车载通讯用Sim800L通讯模块结构设计

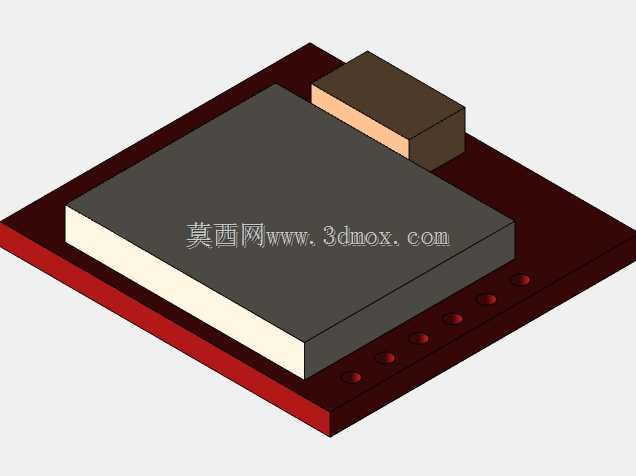

该模型还原的是车载场景下应用的小型蜂窝通讯模块实体结构，这类模块是车载远程通讯终端的核心组件，主要承担车辆与远程管理平台间的无线数据传输、语音通讯链路搭建功能，常见于车载定位终端、车载防盗系统、商用车车队管理终端、车载应急呼叫装置中，能够在车辆行驶过程中稳定接入移动通讯网络，传输车辆位置数据、运行状态参数，也可支撑紧急情况下的语音呼叫通讯需求。从功能特性来看，该模块属于紧凑型GSM/GPRS通讯单元，自带SIM卡插槽结构与板载平板天线布局，无需额外外接大尺寸天线即可完成信号收发，能够大幅缩减车载终端的整体体积，适配车内狭小的安装空间。模块的供电设计适配车载低压供电场景，工作电压区间匹配车载电源经稳压后的输出范围，串口通讯电平适配通用车载主控芯片的IO口电平，无需额外添加电平转换电路即可与车载主控单元直连通讯，降低了终端整体的电路设计复杂度。在设计思路上，该模块采用分层堆叠结构，核心通讯处理芯片置于基板中央位置，屏蔽罩覆盖核心处理区域以隔绝车载环境下的电磁干扰，避免车辆上其他电子设备的电磁辐射影响通讯稳定性；SIM卡槽布置在模块侧边，方便后期装配时插拔SIM卡，无需拆解模块主体即可完成换卡操作；板载天线集成在基板边缘区域，远离模块上的电源走线与高频信号走线，减少自身信号干扰，同时天线区域做了净空设计，保证信号收发效率。从安装边界来看，该模块整体为方正薄型结构，基板边缘预留了标准间距的焊盘，既可以采用贴片焊接的方式直接集成在车载终端的主板上，也可以通过排针插接的方式安装在终端内的预留插座上，模块整体高度较低，安装后不会占用过多垂直空间，适配车载终端薄型化的设计趋势；模块上的主要发热元件靠近基板边缘布置，能够借助基板铜箔散热，在车载密闭的安装环境下也能维持稳定的工作温度，避免长时间工作出现过热降频的问题。该结构设计充分考虑了车载场景下的安装空间限制、电磁环境复杂度、供电特性等实际使用条件，能够直接适配各类车载通讯终端的集成设计需求，为车载终端的结构布局提供准确的参考依据。
