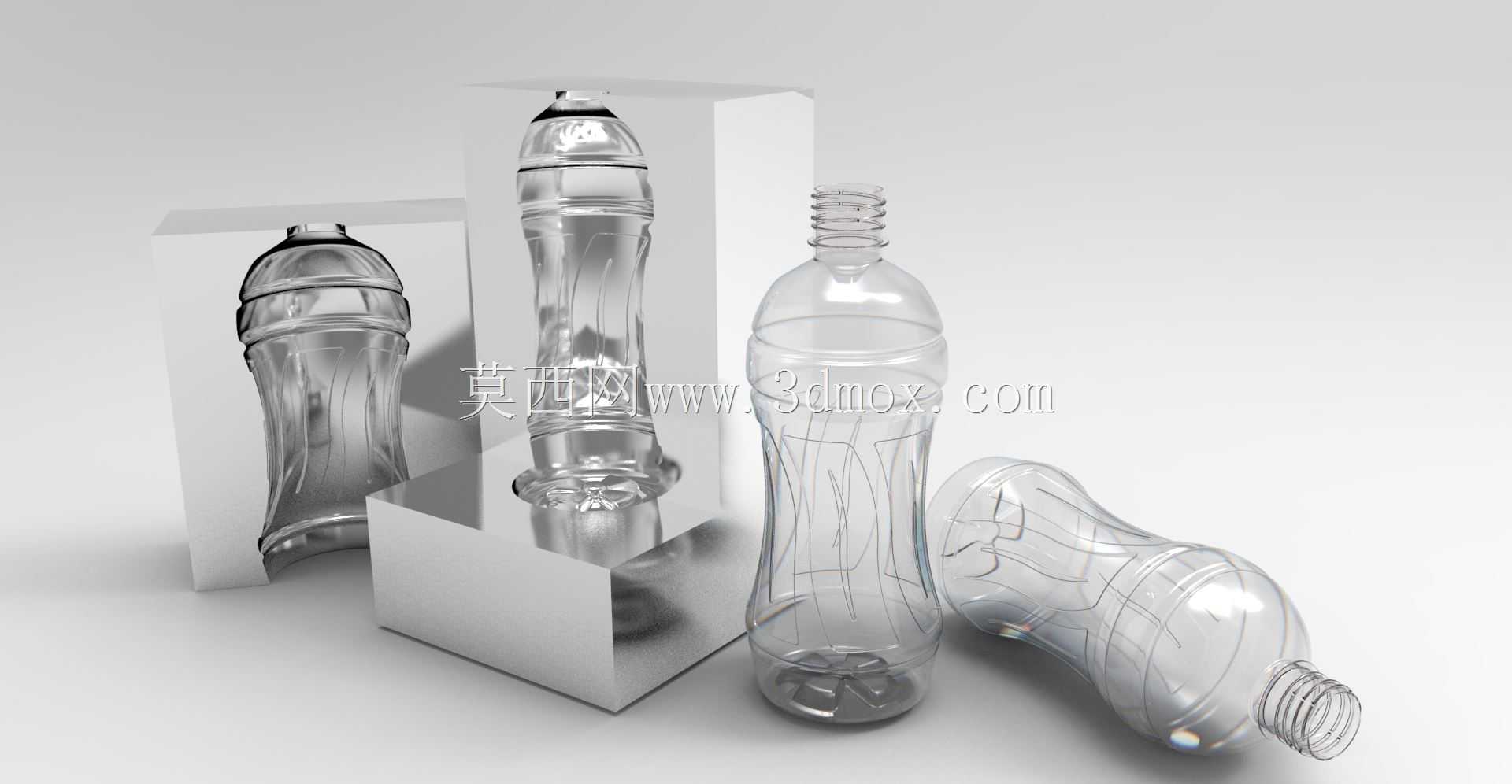

逆向工程塑料瓶及配套注塑模具结构设计

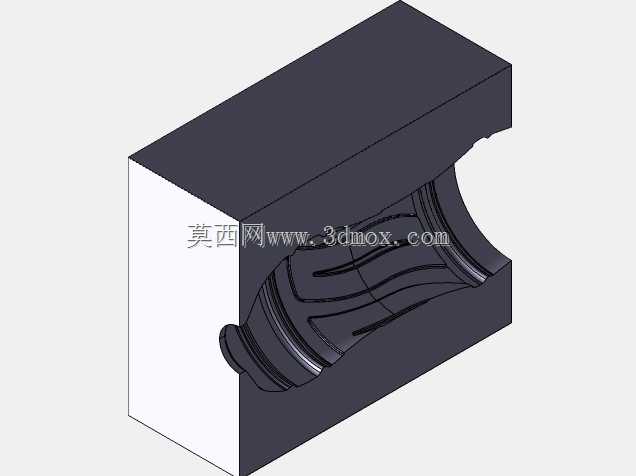

本次呈现的塑料瓶及配套模具结构，主要面向快消品饮品包装的量产制造场景，可适配饮用水、碳酸饮料、功能性饮品等多种液态内容物的灌装生产需求，覆盖从瓶胚注塑到吹塑成型的全流程工艺衔接环节，是瓶装饮品生产线中核心的成型工装与终端产品结合的完整设计方案。从产品功能特性来看，该塑料瓶采用食品级PET材质适配设计，瓶身做了多段环形加强筋与曲面过渡结构，既能够保证盛装带气压的碳酸类饮品时具备足够的抗形变能力，避免运输堆叠过程中出现瓶身凹陷、破裂的问题，也能在消费者手持握持时贴合手掌弧度，提升握持摩擦力与使用手感；瓶口采用标准螺纹接口设计，可适配市面主流的防盗瓶盖结构，保证灌装后的密封性能，满足长途运输、货架陈列过程中的防漏、防篡改要求；瓶底做了内凹式花瓣形结构设计，能够分散瓶内压力与垂直堆叠载荷，提升空瓶与满瓶状态下的放置稳定性，避免灌装后出现瓶底凸起导致的放置歪斜问题。在设计思路层面，该方案采用逆向工程的设计逻辑，先通过实物扫描获取成熟瓶型的三维点云数据，再对曲面进行重构优化，在保留原有瓶型人机工学优势的基础上，对瓶身壁厚做了均匀化调整，将瓶身整体壁厚控制在合理区间，在保证结构强度的前提下减少原料用量，降低单瓶的制造成本；配套的模具结构针对吹塑成型工艺做了专门优化，模腔分型面设置在瓶身对称中心位置，避免分型线出现在瓶身正面影响外观质感，同时在模具对应瓶身纹理、加强筋的位置做了高精度的曲面贴合处理，保证成型后的瓶身表面光滑无毛刺，无需额外的后处理工序即可直接进入灌装环节。从外形尺寸与安装边界来看，该瓶型整体高度适配常规500ml饮品的灌装生产线工位间距，瓶身最大直径可兼容现有吹塑设备的模架安装尺寸，无需对现有生产线的工装夹具、输送轨道做大规模改造即可直接投入量产；配套模具的外形尺寸适配主流注塑、吹塑设备的锁模机构行程，浇口位置设置在瓶底中心处，能够保证塑料熔体在模腔内均匀填充，避免出现缺料、飞边等成型缺陷，冷却水路沿模腔曲面均匀排布，可大幅缩短成型周期，提升单批次的生产效率。整套设计既兼顾了终端塑料瓶的使用体验与外观质感，也充分考虑了量产环节的工艺可行性与制造成本控制，能够为饮品包装的迭代开发、模具加工制造提供完整的三维参考依据。
