多板组合式医疗耗材注塑模具结构

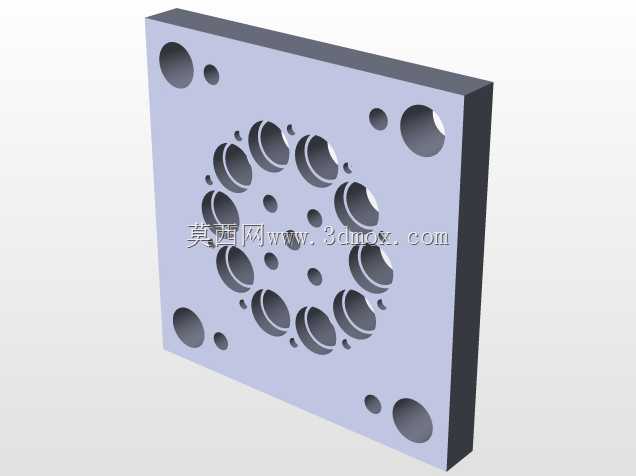

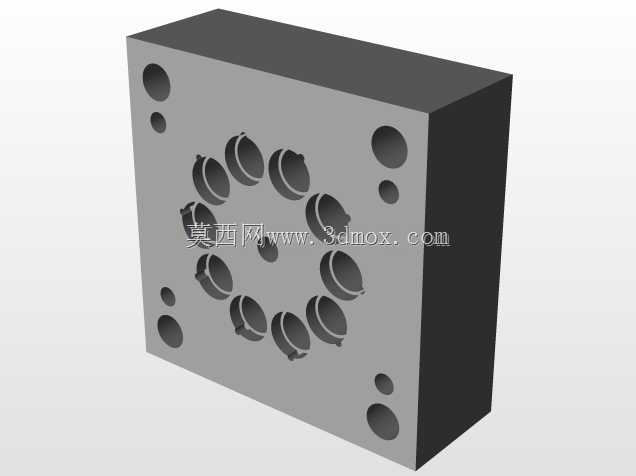

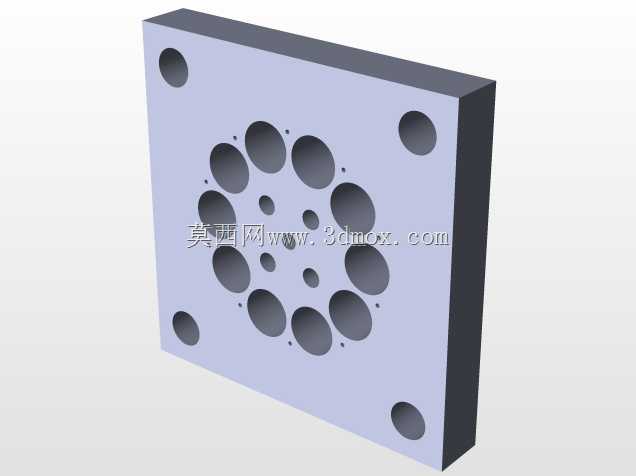

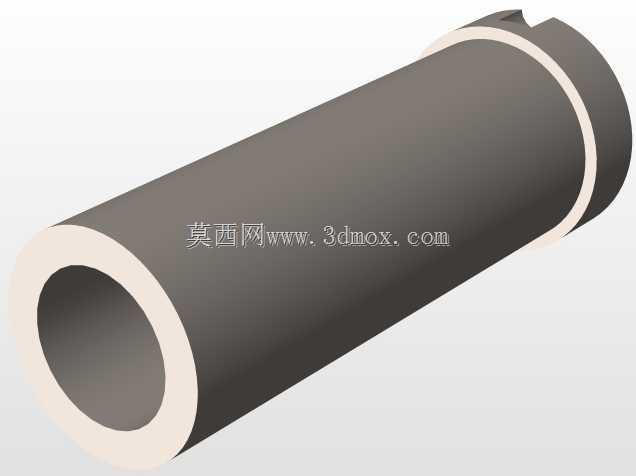

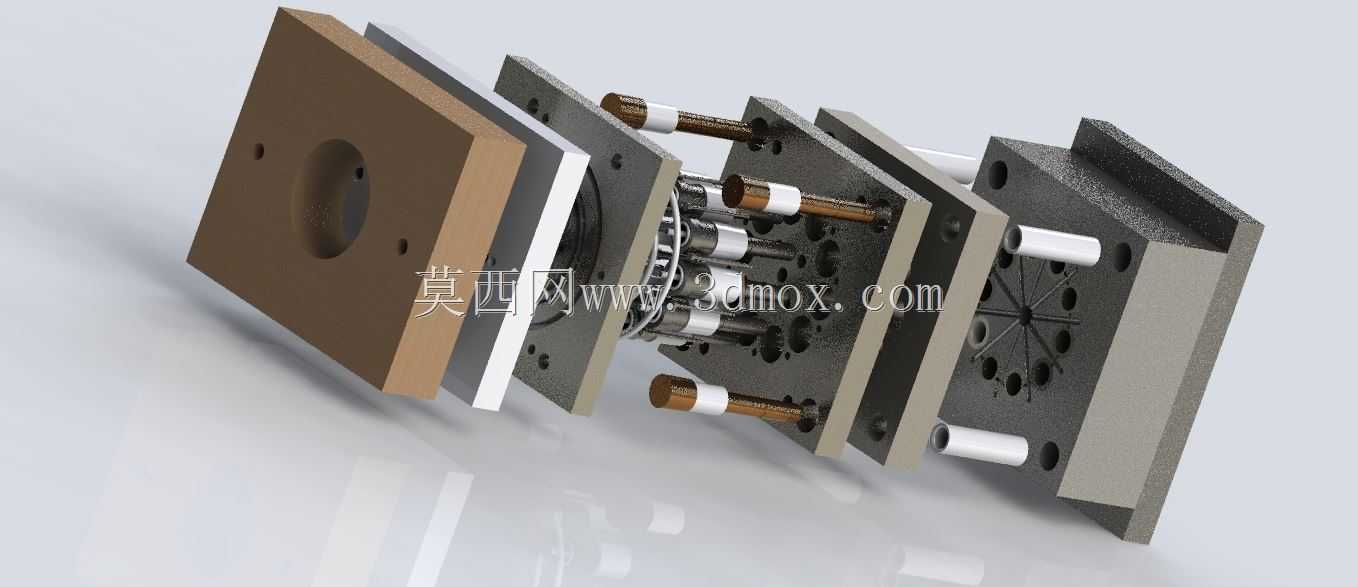

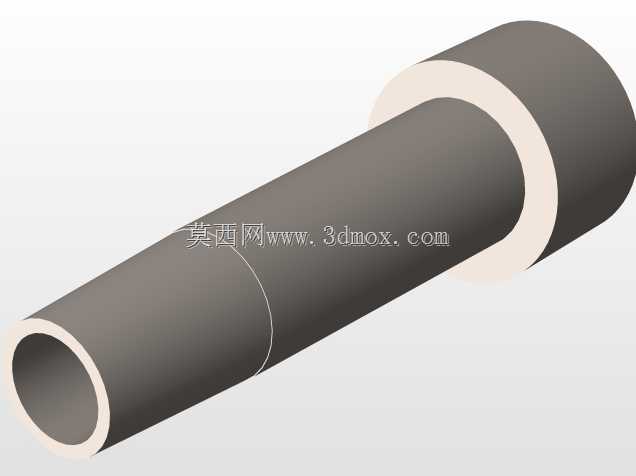

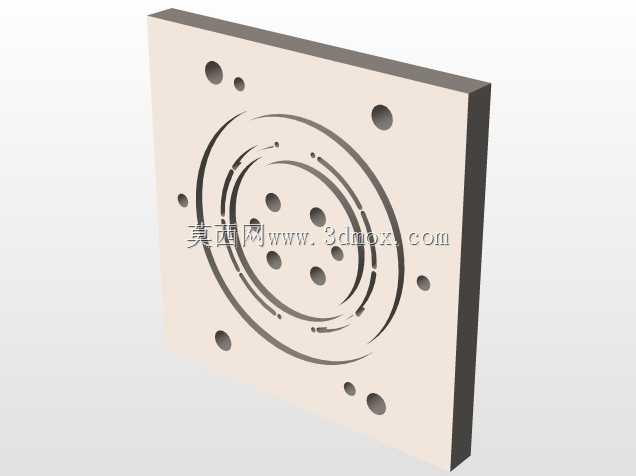

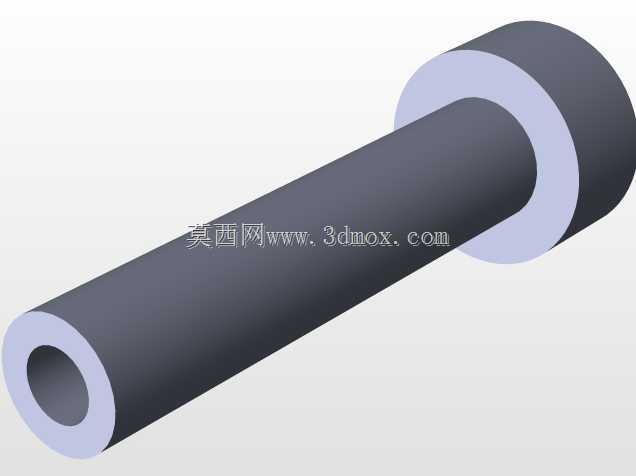

这套模具结构主要面向医疗耗材类小型精密塑件的批量注塑生产场景，适配医疗中心常用的一次性小型塑料配件成型需求，在洁净生产车间的注塑设备上完成配套安装后，可实现高精度、高一致性的塑件连续生产，满足医疗耗材对成型精度、卫生等级、批次稳定性的严苛要求。从实际用途来看，该结构针对医疗类小型塑件的多腔成型需求设计，单次开模即可完成多件同规格塑件的成型，大幅提升单位时间内的生产效率，适配医疗耗材大批量、高洁净度的生产特性，避免成型过程中出现飞边、缺料、成型精度不足等影响塑件使用性能的问题。从功能特性来看，整套结构采用多层板叠装设计，从进料侧到成型侧依次设置了隔热固定板、流道推板、定模板、动模板、支承板与顶出安装板，各板件之间通过精密导柱导套实现定位导向，保证合模过程中各板件的对位精度控制在微米级，避免型腔错位导致的塑件壁厚不均问题；浇注系统采用热流道搭配冷料穴的组合结构，可有效减少浇注凝料的产生，同时保证熔融塑料能够均匀填充到每一个型腔内，让各型腔的塑件成型收缩率保持一致，降低塑件的内应力，满足医疗耗材的力学性能与尺寸精度要求；冷却水路均匀分布在型腔周边的板件内部，可实现成型过程中快速均匀降温，缩短成型周期，同时避免塑件因冷却不均出现翘曲变形。从设计思路来看，整套结构优先考虑医疗塑件的生产洁净要求，所有与熔体接触的型腔、流道表面都做了高光抛光处理，减少物料残留，便于生产过程中的清洁维护；多板结构的设计将流道凝料与塑件的脱模路径分离，开模过程中可自动完成流道凝料的切断与脱落，配合顶出机构实现塑件的自动脱落，适配自动化无人生产场景，减少人工接触带来的污染风险；导向部件采用带自润滑特性的导套结构，长期往复开合模过程中无需频繁加注润滑油，避免油污污染塑件，符合医疗产品的生产卫生规范。从安装边界来看，整套模具的安装尺寸适配常规卧式注塑机的装模空间，进料口位置与注塑机射嘴的对位尺寸做了标准化设计，模具总厚度符合对应吨位注塑机的容模厚度范围，顶出杆的安装位置与注塑机顶出系统的孔位完全匹配，安装时无需额外做改装调整；各板件的连接螺丝采用内六角高强度螺栓，保证合模高压下的结构刚性，避免长期生产出现板件变形影响成型精度，模具的吊装孔位置设置在整体重心的对称位置，便于车间内的吊装转运与安装调试。
