带堆芯腔结构的篮式注塑模具设计

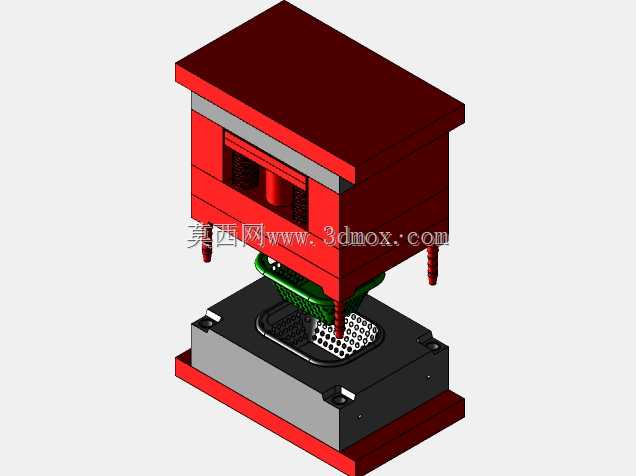

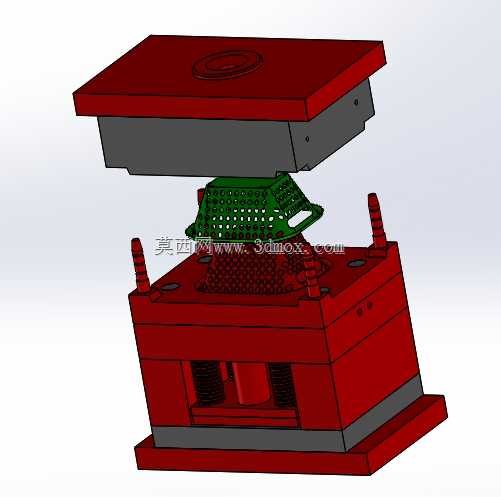

这款篮式铸模主要应用于带密集镂空结构的小型塑料篮类制品的注塑成型生产场景，适配日常收纳、工业小件周转等场景下的镂空塑料篮批量加工需求，能够在单次合模周期内完成带复杂网孔结构的篮体整体成型，避免后续二次打孔加工带来的工序冗余与结构强度损伤。从实际生产用途来看，该模具针对带堆芯腔结构的篮体产品做了专属结构适配，能够精准成型篮体侧壁与底部的密集镂空孔洞，同时保证篮体边缘的装配卡扣、加强筋结构的成型精度，减少成型后的飞边、缺料等不良问题。在功能特性上，模具采用上下模分层开模结构，上模部分设置有与注塑机射嘴对接的进料流道，下模部分集成了堆芯成型腔与顶出机构，中间的绿色成型镶件对应篮体的镂空网孔结构，采用分体式镶件设计，既能够保证网孔部分的排气顺畅，避免填充不足的问题，也方便后续磨损后单独更换镶件，降低模具维护成本。导柱结构设置在模架四角，合模时能够精准导向，保证上下模与中间镶件的同轴度，避免错模导致的产品壁厚不均问题。从设计思路来看，该模具针对镂空篮体的脱模难点做了优化，中间成型镶件采用随形设计，完全贴合篮体内部的曲面轮廓，开模时先完成上模与中间镶件的分离，再通过下模的顶出机构将成品从型腔中顶出，避免网孔结构在脱模过程中被拉扯断裂。模架采用标准模架为基础做定制化修改，上下模座的安装孔位适配常规卧式注塑机的装夹尺寸，安装边界符合中小吨位注塑机的装夹要求，不需要额外定制转接板即可完成上机安装。模架的上下模板厚度经过强度校核，能够承受注塑过程中的注射压力，避免长期生产出现模架变形导致的产品精度下降。流道设计采用平衡式进料，保证熔融塑料能够均匀填充到型腔的各个位置，尤其是网孔密集的区域，能够保证填充速度一致，减少熔接痕的产生，提升成品的结构强度。冷却水路围绕型腔均匀布置，能够在填充完成后快速均匀冷却，缩短成型周期，同时避免冷却不均导致的产品翘曲变形，保证篮体的平面度与尺寸精度，满足后续装配与使用的尺寸要求。
