罗斯蒙特2051T型工业压力变送器结构设计

这款压力变送器是面向工业过程控制场景打造的现场检测仪表，广泛适配石油化工、电力冶金、制药水务、暖通配套等多行业的流体管路压力检测需求，可直接安装在各类工艺管道、储罐取压点位，将管路内的气体、液体、蒸汽等介质的压力参数转换为标准电信号，传输至中控室的DCS、PLC等控制系统，为生产过程的压力闭环控制、超限报警、能耗核算提供精准的实时数据支撑，是工业自动化测控体系里不可或缺的基础感知部件。

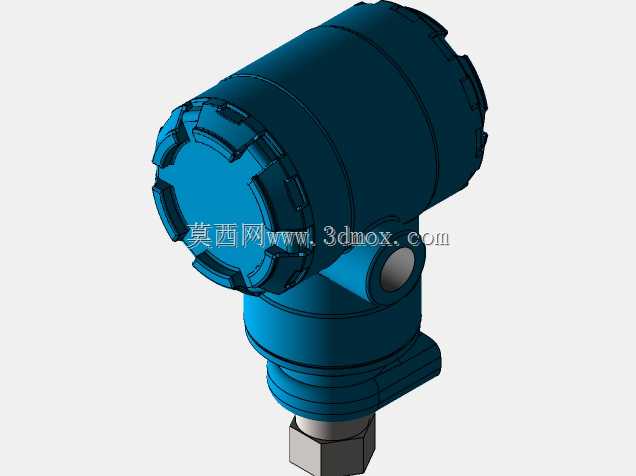

从实际使用功能来看，该款变送器针对工业现场复杂工况做了适配设计，上部的防爆型壳体采用隔爆结构设计，可满足易燃易爆危险厂区的安装使用要求，壳体侧面预留的电气接口用于连接信号线缆，内部腔体可容纳信号处理电路板、接线端子等核心电气部件，顶部的端盖做了防滑棱边设计，无需专用工具即可徒手拧开完成接线、零点校准等现场操作，端盖与壳体的配合处做了密封结构，可阻挡现场的粉尘、水汽侵入壳体内部，保障电气元件长期稳定运行。下部的过程连接端采用标准工业螺纹接口，可直接与管道上的焊接取压接头、阀门组对接，无需额外定制转接配件，安装便捷性较强。

在设计思路上，该模型完全还原了实物的结构比例与装配关系，整体采用立式紧凑结构，最大限度压缩了安装占用的空间，可适配管道旁狭窄的安装点位；壳体的曲面过渡做了圆弧处理，既可以提升壳体的结构强度，抵御现场的磕碰冲击，也能避免积灰积水，降低现场维护的清洁难度。从安装边界来看，该变送器整体径向最大尺寸适配常见的仪表安装支架间距，轴向长度满足常规保温管道的安装距离要求，过程连接端的螺纹规格符合通用工业仪表接口标准，可直接替换同类型老旧变送器，无需改动原有管路的取压结构，大幅降低现场改造的施工成本。模型完整还原了产品的外部装配特征，可直接用于工业自控系统的三维布局设计、仪表安装方案模拟、运维培训演示等场景，帮助设计人员提前校验安装干涉点位，优化现场管路与仪表的排布方案。
