USB转RJ45网线接口转接适配器结构

在日常办公与工业现场的网络布线场景中，经常会遇到终端设备自带网口不足、或是设备摆放位置受网线长度限制需要灵活延伸的情况，这类USB转网线接口的转接设备，就是为解决这类布线痛点设计的小型通讯转接配件。从实际使用场景来看，它既可以给没有内置网卡的轻薄笔记本、迷你主机扩展出有线网络接入能力，相比无线连接能提供更稳定的低延迟网络传输，也能在工业控制柜、嵌入式设备调试时，临时通过设备的USB接口扩展出有线调试通道，不用额外占用设备上有限的原生网口资源，在临时组网、设备运维、老旧设备网络升级的场景里都有很高的使用频率。

从功能特性上看，这款转接器一端是标准USB公头，可直接插入主机端的USB接口完成物理连接，另一端是标准RJ45网口，可兼容常规五类、六类网线的水晶头插接，内部集成了网卡控制芯片与信号转换电路，能完成USB协议到以太网协议的信号转换，不需要额外布设复杂的转接线路，即插即用的特性也降低了现场使用的门槛。设计上做了两种出线形态的考量，一种是尾线90度弯曲的结构，适合设备接口空间局促、插装后转接器需要贴附设备表面布置的场景，能避免线材过度弯折导致的内部线芯断裂，也能减少转接器突出设备的长度，降低磕碰损坏的概率；另一种是直出配置，适合接口周边空间充裕、需要网线垂直引出的布线场景，用户可以根据实际安装空间选择对应的形态。

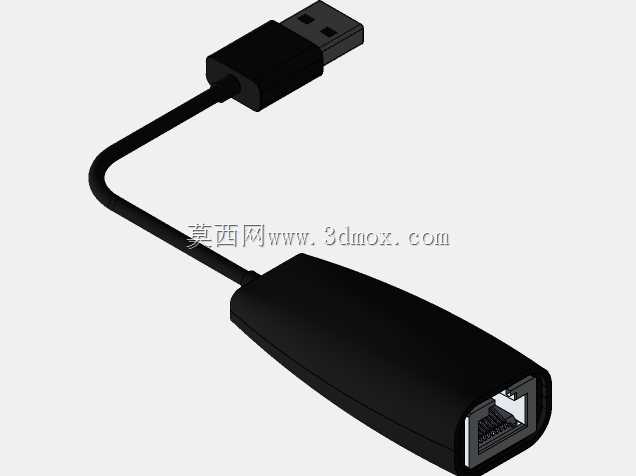

外形结构上，主体采用流线型的椭圆柱外壳，表面做了哑光防滑处理，既方便插拔时施力，也能在日常使用中减少表面划痕的产生；尾线部分做了应力释放的加长护套设计，在网线频繁插拔、线材被拉扯的时候，应力会被护套分散，不会直接作用在线芯与电路板的焊接点上，能大幅提升产品的使用寿命。安装边界方面，这款转接器的整体长度控制在常规U盘尺寸范围内，网口端的开口尺寸完全符合RJ45接口的通用安装规范，插接标准六类水晶头时不会出现卡位过松或过紧的问题，USB端的尺寸也符合通用USB接口的插合公差，插入主机接口后不会出现松动、接触不良的情况，不需要额外预留过多的周边操作空间，即使是在密集排布的USB接口群里，也能正常插装使用，不会遮挡相邻的其他接口。建模过程中对内部的芯片容纳空间、线材走线通道、接口固定结构都做了等比例还原，外壳的壁厚、卡扣配合位置都按照实际量产的塑胶件设计标准做了预留，能直接用于同类产品的结构参考、装配验证，也可以作为布线仿真、场景演示的配套模型使用。
