Gilson F204实验室馏分收集装置结构设计

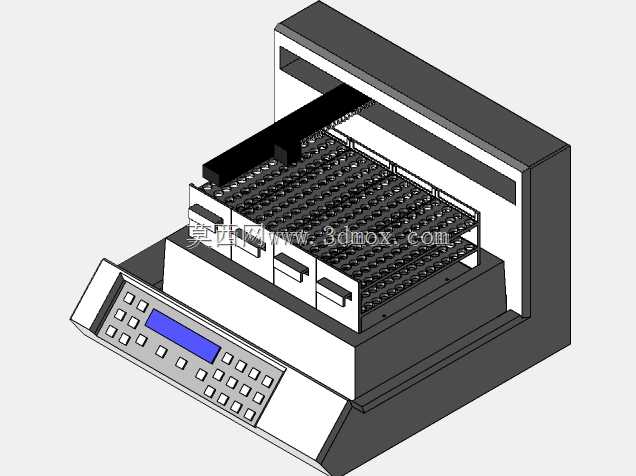

　　在色谱分析、有机合成产物分离、天然产物提取纯化这类实验室工作场景里，馏分收集器是衔接分离系统与样品后处理的核心配套设备，这款Gilson F204馏分收集器的三维结构，完整还原了桌面式实验室分析设备的典型布局逻辑。从实际使用场景出发，这类设备通常紧邻液相色谱仪、快速制备色谱系统布置，需要适配实验室标准通风橱内的操作空间，也可直接放置在常规实验台面上，因此整机的安装边界做了严格控制，底部支撑结构做了加宽配重处理，避免运行过程中机械臂移动带来的整机晃动，设备前部操作区与后部管路接口区做了明确分区，前部操作面板倾斜布置，操作人员站立或坐姿操作时都能清晰读取显示屏内容、完成按键操作，无需过度俯身或抬手，符合实验室人机工程学的常规要求。

　　设备核心功能是按照预设的时间、体积或者峰信号触发逻辑，将色谱柱流出的不同组分馏分精准分配到对应收集容器中，这款设备配置3个独立的PTFE流路端口，单路内部死体积控制在114μL，最大耐受流速可达20毫升/分钟，既适配分析型色谱的小体积高精准收集需求，也能覆盖半制备级分离的稍大流速工况。流路部分的设计充分考虑了实验室常用溶剂的兼容性，PTFE材质的流道可以耐受常规有机相、水相以及弱酸碱洗脱液，避免流路溶出物污染样品，也减少了不同样品切换时的交叉污染风险，流路末端的滴液嘴位置做了精准定位设计，配合X-Y轴移动的样品盘托架，可以保证液滴精准落入收集管中心，不会出现挂壁、溅出的问题。

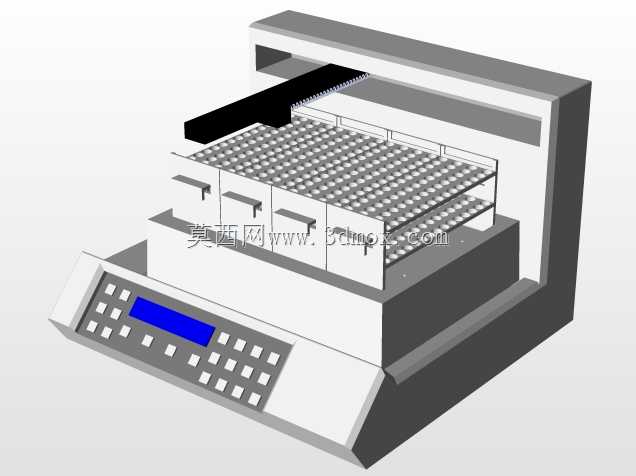

　　从结构设计思路来看，整机采用框架式钣金外壳作为主体承载结构，上部的龙门式横梁集成了Z向滴液臂的驱动组件，X-Y轴的样品盘托架采用步进电机配合同步带传动，定位精度可以满足不同规格收集管的对位要求，样品盘区域采用抽拉式分层设计，可以根据收集需求更换不同孔数的管架，适配1.5mL离心管、10mL试管、15mL离心管等多种实验室常用收集容器，抽拉结构自带定位锁止，推入后可以自动复位到坐标原点，无需每次更换管架后重新校准位置。前部的控制单元集成了液晶显示屏、薄膜按键面板，电路板做了密封处理，避免实验过程中溅出的溶剂腐蚀电路，设备后部预留了流路接口、通讯接口与电源接口，接口位置统一布置在设备后侧下部，连接管路与线缆后不会占用前部操作空间，也方便整理实验台走线。

　　考虑到实验室设备日常维护的需求，整机的外壳采用快拆式螺钉固定，需要清洁流路、更换传动部件或者检修电路时，可以快速拆除侧面板完成操作，不需要复杂的专用工具。样品盘区域的接液盘做了可拆卸设计，一旦出现收集管漏液、液体溅出的情况，可以直接抽出接液盘清洁，避免液体渗入设备内部腐蚀机械结构或者电路元件。设备底部配置了可调高度的橡胶脚垫，可以根据实验台的平整度调整水平，保证X-Y轴传动的运行精度，脚垫的橡胶材质也可以吸收步进电机运行时产生的轻微振动，降低设备运行的噪音，避免振动传递到实验台面上影响相邻的精密分析设备。

　　在实际选型适配过程中，这类馏分收集器需要匹配前端分离设备的流速范围、流路数量以及触发信号类型，这款设备的三路流路设计可以支持并行的三路分离收集，或者单路大体积馏分的分段收集，小死体积的设计可以减少样品在流路中的残留，对于珍贵样品或者低浓度样品的收集尤为重要，20mL/min的流速上限可以覆盖从分析级到半制备级的大多数常规实验室分离场景，不需要额外更换大流量流路组件。整机的外形尺寸控制在桌面设备的常规范围内，不需要额外占用过大的实验室空间，重量分布经过优化，单人即可完成设备的搬运与位置调整，不需要额外的吊装或者搬运辅助设备。
