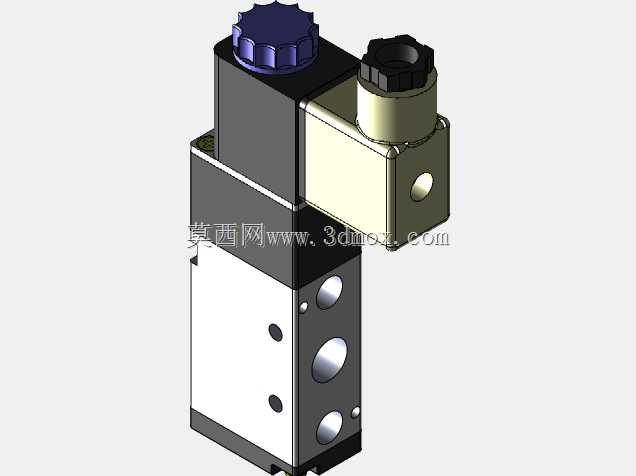

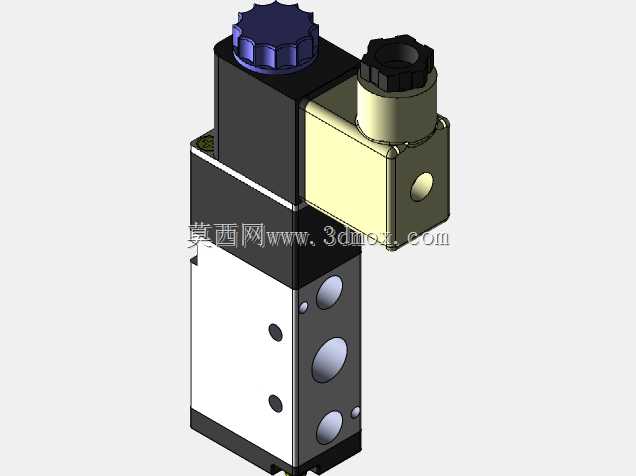

工业气动控制阀三维结构设计

这款气动控制阀是气动控制系统里的核心执行控制元件，主要应用在自动化生产线气路调控、工业设备气动回路通断切换、包装机械气动执行机构控制、机床工装夹具气路驱动等场景，能够精准控制压缩空气的流向、通断状态，为下游气缸、气动马达等执行元件提供可靠的气路逻辑控制，是气动自动化系统里不可或缺的控制部件。从实际用途来看，该阀属于二位五通类型的气控电磁阀，可实现双作用气缸的伸缩动作控制，也可根据气路设计需求完成不同气路的压力切换、通路选择，适配常规0.15-0.8MPa压力范围的工业压缩空气工况，能够在多粉尘、常规温湿度的工业车间环境下长期稳定工作，响应速度快，动作切换干脆，可满足高频次的气路切换作业需求。在功能特性上，这款阀集成了电磁驱动控制模块与气路阀体主体，顶部的调节旋钮可手动完成应急状态下的阀位切换，也可对阀芯动作行程做微调，侧置的电磁线圈模块采用标准化插接结构，后期维护更换无需拆解整个阀体，可快速完成备件替换；阀体上的多个气口采用通用工业气动接口规格，可直接对接标准快插接头或硬管连接，无需额外做转接适配。从设计思路来看，整体采用模块化堆叠设计，将电磁驱动单元、密封阀芯单元、阀体气路单元做分层布局，既保证了电磁驱动的磁路独立性，也让阀芯腔的密封结构不受电磁模块发热影响，同时将手动调节结构布置在阀体顶部最易操作的位置，方便现场调试人员快速操作；阀体侧面的安装孔位采用行业通用的安装间距设计，可直接适配标准阀组安装座，也可单独通过螺栓固定在设备安装面板上。外形尺寸上，整体结构紧凑，主体阀体为长方体构型，电磁驱动模块侧置突出，整体安装边界预留了足够的接线、接管操作空间，安装时无需额外预留过大的周边间隙，可在紧凑的设备阀组安装仓内完成布置，气口位置的布局兼顾了多阀并排安装时的接管操作便利性，相邻阀安装后不会出现接头干涉的问题，能够很好适配集成化阀岛的组装需求。
