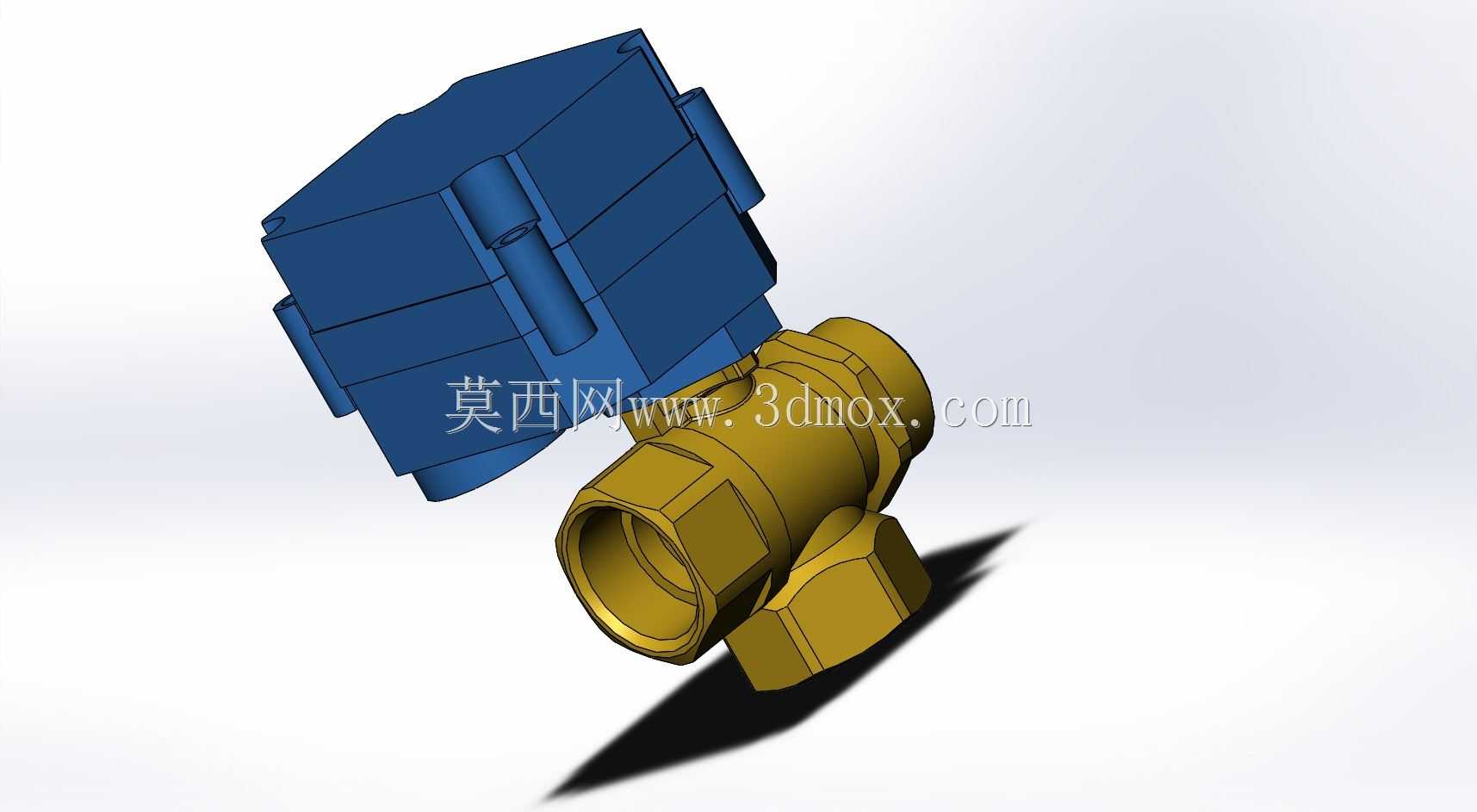

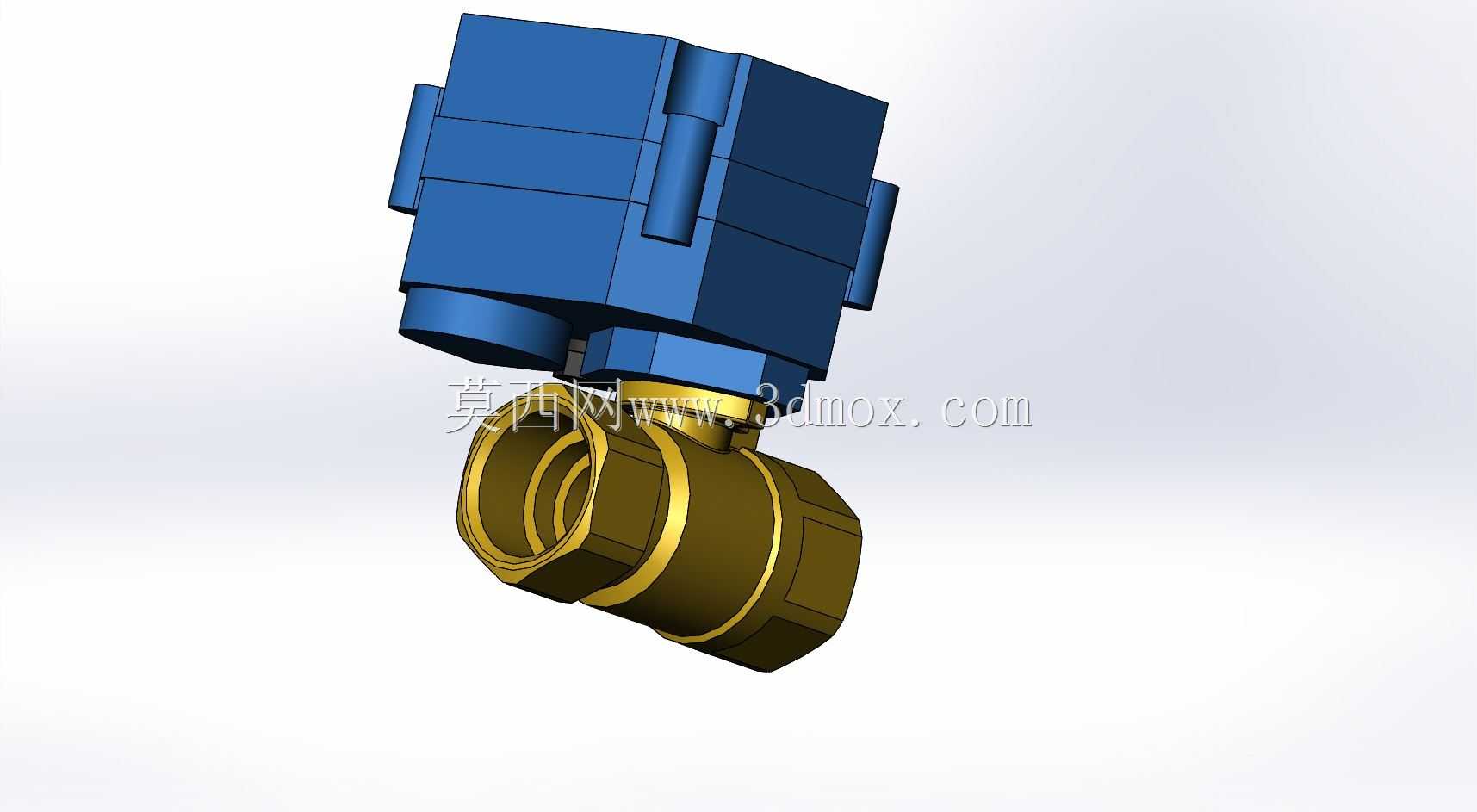

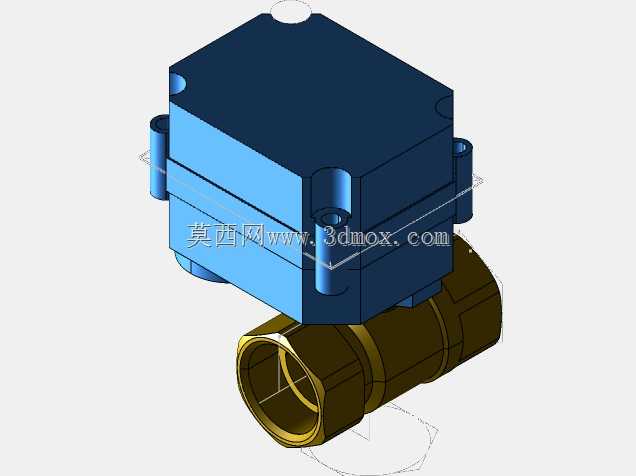

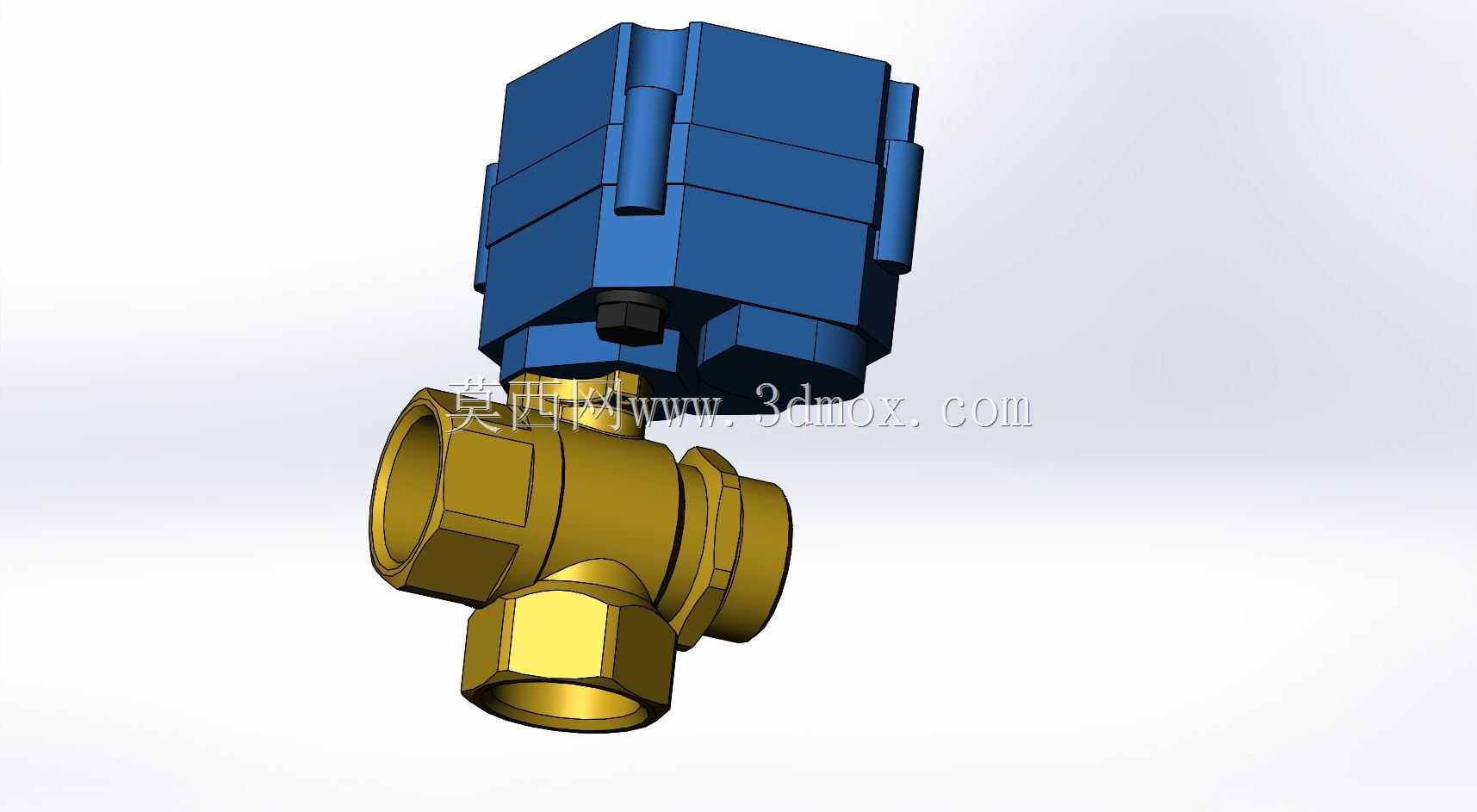

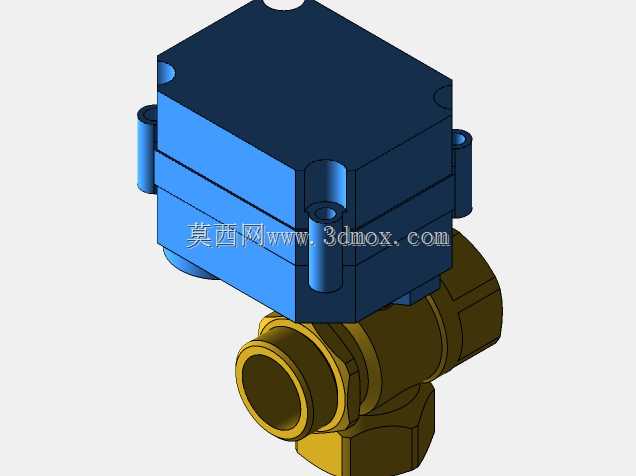

3/4缩径两通三通通用中式电动球阀结构

这款电动球阀主要面向民用给排水、小型暖通循环、中小型化工流体输送、商用净水系统等管路场景，可实现管路内流体的通断与流向切换控制，适配水、弱腐蚀性液体、低压气体等多种常见流体介质，在户式中央空调水系统、小型灌溉管网、自助饮品售卖设备、小型化工加药管路中都能稳定发挥控制作用，替代传统手动球阀完成远程或自动化的流体管控，无需人工现场操作即可完成管路状态调整。产品采用电动执行器搭配铜质阀体的组合结构，上部的电动执行模块内置驱动电机与减速结构，可接收开关量控制信号完成阀瓣的旋转动作，相比气动球阀无需配套气源管路，部署更加灵活，适配没有气源条件的民用与小型商用场景。阀体采用锻铜材质加工，内部流道做了顺滑过渡处理，3/4缩径的流道设计在保证通流能力满足多数中小流量场景需求的前提下，有效缩小了阀体整体体积，降低了产品制造成本与安装占用空间，同时支持两通、三通两种管路配置，既可以完成单管路的通断控制，也能实现两路流体的汇合或者单路流体的分流切换，一套结构可适配多种管路布局需求，减少了项目备货的品类数量。设计过程中重点考量了安装边界与适配性，阀体两端采用标准内螺纹连接接口，可直接匹配同规格的民用镀锌水管、PPR转接头、铜质管路接头，无需额外定制转接配件，执行器与阀体的连接采用标准化的阀杆插接结构，后期如果执行器出现故障可单独拆卸更换，无需整体拆卸阀体管路，降低后期维护成本。执行器外壳采用多面拼接的防护结构，可阻挡日常使用中的灰尘与溅水，适配室内、户外有遮挡的安装环境，阀杆位置设置了密封填料结构，可避免管路内流体顺着阀杆缝隙渗漏，在常温水介质工况下可长期稳定运行无需频繁更换密封件。整体结构布局紧凑，电动执行器的重心与阀体中心重合，安装在水平或垂直管路上都不会出现偏载应力，可有效降低管路连接处的受力，避免长期使用后接口渗漏问题，同时执行器侧面预留了手动操作的结构空间，在断电或者调试阶段可通过配套工具手动切换阀位，满足现场调试与应急操作的需求。
