三通法兰式手动球阀工业结构设计

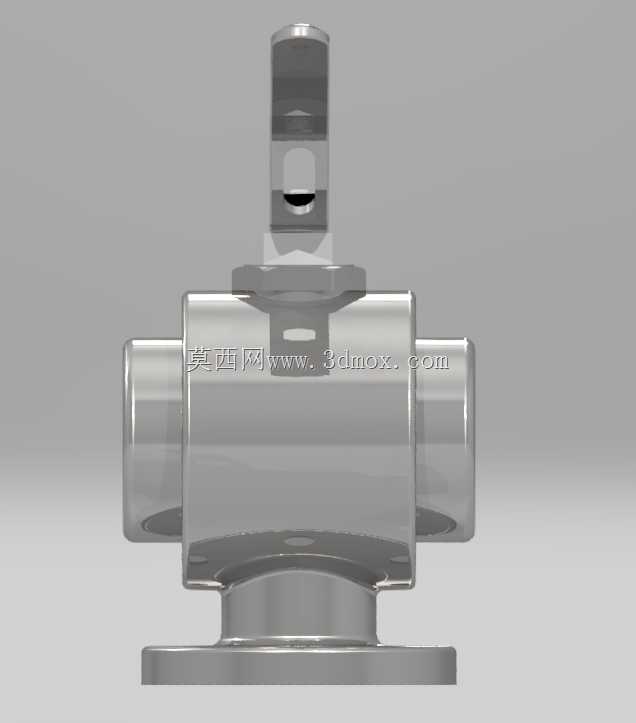

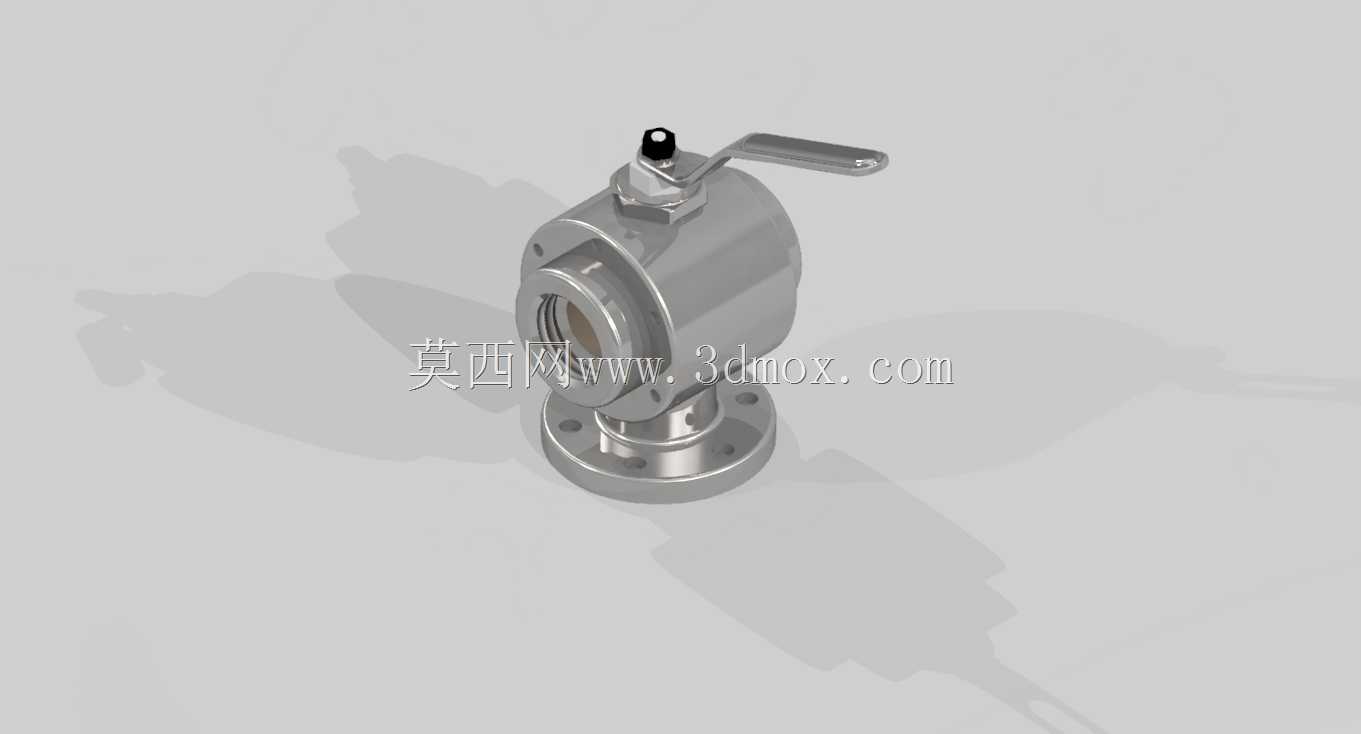

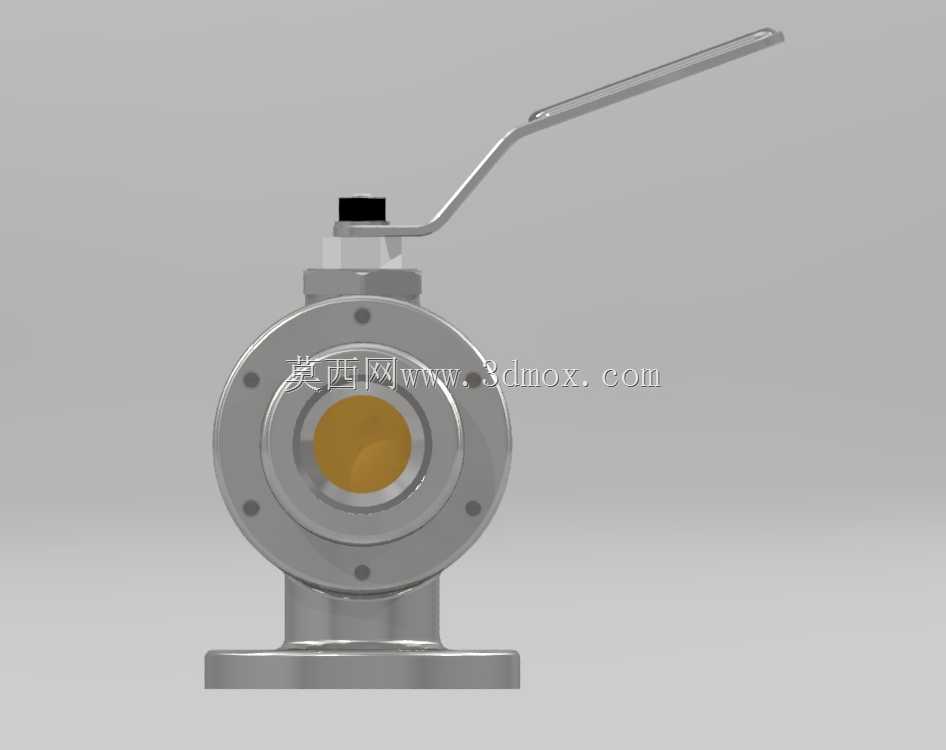

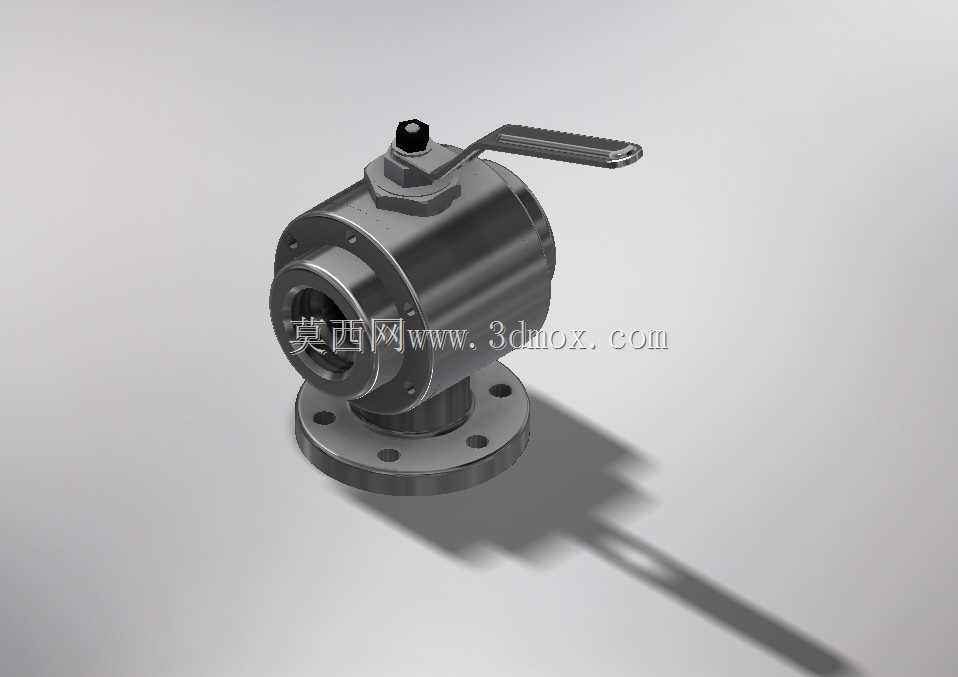

这款三通球阀是流体输送管路系统中的核心控制部件，广泛应用于石油化工、市政给排水、暖通空调、食品制药等多行业的管路网络中，可实现介质流向切换、支路分流、合流汇通等多种管路控制需求，替代传统多阀组组合的管路布局，有效精简管路安装空间，降低管路系统的泄漏风险点。在实际工况中，该阀可适配水、油品、气体、弱腐蚀性流体等多种常见输送介质，满足不同压力等级的中低压管路使用需求，日常操作中通过顶部的扳动手柄即可快速完成阀芯工位切换，操作力矩适中，无需额外辅助工具即可完成工位调节，手柄自带的定位结构可清晰反馈阀芯当前的导通状态，避免误操作引发的管路故障。产品整体采用下装法兰+侧部内螺纹/法兰的三接口布局，底部法兰端可直接与立式管路、设备端法兰面完成对接，侧部两个接口可对接水平走向的输送管路，安装时需注意预留手柄操作的转动空间，避免周边管路构件遮挡手柄转动行程，保障操作顺畅。设计过程中充分考虑了阀件的密封可靠性与操作耐久性，阀体采用一体式锻铸成型结构，减少了多拼接阀体的密封接缝，阀芯采用高精度球面加工工艺，与密封件配合面的光洁度达到镜面级要求，有效降低启闭过程中的密封磨损，延长阀件的整体使用寿命。阀杆部位采用多重密封结构设计，可有效避免介质沿阀杆间隙向外泄漏，满足工业管路的密封安全要求。整体外形紧凑规整，底部法兰的螺栓孔位采用标准通用法兰尺寸设计，可直接匹配同通径的标准法兰管路，无需额外制作转接构件，侧部接口的同轴度、法兰端面的平面度均经过严格的设计校核，安装后可保障管路对接的同轴精度，避免额外安装应力作用于阀体，保障长期使用的结构稳定性。
