矿用液压缸配套安全阀三维结构设计

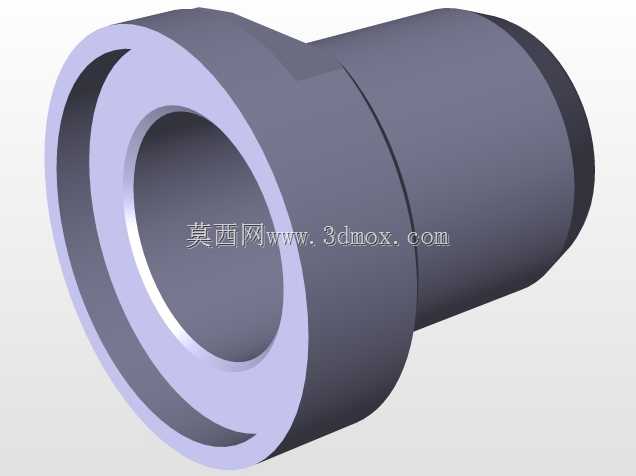

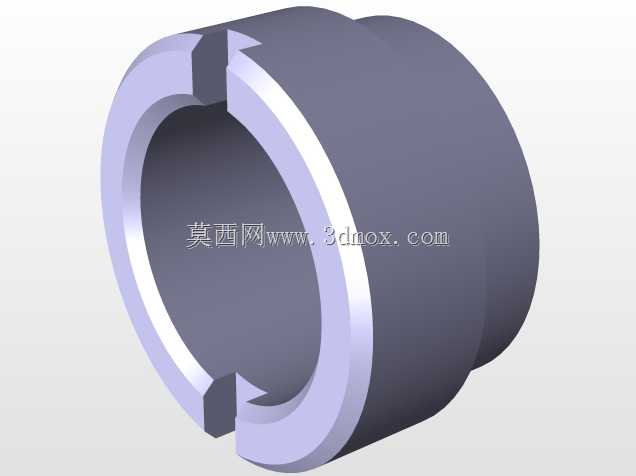

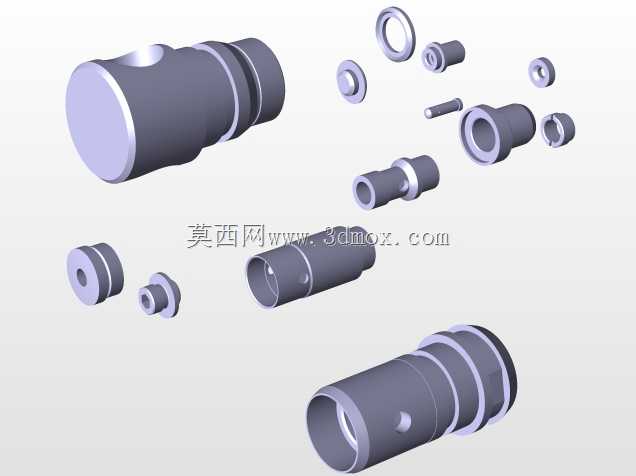

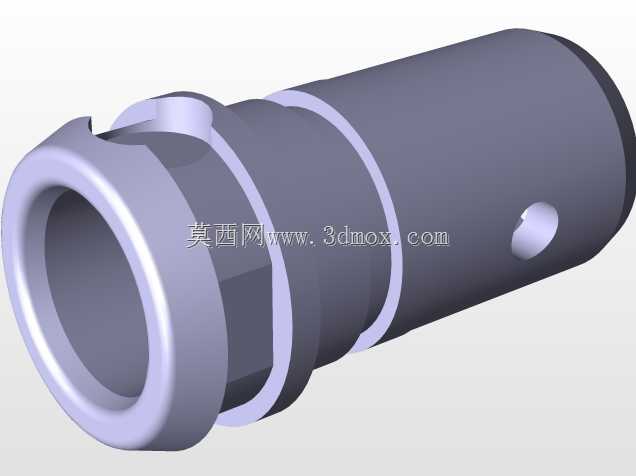

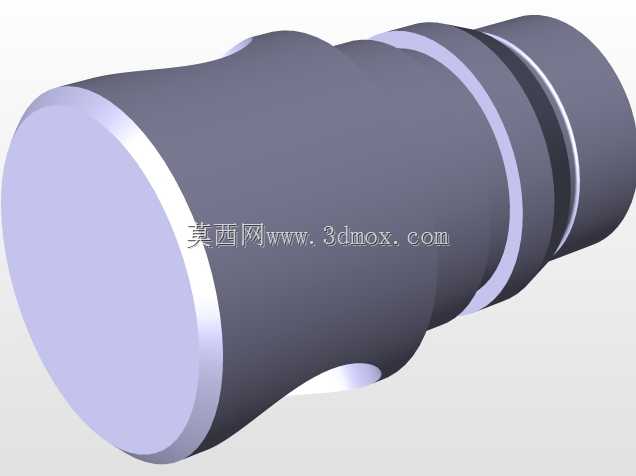

这款安全阀是专为采矿作业场景下的液压缸配套开发的压力保护元件，主要应用于井下采掘工作面液压支护设备、矿用液压牵引装置以及露天矿开采液压作业系统中，承担着液压回路超压泄放、稳定系统工作压力、避免液压缸因负载骤增或压力冲击出现缸体胀裂、密封损毁、活塞杆变形等故障的核心作用，是矿用液压系统中不可或缺的安全防护部件。在井下采矿作业环境中，液压设备时常会遭遇顶板垮落冲击、负载突变、操作误动作带来的瞬时高压，这款安全阀能够在系统压力超过设定阈值时快速开启泄流，待压力回落至安全区间后自动复位闭合，全程无需人工干预即可保障液压回路始终处于额定工作压力范围内，大幅降低井下液压设备的故障停机概率，为采矿作业的连续开展与现场人员的操作安全提供可靠支撑。从产品功能特性来看，该安全阀采用直动式锥阀密封结构，响应速度快，压力超调量小，密封副采用硬密封配合高精度研磨工艺，在矿用液压介质存在少量杂质的工况下仍能保持稳定的密封性能，不会出现常规软密封结构易被颗粒杂质划伤导致内泄漏的问题；阀体整体采用高强度合金结构钢材质，经过调质与表面氮化处理，具备优异的耐磨性能与抗冲击性能，能够适应井下高湿、高粉尘、存在腐蚀性矿井水的恶劣作业环境。在设计思路上，这款安全阀采用模块化拆分设计，所有零件均采用同轴回转体结构，既便于加工时采用车削、磨削等常规工艺实现高精度量产，也方便井下作业时的快速拆解检修与易损件更换，无需复杂专用工具即可完成维护操作；内部流道经过流线型优化，能够有效降低高压油液泄放时的紊流噪声与流道冲蚀，延长阀件的整体使用寿命。从外形尺寸与安装边界来看，该安全阀整体为圆柱式外形，主体外径适配矿用常规液压缸的阀组安装接口，轴向长度紧凑，不会额外占用过多的安装空间，安装端采用标准螺纹连接形式，可直接适配现有矿用液压缸的预留安装位，无需对原有液压缸结构进行改造即可完成替换安装；各组成零件的配合公差经过严格匹配，阀芯与阀套的配合间隙控制在合理区间，既保证阀芯动作的顺滑无卡滞，又能将内泄漏量控制在行业标准允许的范围内，弹簧腔设计有独立的泄油通道，可将泄漏的油液直接引回油箱，避免弹簧腔憋压影响安全阀的开启压力精度。
