费斯托型CPE10SC-M1BH-3气动电磁阀结构设计

这款气动电磁阀是气动控制系统里的核心控制元件，主要应用在轻工包装生产线、自动化装配工位、小型气动机械手回路、食品加工气动输送线这类对气路换向响应速度有要求的场景，用来控制压缩空气的流向切换，驱动气缸、真空发生器、气动夹爪这类终端执行元件完成往复动作，是紧凑型气动回路里不可或缺的控制部件。

从实际用途来看，这款阀属于二位五通类型的单电控电磁阀，依靠电磁线圈得电产生的磁力驱动内部阀芯移位，改变压缩空气的通路状态，失电后依靠内置弹簧自动复位，能够实现单作用气缸的伸缩控制、双作用气缸的单方向触发换向，也可以搭配真空发生器组成真空吸附回路，在小型物料拾取、工件移位、工位夹紧这类工序里承担气路通断与方向切换的功能，适配常规0.15-0.8MPa的工业压缩空气工况，响应速度快，动作频次可以满足每分钟上百次的换向需求。

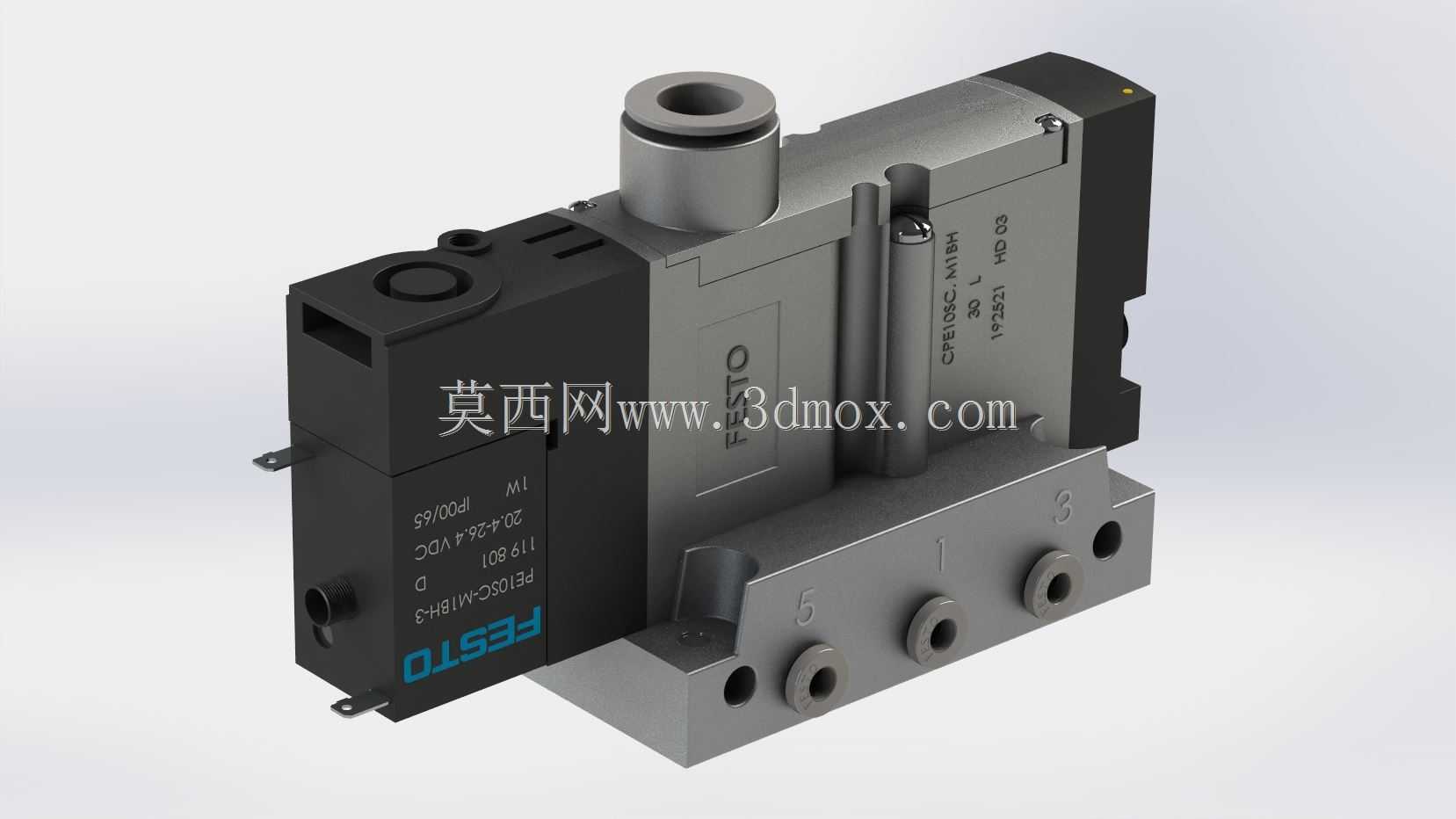

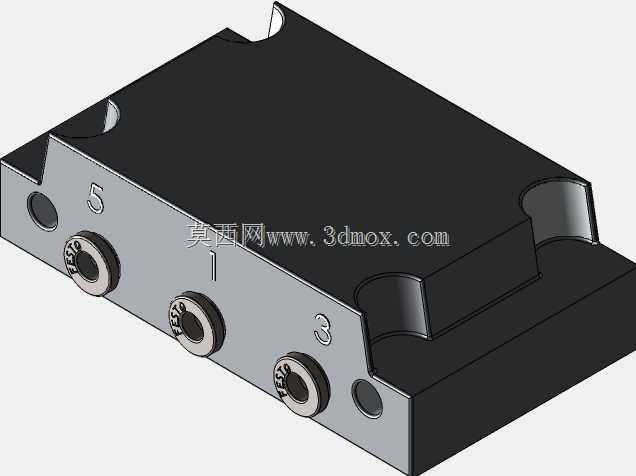

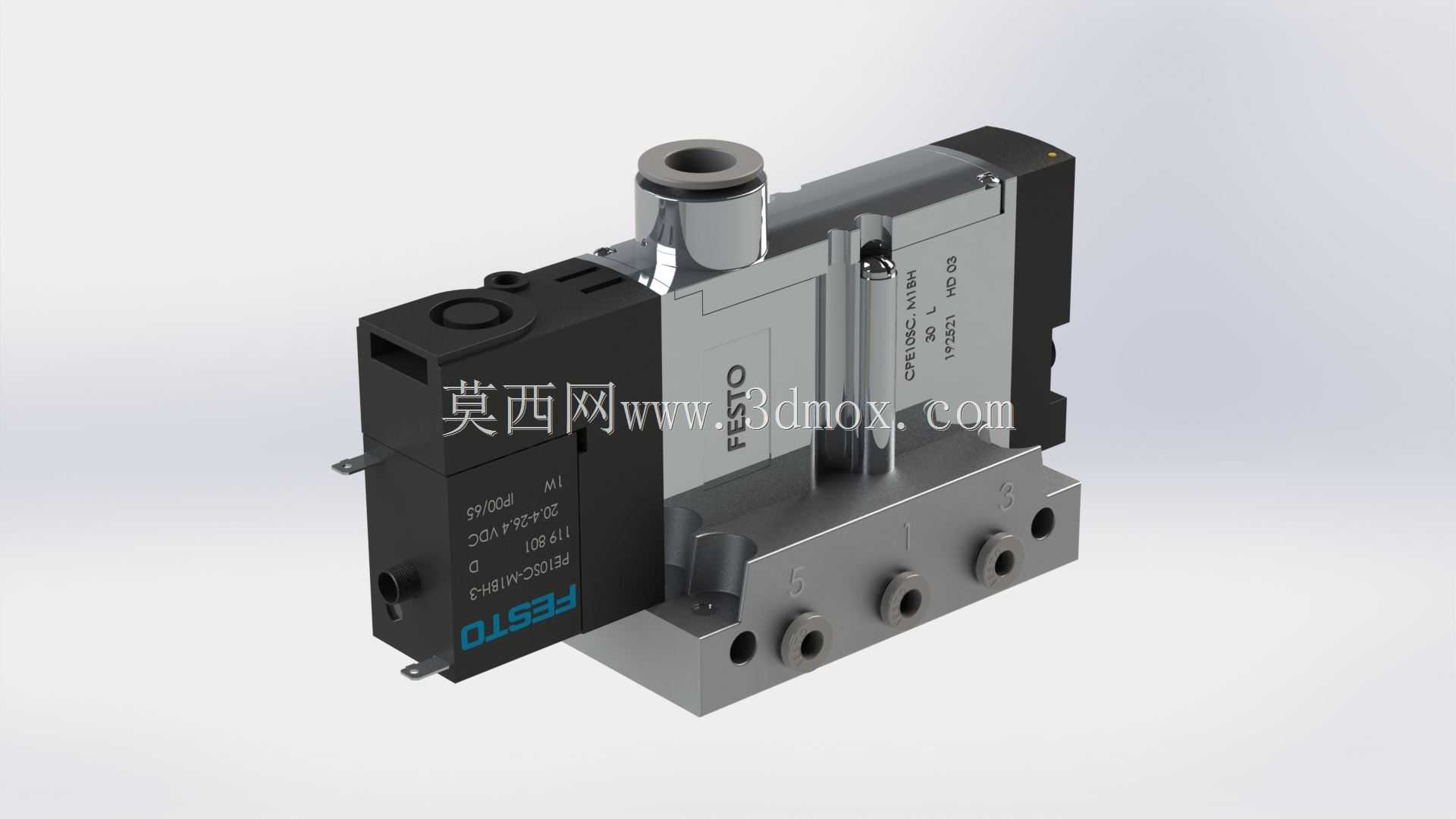

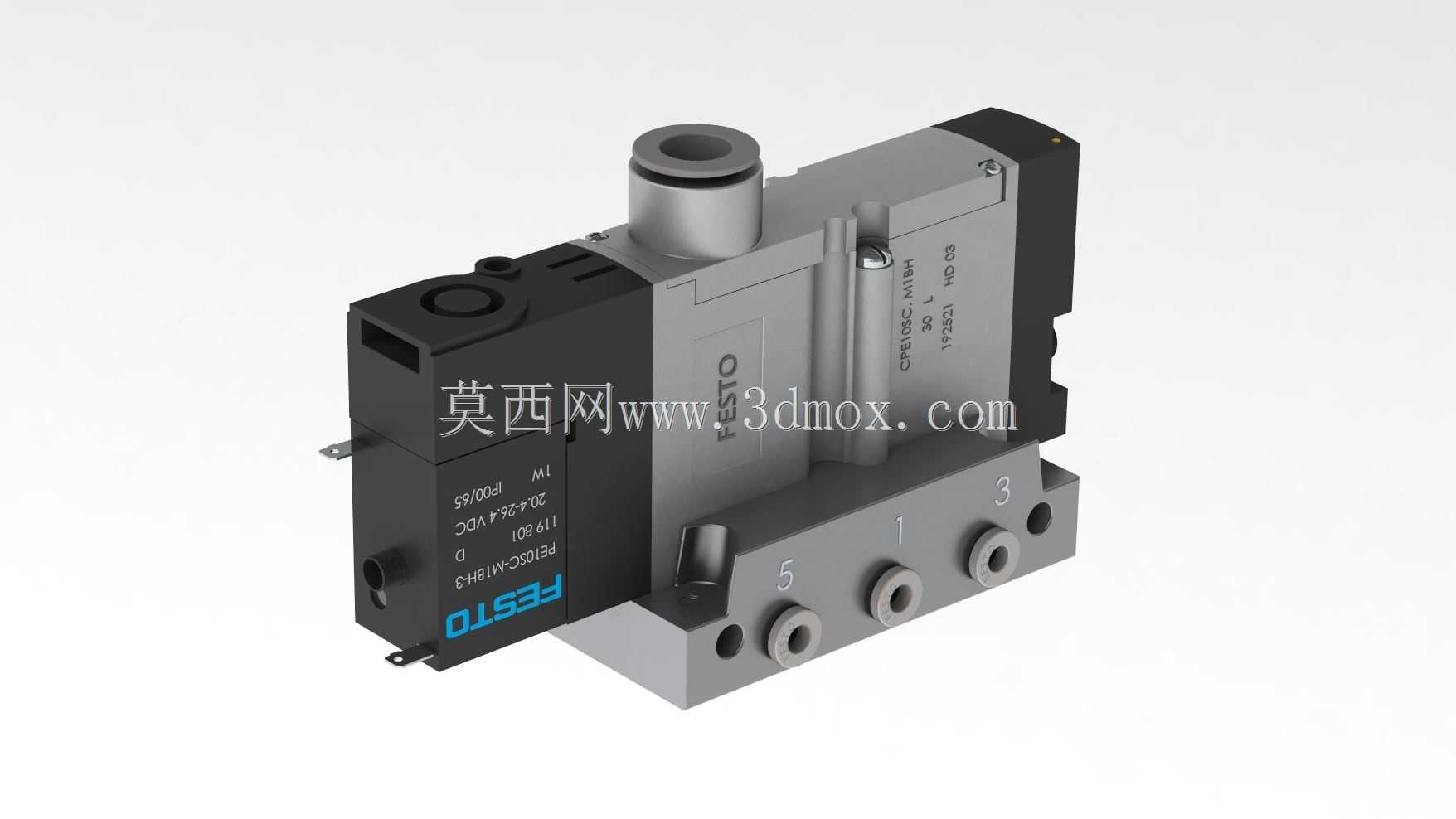

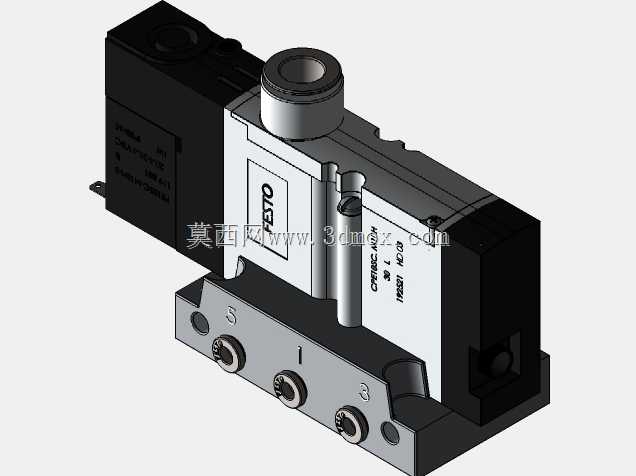

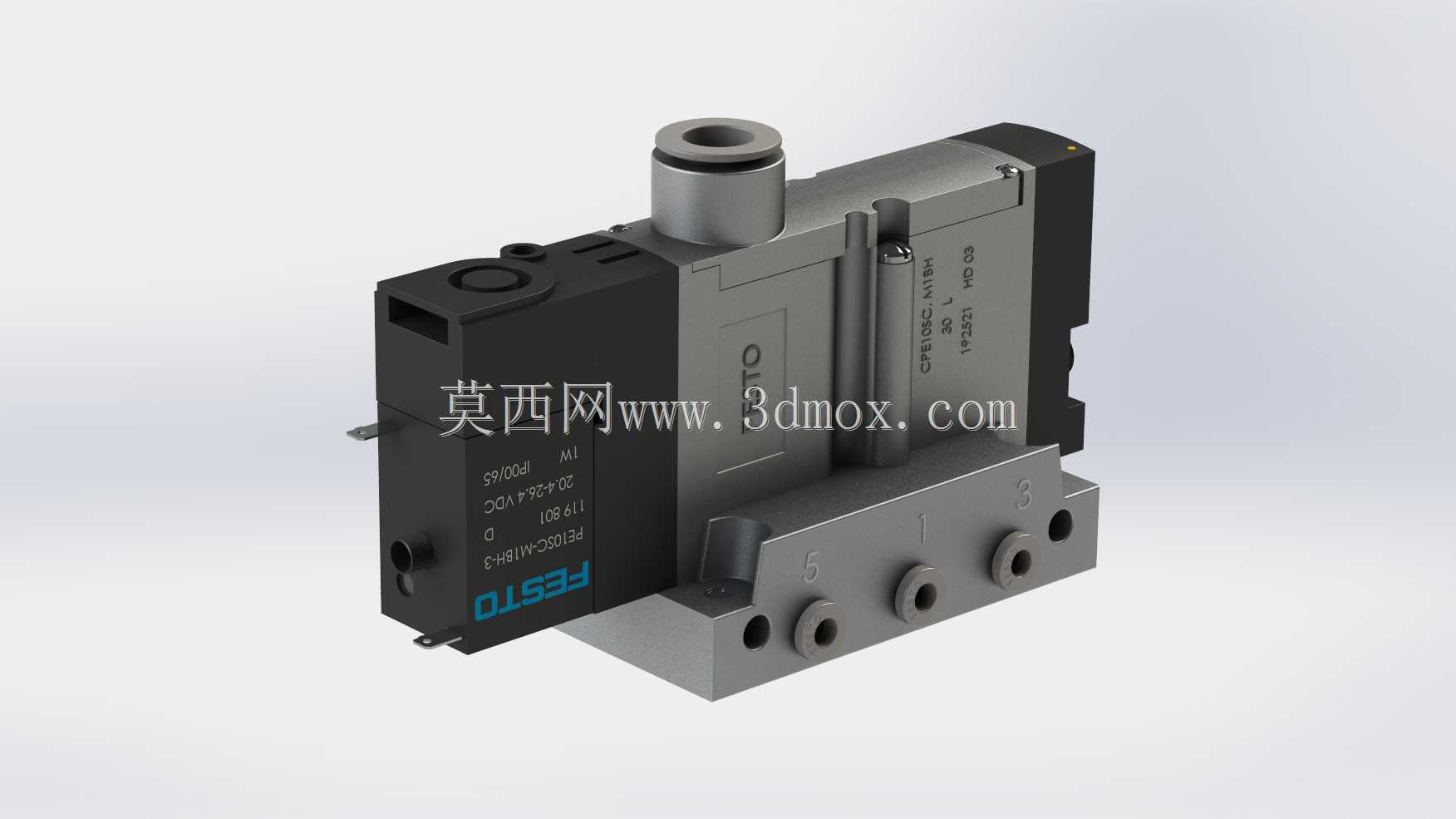

在功能特性上，这款阀采用集成式的阀岛适配结构，阀体上预留了统一标准的快插接口，标注了1为进气口、3和5为工作输出口，其余接口为排气口，不需要额外转接接头就可以直接插接标准外径的气动气管，接线端采用标准的插装式接线结构，接线便捷，线圈部分做了密封防护处理，可以在有少量粉尘、轻度潮湿的车间环境下稳定工作，阀芯采用耐磨的密封结构，长期往复换向不会出现漏气窜气的问题，整体结构紧凑，占用安装空间小，适合在排布密集的气动回路里安装使用。

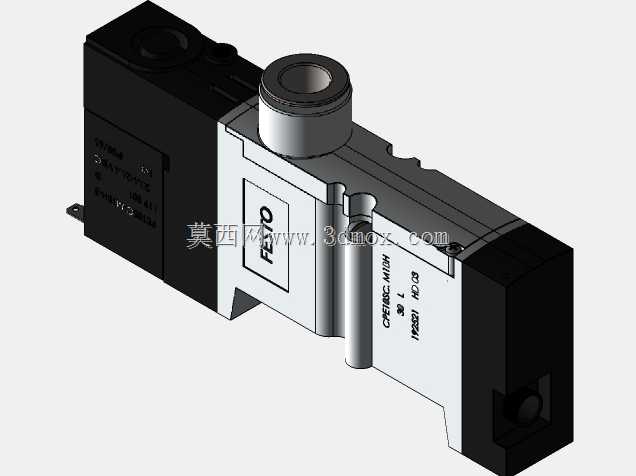

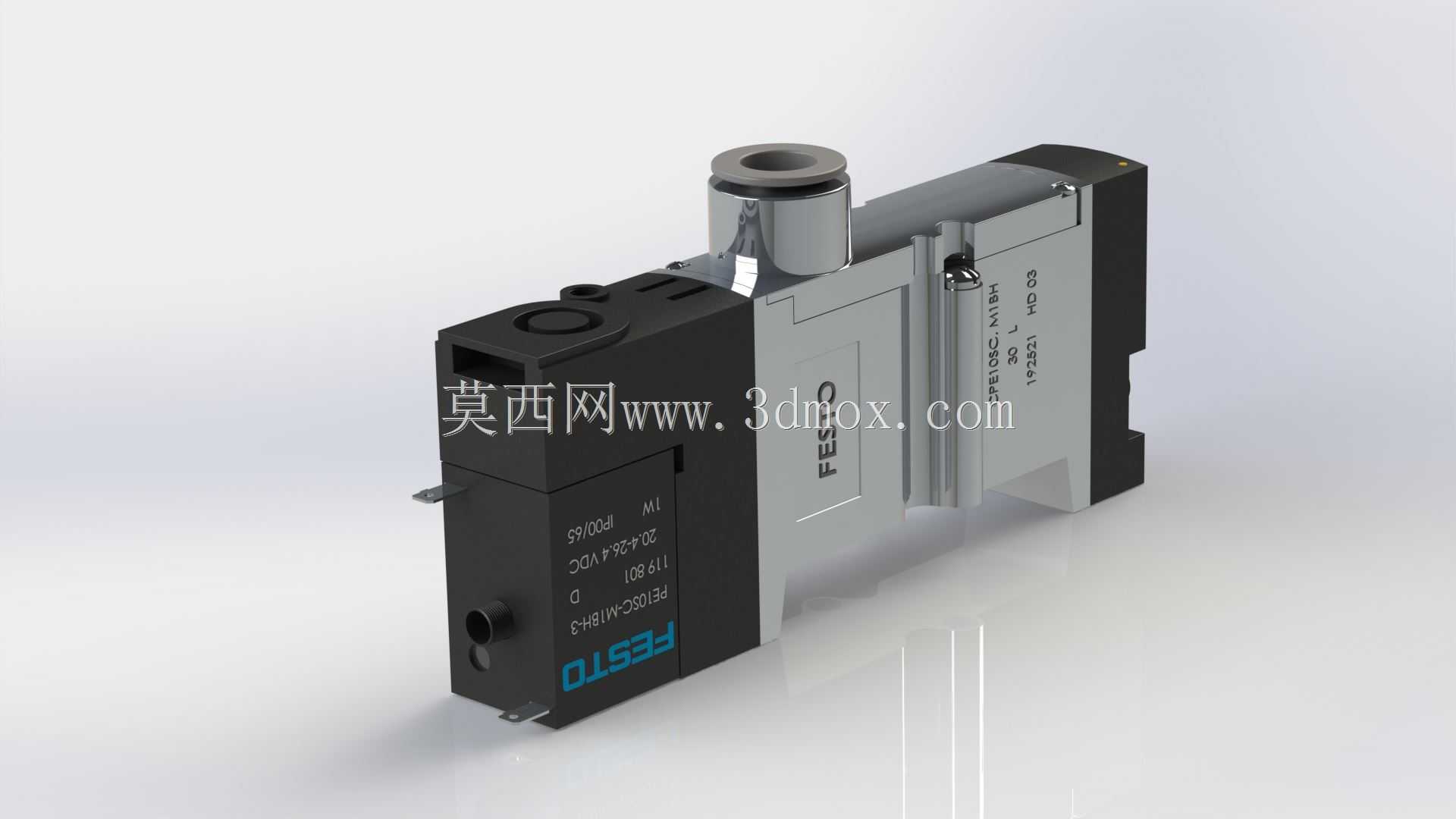

设计思路上，这款阀遵循了紧凑型气动元件的模块化设计逻辑，将电磁驱动部分、阀芯换向腔体、气路接口部分做了一体化集成，摒弃了传统分体阀的冗余连接结构，把安装固定孔位直接集成在阀体底部，可以直接单阀安装，也可以并排拼装组成阀组统一供气，减少了外接管路的数量，降低了气路泄漏的概率；线圈部分和阀体采用卡扣式连接，后期维护更换线圈不需要拆解整个阀体，大幅降低了现场维护的难度。外形上整体为规整的长方体结构，主体采用硬质阳极氧化铝合金材质，兼顾轻量化与结构强度，线圈部分采用阻燃工程塑料包裹，绝缘性能可靠。安装边界上，这款阀的底部安装孔位间距符合通用的10mm通径电磁阀安装标准，接口位置的间距预留了足够的气管插拔操作空间，安装时只需要保证阀体周边预留不小于20mm的操作空间用于气管插拔与接线操作即可，不需要额外预留过大的检修空间，非常适合在空间紧凑的小型自动化设备内部安装使用，气路接口的同轴度公差控制严格，插接气管后不会出现偏斜漏气的问题，安装定位基准统一，批量拼装阀组时可以保证所有阀的接口位置齐整，方便气路管路的整齐排布。
