FPV赛车用XT60接口配电板结构设计

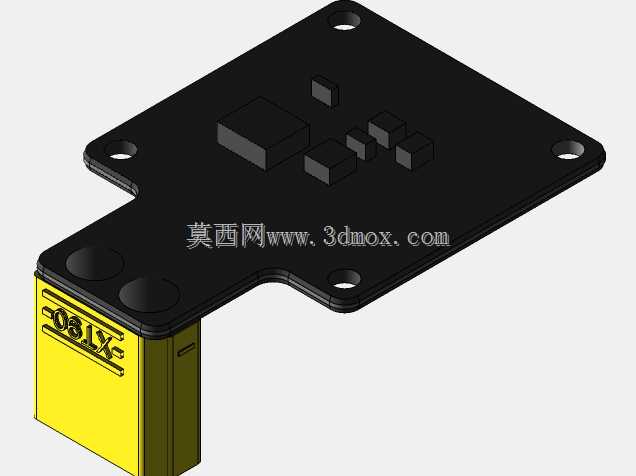

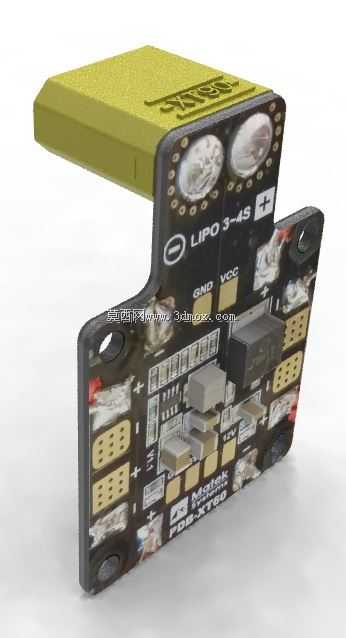

这款配电板是专为FPV穿越机竞速场景开发的机载电源分配部件，核心作用是将航模动力电池输出的高压直流电，按照机载不同电子设备的供电需求完成分流配送，解决多设备并行供电时的布线杂乱、压降不均、短路风险等实际问题，是FPV赛车动力链路中不可或缺的核心连接部件。在实际飞行场景中，FPV赛车需要同时搭载飞控、图传、摄像头、电调、接收机、LED灯带等多种电子部件，不同部件的供电电压需求存在明显差异，直接从电池取电不仅布线繁琐，还容易出现接线错误导致设备烧毁，这款配电板正是针对这一使用痛点完成的定向设计。产品功能特性上，板载标准XT60电源输入接口，可直接匹配主流航模锂聚合物电池的输出插头，支持3-4S锂聚合物电池的电压输入范围，板上集成了独立的5V、12V稳压输出回路，可直接为对应电压需求的机载设备供电，无需额外搭载外置稳压模块；板上预留了清晰的正负极标识与多路焊盘，每个供电回路都做了覆铜加厚处理，可承载大电流通过，避免飞行过程中出现板件过热、压降过大导致的设备重启、动力丢失问题；输入端口旁设置了大容量滤波电容，可吸收电调工作时产生的电压尖峰，滤除电源杂波，提升飞控、图传等敏感设备的工作稳定性，减少图传波纹、飞控误触发等飞行故障。从设计思路来看，这款配电板采用了异形轮廓的PCB结构设计，完全匹配FPV赛车机架的安装空位，板件边缘做了圆角处理，避免安装时刮伤线材、划破机架绝缘层；整体结构做了分层布局，大电流走线路径与信号供电路径做了物理分隔，减少大电流通断时对低压信号设备的电磁干扰；板上集成的电源指示灯可直观显示供电状态，方便装机前的通电测试，减少装机后的排查工作量。外形尺寸与安装边界上，板件整体厚度控制在1.6mm标准PCB厚度，安装孔位完全匹配主流五寸FPV竞速机架的安装孔距，安装后不会与机架上的飞控、电调堆叠层产生结构干涉，XT60接口的突出高度经过精准核算，安装后不会突出机架上层板的安装平面，可兼容常规的电池绑扎空间，不会出现电池安装时挤压插头导致接触不良的问题；板上所有焊盘都做了沉金处理，提升焊接可靠性，避免飞行震动导致的焊盘脱落、接线松脱问题，整体重量控制在极低水平，不会给FPV赛车带来额外的飞行负载，符合竞速航模对部件轻量化的严苛要求。
