双球铰式万向传动连接机构

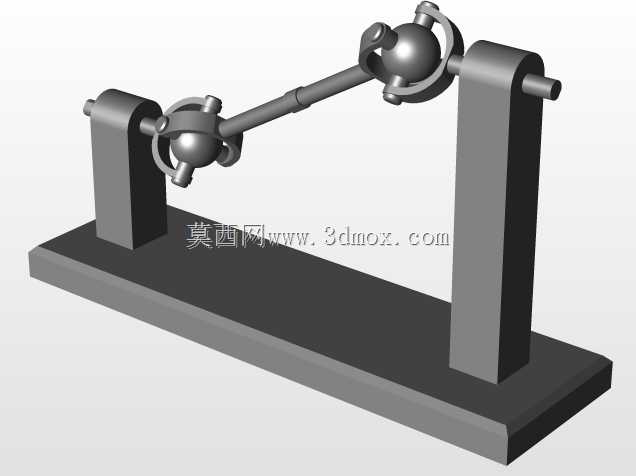

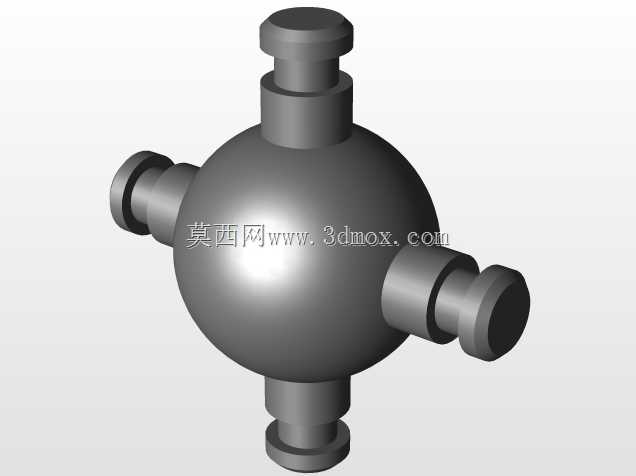

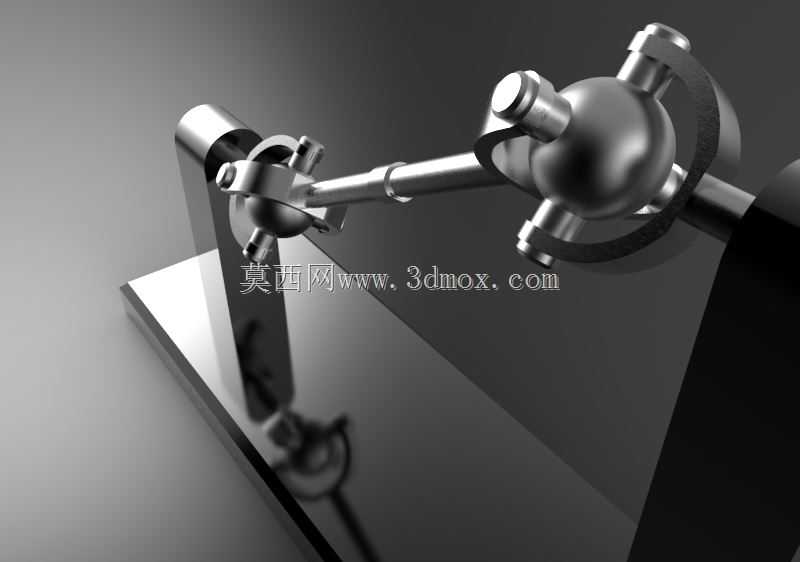

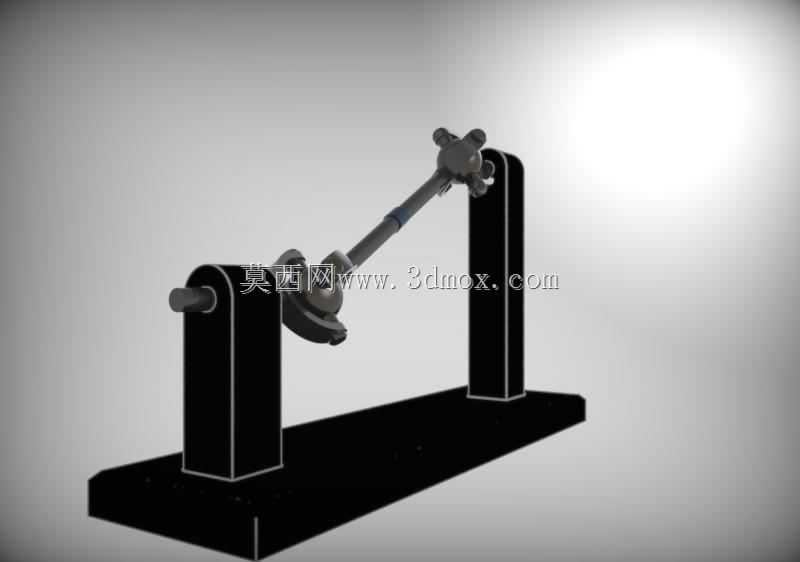

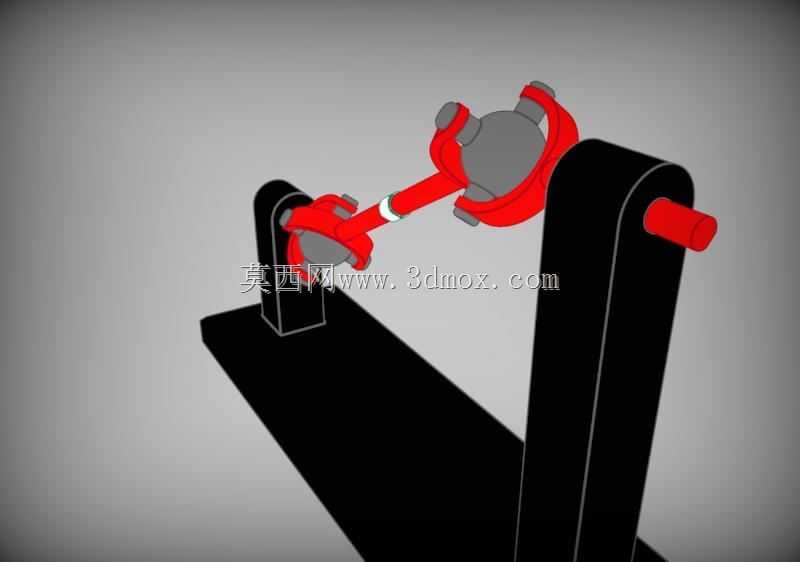

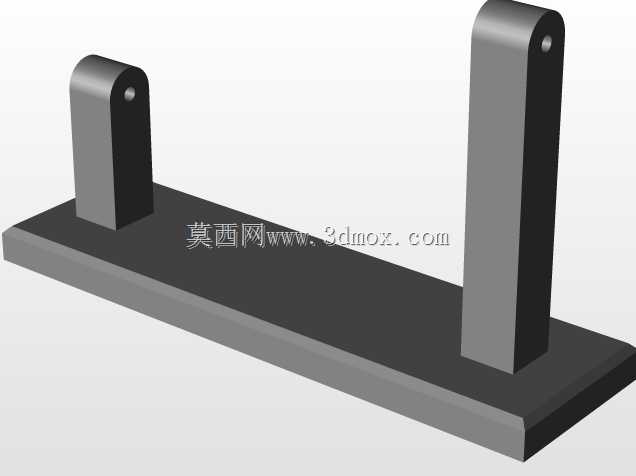

该万向传动机构是机械传动系统中用于实现变角度动力传递的核心连接构件，主要解决两轴轴线不重合、存在空间夹角工况下的连续旋转运动与扭矩传输需求，广泛应用于需要轴线偏角补偿的传动场景中。在实际工业应用里，这类机构常部署在多轴联动设备的传动链路、转向操控系统、需要跨角度布置动力输出端的工装设备中，能够在两轴存在动态角度偏移的状态下保持稳定的动力传递，避免刚性连接因轴线不对中产生的附加载荷、轴系磨损甚至构件断裂问题。从功能特性来看，该双球铰结构的万向机构采用对称式球头铰接设计，两端的球铰副分别连接输入与输出轴段，中间通过刚性连杆衔接，外围的限位抱箍结构对球头的活动范围形成约束，既保证球头可以在设定角度范围内灵活偏转，又能避免铰接副脱开失效，相比单万向节结构，该对称双铰设计可以在更大的偏角范围内实现更平稳的扭矩传递，降低传动过程中的转速波动。在设计思路上，该机构优先保障铰接副的运动灵活性与结构强度的平衡，球头与铰接座的配合面采用球面贴合设计，保证受力均匀分散，避免局部应力集中；连接轴段采用等径刚性杆设计，保证扭矩传递过程中的形变量控制在允许范围内；端部的安装基座设置了平整的安装定位面，方便与外部设备的轴端或安装架进行固定连接。从安装边界来看，该机构整体沿轴向的总长度适配中小功率传动场景的安装空间，球头部分的最大外径决定了偏转过程中的最小避让空间，安装时需要预留足够的径向空间满足机构最大偏角下的活动需求，两端的连接部位采用标准轴径匹配设计，可直接与对应规格的传动轴承、联轴器进行对接，无需额外定制转接构件。在实际运行过程中，该机构可适应两轴之间动态变化的夹角，在设备运行产生振动、轴线出现小幅偏移时也能持续稳定传输动力，有效降低轴系对中精度的装配要求，提升整套传动系统的容错能力与运行寿命，铰接部位的结构设计也预留了润滑维护的操作空间，方便日常运维时补充润滑介质，减少铰接面的磨损。
