双轴可调式10W太阳能跟踪发电装置

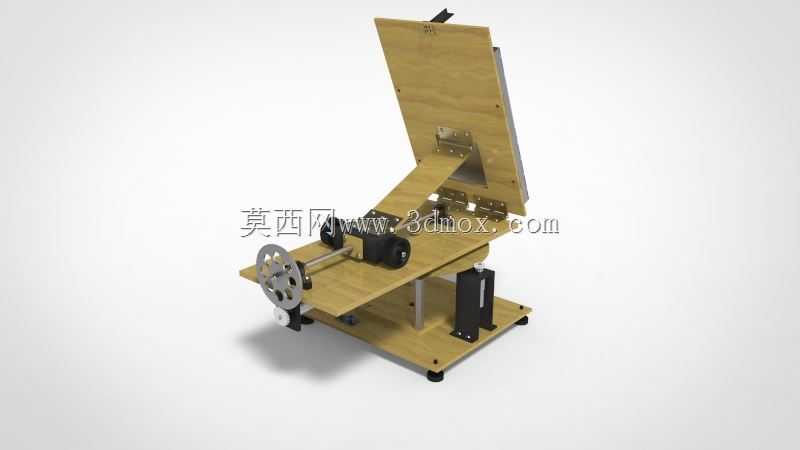

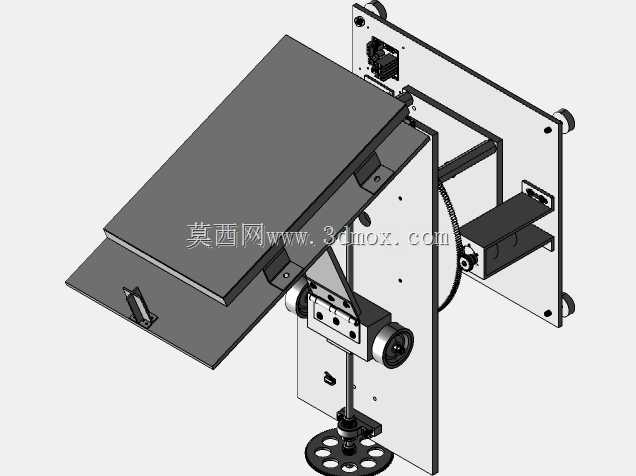

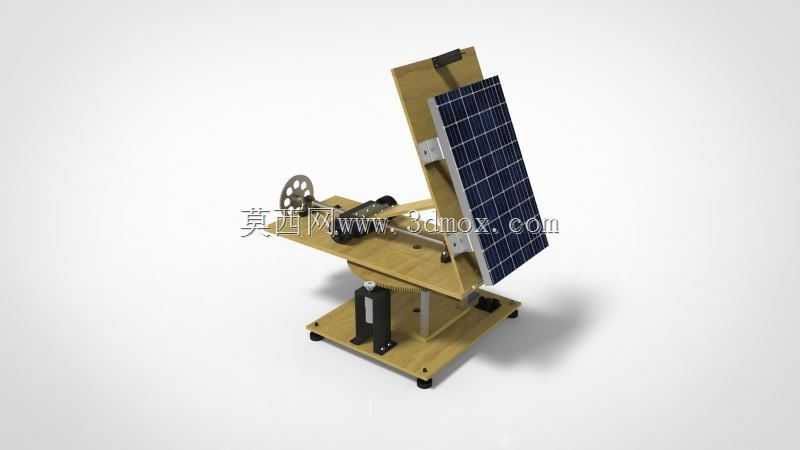

该装置主要面向小型离网光伏发电场景设计，可广泛应用于户外偏远区域供电、小型监测设备供电、庭院分布式光伏供电、野外作业临时供电等场景，能够通过实时调整光伏板朝向，最大化接收太阳辐射能量，相比固定角度安装的同功率光伏板，可有效提升日均发电效率，适配低功耗用电设备的持续供电需求。装置整体采用分层支撑结构，底部为方形安装底座，底座四角预留安装固定孔位，可直接通过膨胀螺栓固定于水泥基座、金属支架或者硬质平整地面，安装边界预留充足的紧固件操作空间，无需额外定制复杂转接件即可完成部署。中部为俯仰角度调节机构与水平回转机构，俯仰调节侧搭配手动调节锁止结构，可根据安装地纬度预设初始俯仰角度，水平回转侧预留驱动组件安装位，后续可拓展加装自动追光驱动模块，无需大幅改动主体支撑结构即可完成功能升级。上部为光伏板安装承载板，可适配10W规格的标准晶硅光伏板安装，承载板预留通用安装孔位，兼容不同边框厚度的同功率光伏板固定，安装时无需对光伏板进行额外打孔加工。设计过程中优先考虑结构易加工性与组装便捷性，主体支撑构件采用平板类零件拼接而成，零件加工工艺简单，普通板材切割、钻孔即可完成零件制备，整体装配无需复杂专用工装，普通五金工具即可完成整机组装，适合个人爱好者DIY制作或者小批量试制。装置的走线槽位在支撑结构侧边预留，后续加装控制电路、接线端子、储能电池等配件时，线路可沿支撑构件内侧排布，避免线路外露造成的老化、剐蹭破损问题，提升户外使用的可靠性。支撑结构的承重设计经过校核，可承载10W光伏板及后续加装的小型驱动组件重量，在常规户外风力条件下可保持结构稳定，不会出现倾覆或者构件变形问题，俯仰调节的角度范围覆盖0到90度，可满足不同纬度地区的太阳高度角适配需求，水平回转可覆盖360度全方向调整，能够追踪太阳从日出到日落的方位变化。装置整体结构紧凑，底座占地面积小，适合在空间有限的屋顶、阳台、野外监测杆旁等位置部署，构件之间的连接采用标准紧固件，后期维护更换零件便捷，单个构件损坏无需整体更换装置，仅需替换对应损坏零件即可恢复使用。
