Arduino UNO带WiFi屏蔽层开发板结构

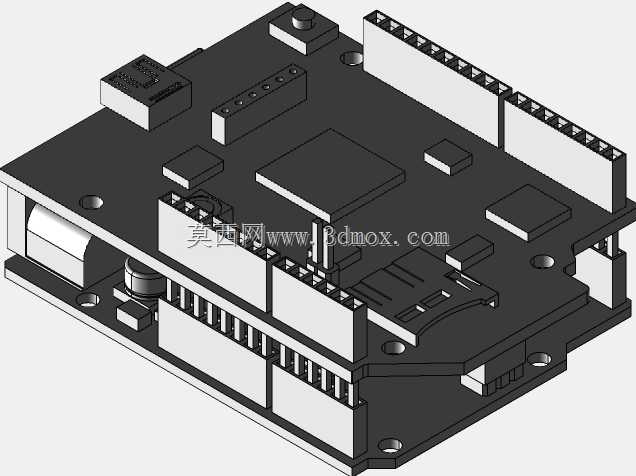

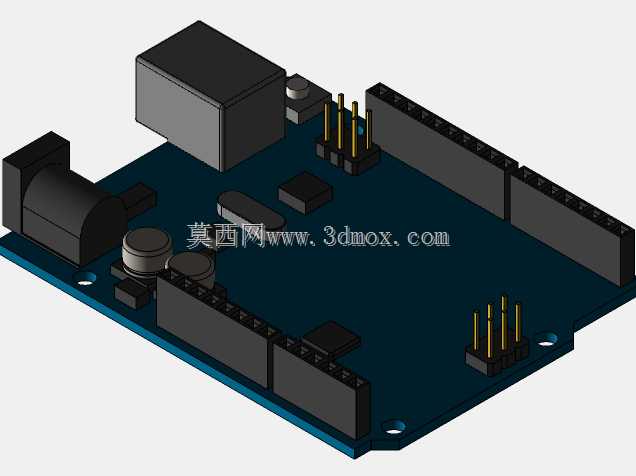

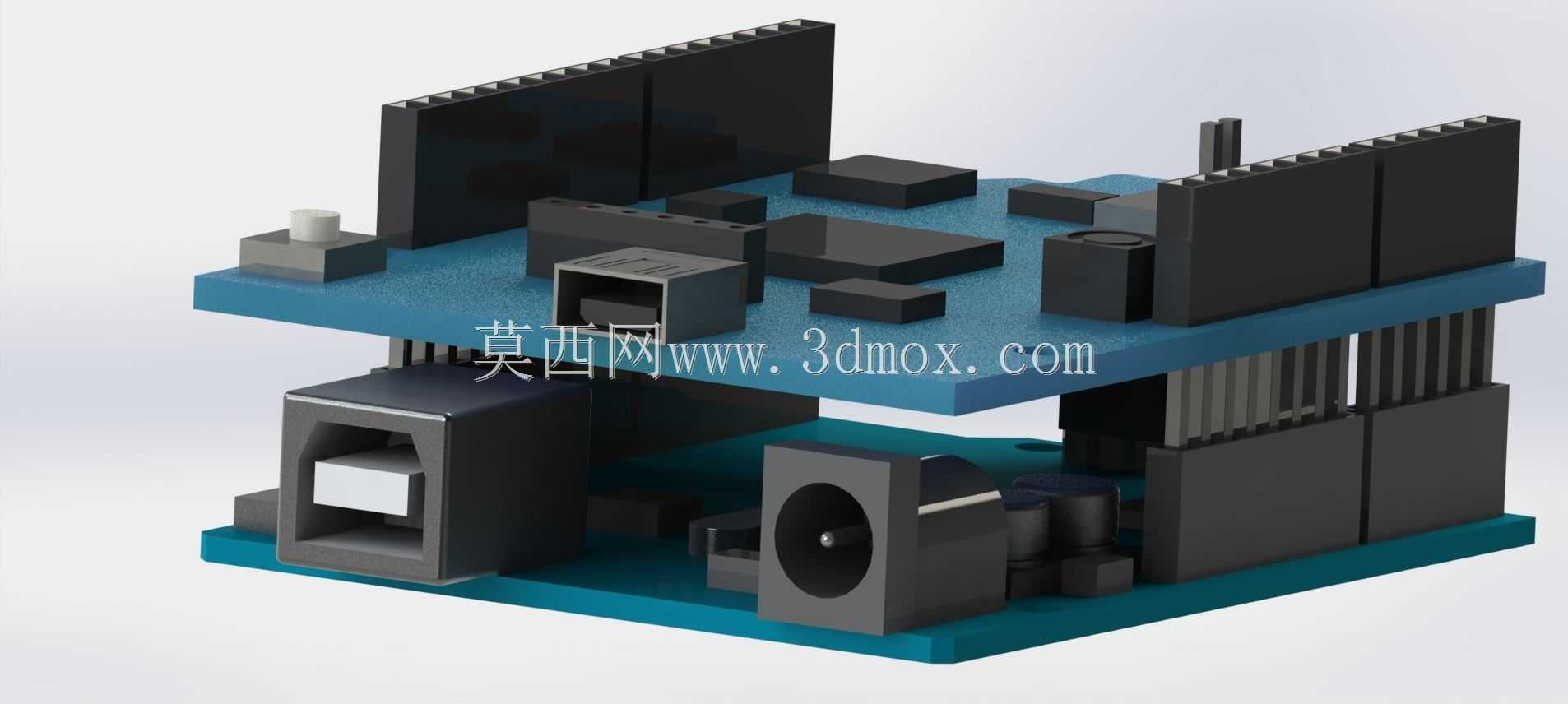

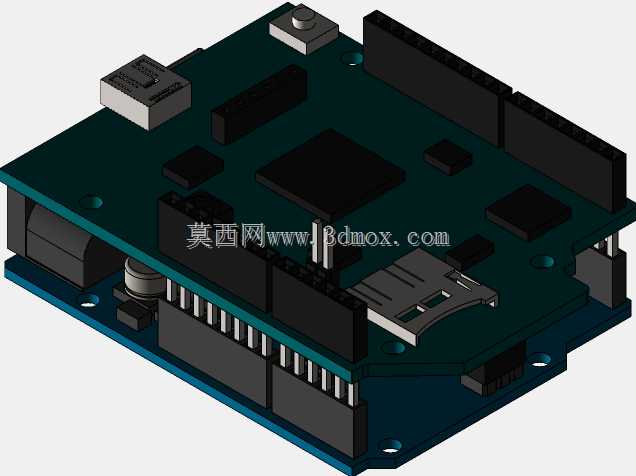

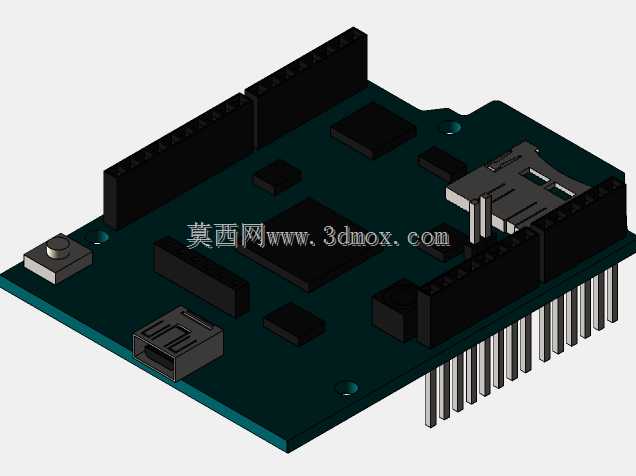

这款开发板结构面向嵌入式开发、物联网原型搭建场景设计，是开源硬件领域常用的主控搭载WiFi扩展的组合结构，可满足创客项目、小型智能设备原型验证、教学实验等多场景的使用需求，能够为各类小型智能终端提供主控运算与无线网络连接的硬件载体。从实际用途来看，该结构完整还原了Arduino UNO主控板与WiFi屏蔽层叠装后的完整形态，可用于开发板外壳设计、安装固定结构适配、教学演示模型制作、虚拟仿真调试等环节，帮助开发者在结构设计阶段提前确认叠装后的空间占用，避免后续外壳或固定结构出现干涉问题。在功能特性上，该结构还原了开发板上的各类接口布局，包括USB供电通信接口、直流电源接口、排针引脚位置、板载按键与元件排布，同时还原了WiFi屏蔽层与主控板的叠装连接方式，清晰呈现两层板之间的对接排针位置与层间间隙，能够直观展示两层板组合后的整体轮廓与接口朝向，方便使用者确认各类外接模块插接后的空间余量。设计思路上，该结构以实际量产的Arduino UNO板与配套WiFi屏蔽层为原型，按照1:1比例还原各部分的外形与相对位置，重点保证安装边界尺寸的准确性，对板载的电容、芯片、接口等元件做了简化但保留关键外形特征，既保证结构辨识度，又能清晰呈现整体装配关系，避免过多细碎特征干扰整体安装尺寸的确认。外形尺寸与安装边界方面，该结构还原了两层板叠装后的总高度、长宽尺寸，明确了各个接口的突出长度与位置，包括USB接口的外伸尺寸、电源接口的突出高度、四周排针的排布边界，能够为配套的固定底座、外壳开孔、安装支架设计提供准确的尺寸参考，确保后续设计的固定结构可以完美适配叠装后的开发板组合，不会出现接口被遮挡、安装孔位错位、层间元件被挤压的问题，同时也能帮助开发者提前规划外接模块的插接空间，避免不同外接模块之间出现安装干涉。
