5528型光敏电阻电子元件结构设计

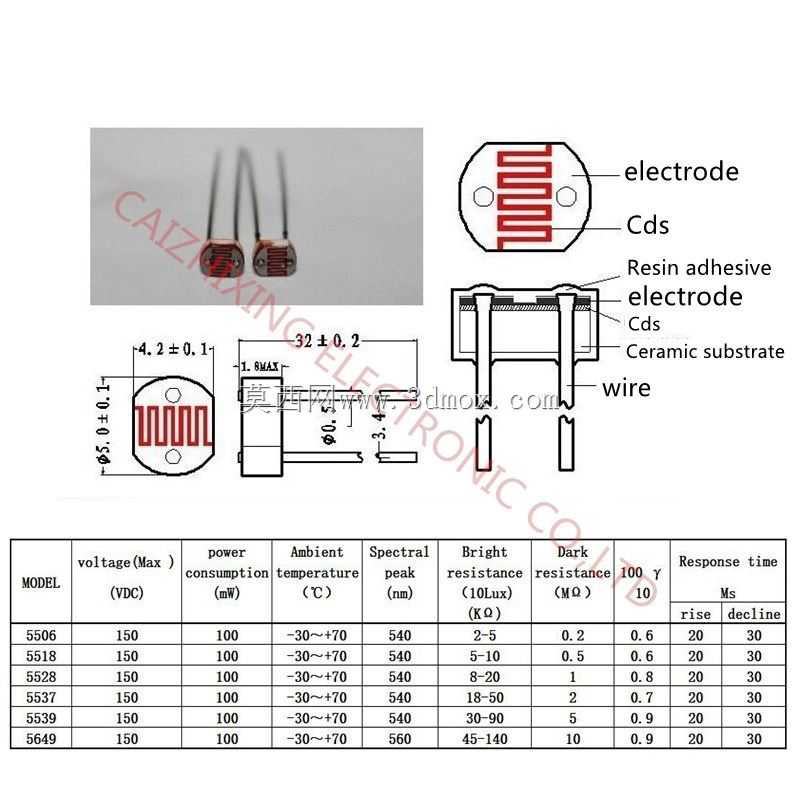

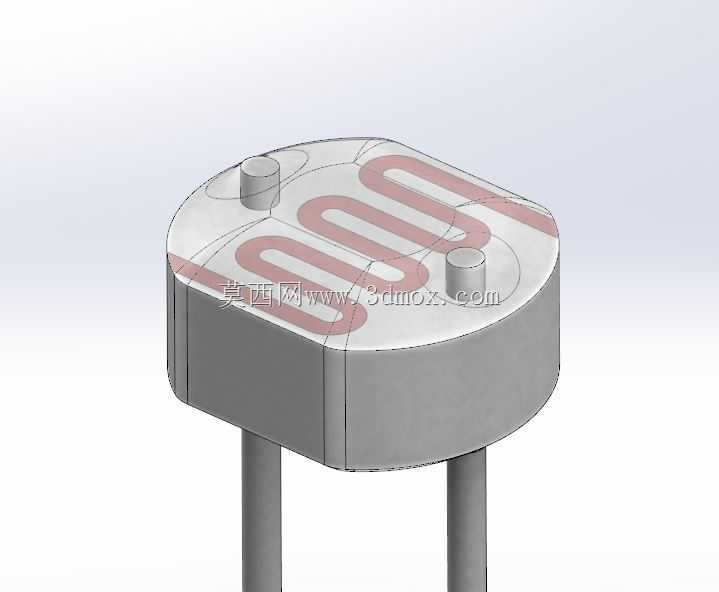

这款5528型光敏电阻是光电检测领域常用的直插式感光元件，广泛应用在光控开关、光线感应报警器、智能照明调光模块、 Arduino开源硬件开发项目、消费电子亮度调节装置、工业设备光强检测回路中，能够根据环境光照强度的变化自主调整自身阻值，实现光信号到电信号的转换，是各类光控电路里的核心感知部件。从结构设计来看，该元件采用经典的圆盘式封装结构，主体基座为绝缘耐温的工程塑料材质，顶部感光区域覆盖透明封装层，内部蛇形排布的硫化镉感光栅线经过优化布局，能够最大化接收面的受光面积，提升光线感知的灵敏度，减少不同角度入射光带来的检测误差。元件顶部设置的两个定位凸柱，是为了适配自动化插件设备的装配需求，在波峰焊工序中可以精准卡入PCB板的定位孔位，避免焊接过程中元件出现偏移、浮高的问题，保障批量生产时的装配良率。底部引出的两根直插引脚采用镀锡铜材质，具备良好的导电性能与焊接附着力，引脚间距符合常规直插元件的通用安装规范，能够适配市面上绝大多数标准面包板、洞洞板以及量产PCB的焊盘间距设计，无需额外调整安装孔位即可直接装配。在外形尺寸与安装边界上，该元件主体圆盘直径控制在5mm级别，整体高度适配常规直插元件的安装空间要求，引脚长度预留了足够的焊接冗余量，既可以满足手工焊接时的引脚修剪需求，也能适配自动化焊接的引脚吃锡深度要求，不会出现引脚过短导致的焊接虚接问题。设计过程中充分考虑了元件的实际使用场景，顶部透明封装层具备一定的耐磨与防尘性能，能够在普通室内使用环境下长期保护内部感光层不受粉尘、轻微摩擦的损伤，基座的绝缘材质可以有效隔绝引脚之间的漏电风险，保障元件在常规工作电压下的性能稳定性，不会因为封装绝缘问题导致检测数值出现偏差。这类直插式光敏电阻的结构设计兼顾了手工DIY制作的易用性与工业化批量装配的适配性，既可以满足电子爱好者做创意项目的使用需求，也能够适配消费电子、小型工控设备的规模化生产要求，结构上没有冗余的复杂设计，在保障感光性能与装配可靠性的前提下，尽可能压缩了元件的整体体积，能够适配各类紧凑空间内的光感检测安装需求。
