高精度USB2.0接口连接器结构设计

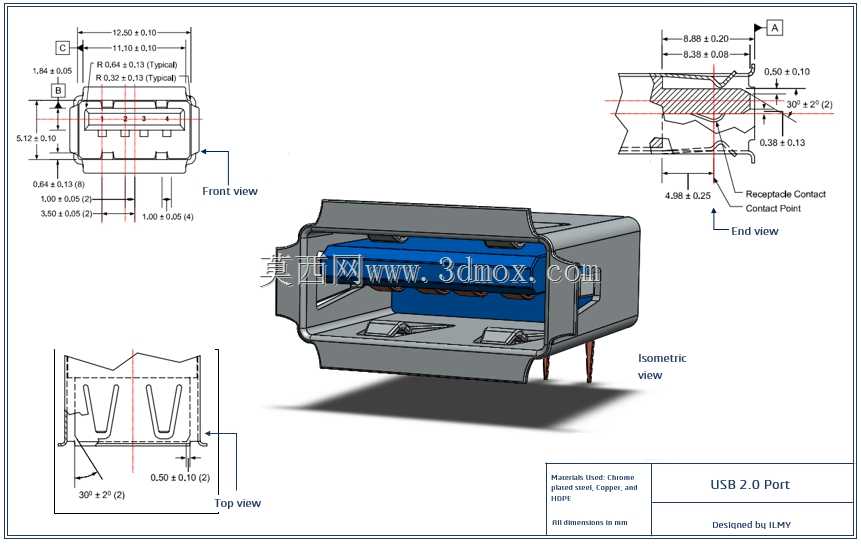

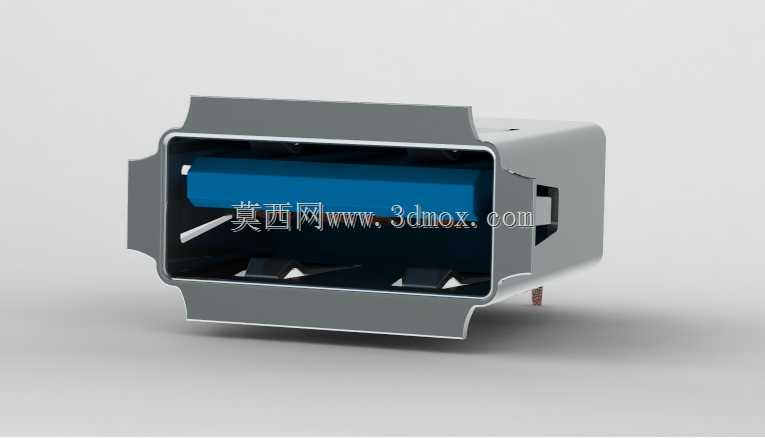

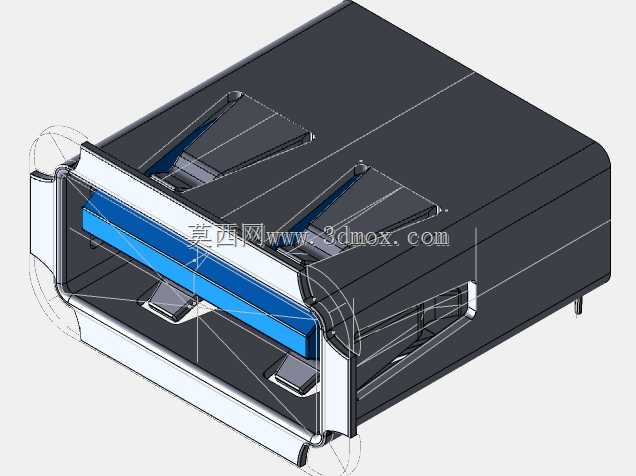

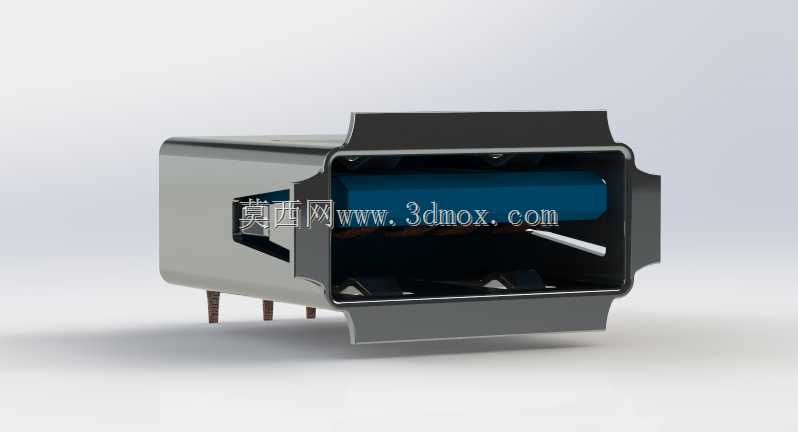

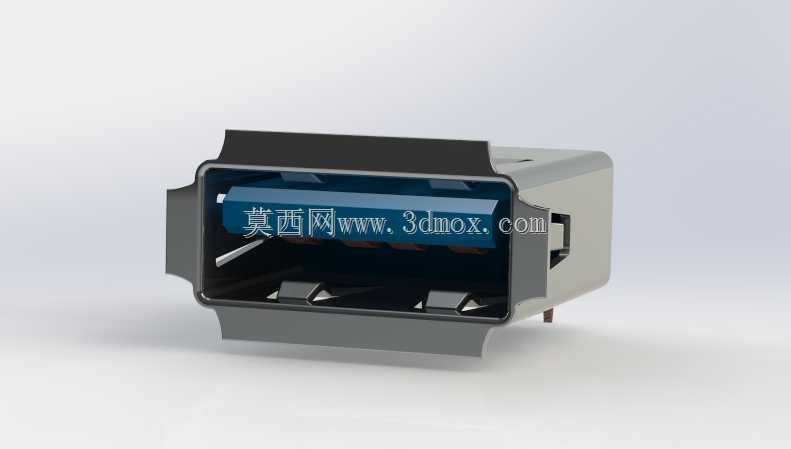

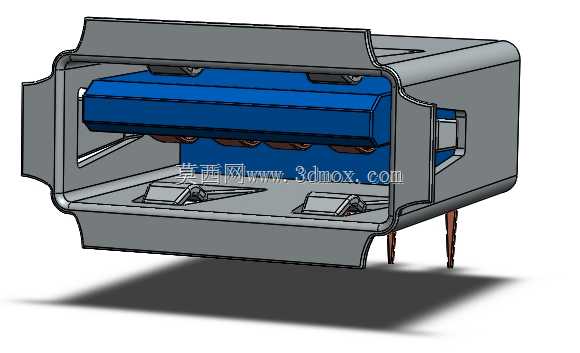

这款USB2.0端口是电子硬件领域应用极为广泛的板载连接组件，主要承担计算机外设、消费电子、工业控制设备之间的有线数据传输与低压供电接驳功能，日常场景中可适配U盘、键盘鼠标、移动硬盘、数据采集模块等各类带USB-A公头的外接设备，是主板、扩展坞、工控机、嵌入式设备面板上不可或缺的标准连接部件。在设计思路上，该模型完全遵循USB-IF官方发布的USB2.0 Type-A接口物理规范，从插合导向、接触可靠性、安装定位三个核心维度展开结构设计：端口内部设置四组接触弹片，分别对应电源、数据正、数据负、接地四个信号通路，弹片预设合理的接触预压角度，确保公头插入后接触电阻稳定在规范要求范围内，避免数据传输丢包或供电接触不良的问题；端口外壳采用卷边导向结构，公头插入时可自动导正位置，即使存在小幅偏斜也能顺利插合，同时金属外壳整体包裹内部接触组件，形成连续的电磁屏蔽层，降低外界电磁干扰对USB2.0高速差分信号的影响，保障480Mbps传输速率下的信号完整性。外形尺寸与安装边界方面，该端口严格匹配标准Type-A母座的安装尺寸，插合端面的开口尺寸、内部腔体深度、弹片位置公差均控制在规范允许的极小偏差范围内，可直接适配市面上所有合规的USB2.0 Type-A公头；板载插脚的位置、伸出长度完全对应标准PCB焊盘布局，采用直插式安装设计，插脚穿过PCB板后通过波峰焊即可完成固定，焊接后端口端面与设备面板的贴合间隙可控制在极小范围，既保证外观齐整，也能避免异物从缝隙进入设备内部。端口外壳设置有定位卡扣结构，安装时可卡在面板开孔的对应卡槽内，无需额外螺丝固定即可实现轴向定位，承受日常插拔的外力时不会出现移位或松脱，弹片的接触行程经过反复校核，在额定插拔寿命周期内可保持稳定的接触压力，不会因多次插拔出现弹力衰减导致的接触失效问题。
