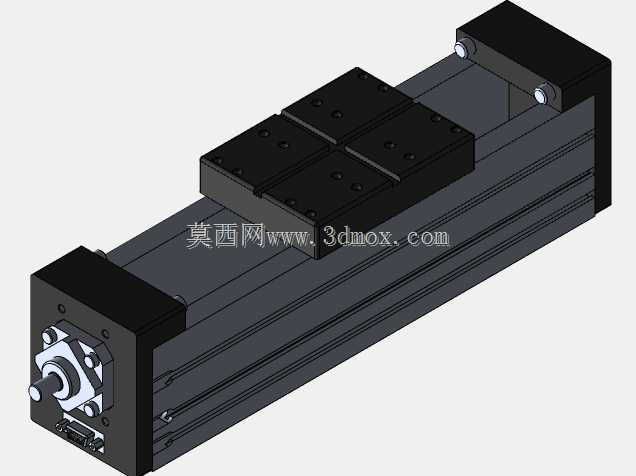

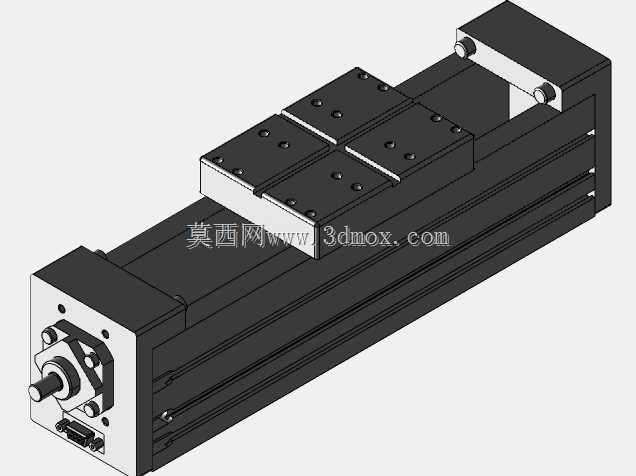

ZMI-mark MS80线性模组传动结构

这款线性传动模组是自动化传动领域常用的直线执行部件，广泛应用在3C电子组装生产线的点胶、贴片工位，光伏组件的搬运移栽环节，包装机械的物料推送工位，以及检测设备的精准位移平台搭建中，能够为各类需要高精度直线往复运动的设备提供稳定的传动支撑，替代人工完成重复、高精度的位移动作，大幅提升设备运行的一致性与生产效率。

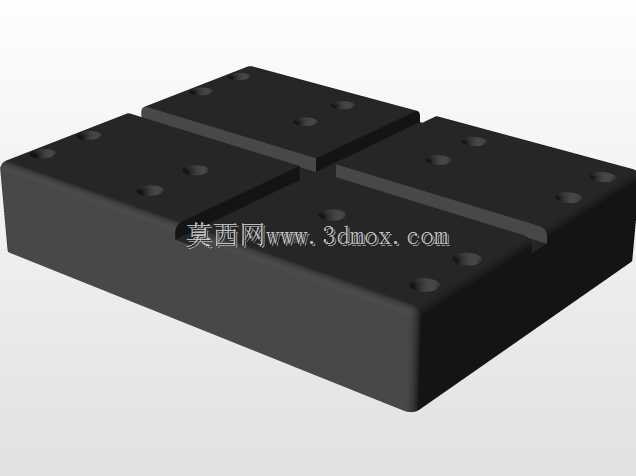

从功能特性来看，这款模组采用滚珠丝杠驱动的传动形式，配合内置的直线导轨导向结构，兼具传动效率高、定位精度稳、运行摩擦阻力小的优势，滑台部分预留了标准化的安装螺孔阵列，能够快速适配不同规格的工装夹具、执行末端，无需额外加工转接板即可完成负载安装。模组两端的端座集成了轴承支撑结构与丝杠锁紧机构，既能够保证丝杠运转的同轴度，也可根据实际使用需求加装限位开关、防尘罩等附属配件，适配不同工况的使用要求。

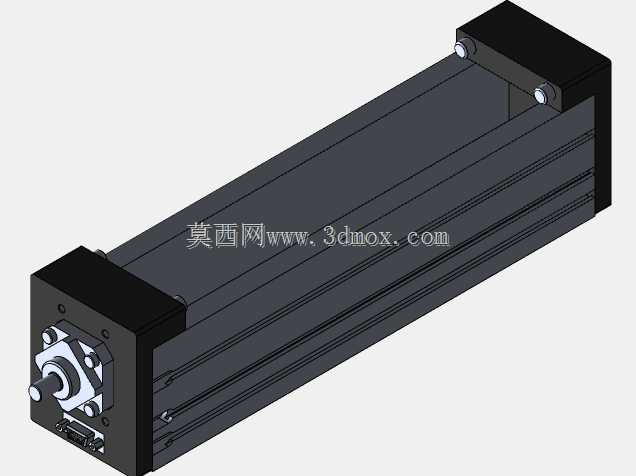

在设计思路上，这款模组采用底座与滑台分体式的结构逻辑，底座作为整体承载的基础，采用一体式挤压成型的型材结构，保证整体刚性的同时降低了整体重量，滑台部分通过导轨滑块与底座连接，将驱动端的旋转运动转化为滑台的直线运动。设计时充分考虑了不同设备的行程适配需求，使用者可根据实际机构的行程要求，在保持整体安装接口、结构形式不变的前提下，调整底座的长度尺寸，仅需修改底座型材的挤出长度与丝杠的对应长度，即可衍生出不同行程的同系列模组，大幅降低了系列化产品的设计成本与生产备货难度。

从安装边界与尺寸来看，这款模组的底座最小长度对应150mm的有效移动行程，整体截面尺寸紧凑，能够在狭小的设备安装空间内完成布置，安装时可通过底座侧面或底部的安装槽完成固定，无需在底座上额外加工安装孔，适配不同方向的安装需求。滑台的安装面保持较高的平面度，能够保证负载安装后的平行度要求，避免因安装面偏差导致的导轨磨损、精度下降问题。端座处的动力输入轴采用标准化的轴径与键槽尺寸，能够直接对接伺服电机、步进电机等常用动力源，也可通过同步轮、联轴器等配件完成动力的转接输入，适配不同设备的动力布局要求。在实际应用中，这款模组可单轴使用搭建简单的直线位移平台，也可多轴组合搭建XY十字平台、XYZ三轴运动平台，满足不同维度的位移传动需求，运行过程中噪音低、维护简便，仅需定期对导轨与丝杠补充润滑脂即可长期保持运行精度，适合在洁净车间、普通工业生产环境等多种场景下使用。
