旋转往复转换止动轭机械传动结构

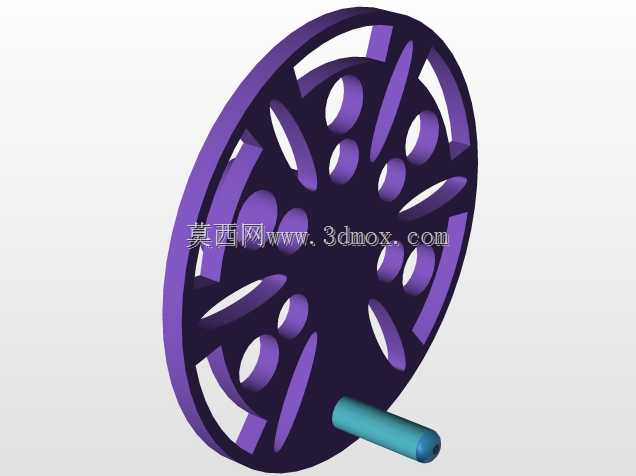

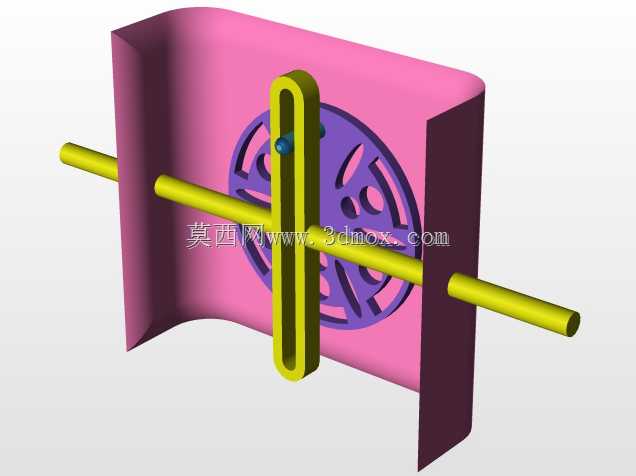

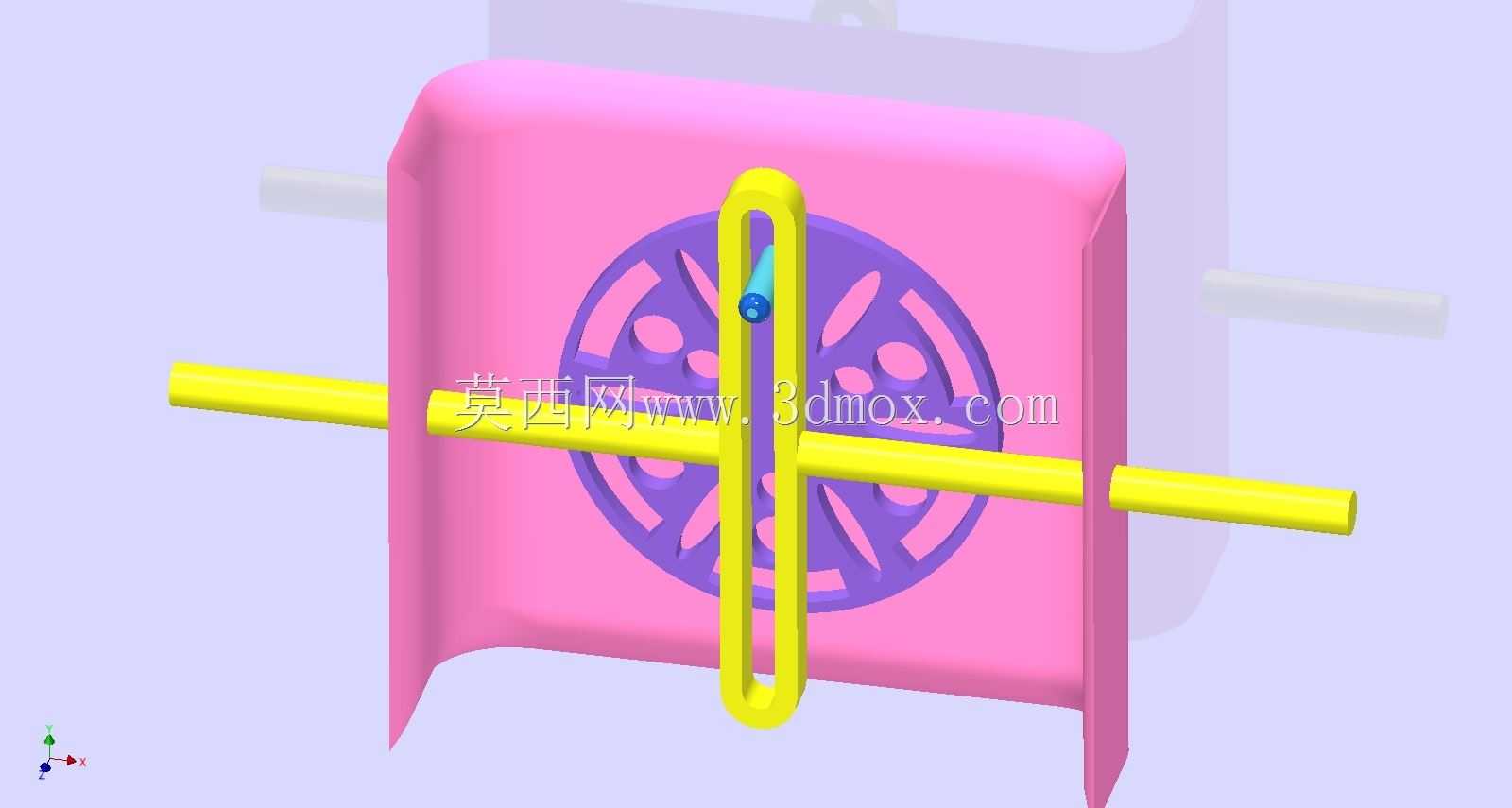

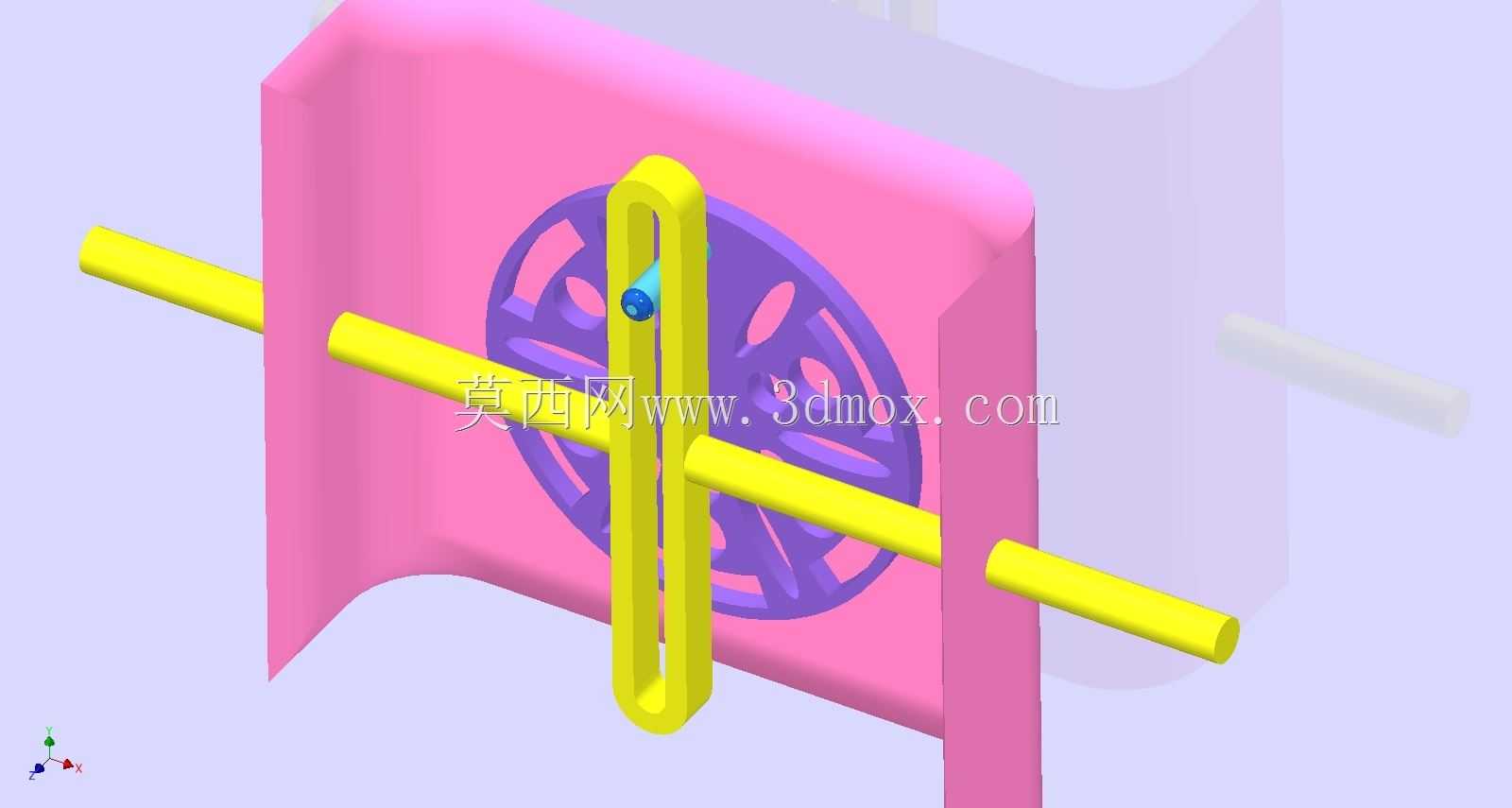

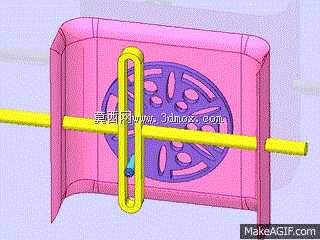

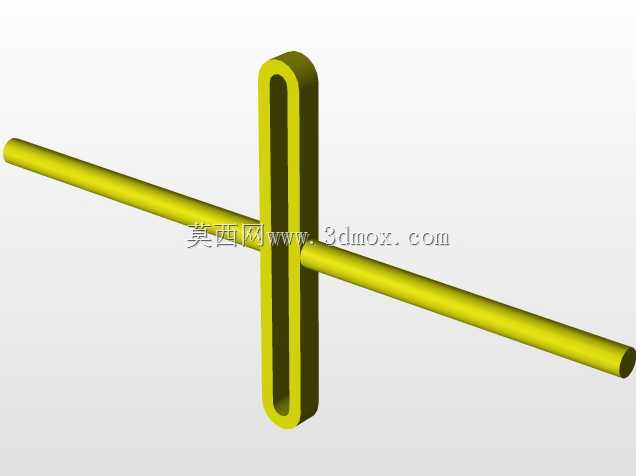

该止动轭机构是典型的旋转运动与直线往复运动转换传动结构，在轻工自动化生产线、小型物料推送工位、间歇进给设备中有着广泛应用，能够将连续旋转输入稳定转化为定行程的直线往复输出，常被用于短距离精准往复推送、工位节拍式进给、阀门周期启闭等作业场景，相比曲柄滑块结构，其输出的往复运动具备更平稳的速度特性，在行程中段可保持匀速直线运动状态，能有效降低传动过程中的冲击与振动，适配对运动平稳性有一定要求的中低速传动工位。从功能特性来看，该机构核心由带偏心销的旋转轮盘、长槽型轭架、横向传动滑杆、两侧安装衬板组成，旋转轮盘承接外部旋转动力输入，轮盘上的偏心销嵌入轭架的竖直长槽内，当轮盘做整周旋转时，偏心销会在长槽内做上下相对滑动，同时带动轭架沿横向滑杆的轴线方向做往复直线运动，最终通过滑杆末端连接执行件完成预定的往复作业动作；机构两侧设置的衬垫结构既可以作为轭架往复运动的行程限位边界，避免运动超程造成结构碰撞，也能在轭架运动到行程端点时起到缓冲作用，降低刚性接触带来的零件磨损与运行噪音。在设计思路上，该结构优先保证传动路径的简洁可靠，整体传动链无冗余零件，旋转轮盘与轭架的配合间隙经过合理预留，既避免间隙过大造成的传动回程误差，也防止间隙过小导致运动卡滞；横向滑杆采用等直径光轴设计，与轭架上的导向孔配合实现运动导向，保证往复运动的直线度，旋转轮盘上的镂空减重设计在保证轮盘结构强度的前提下，有效降低了旋转件的自身重量，减少旋转过程中的转动惯量，提升机构启停阶段的响应速度。从安装边界来看，该机构整体为扁平式布局，主体结构依托后方的粉色安装衬板完成固定，安装衬板预留了对应安装位，可直接固定在设备的安装立板上，横向滑杆两端伸出安装板的长度可根据实际执行端的连接需求做适配调整，偏心销的偏心距直接决定往复运动的行程长度，可根据实际工位的行程需求调整偏心距参数，适配不同作业行程的使用需求；机构整体运动部件均做了等强度设计，轭架的长槽边缘做了圆角过渡处理，避免应力集中造成的零件断裂，能够在长期连续往复运行工况下保持稳定的传动精度，减少日常维护频次。
