M5规格钢丝绳夹紧固连接件结构设计

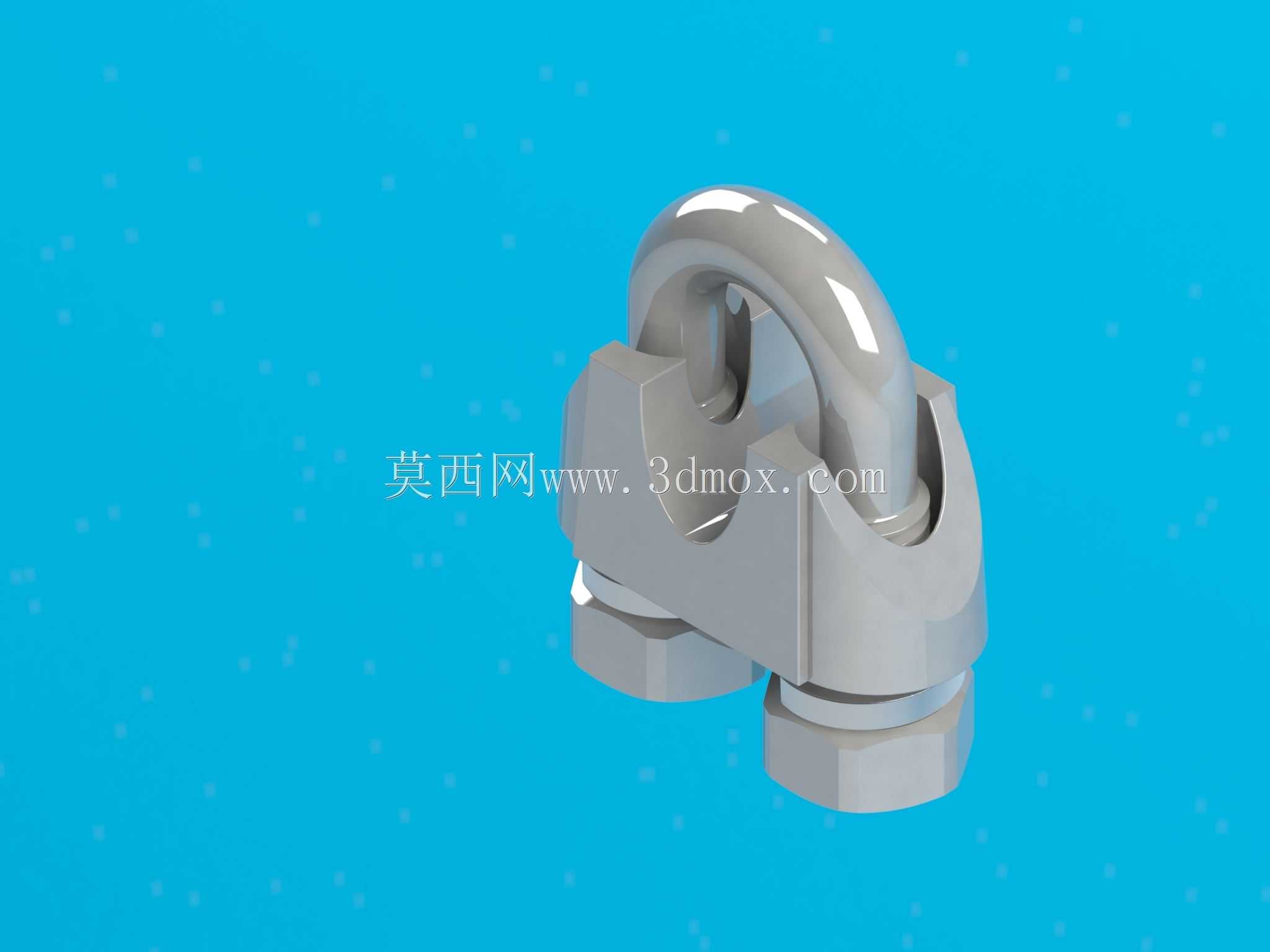

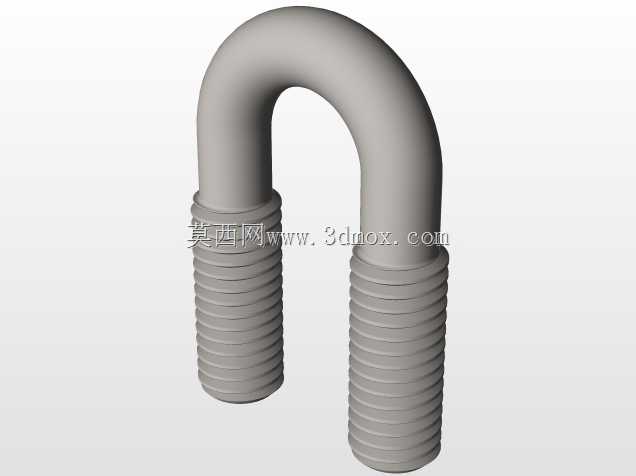

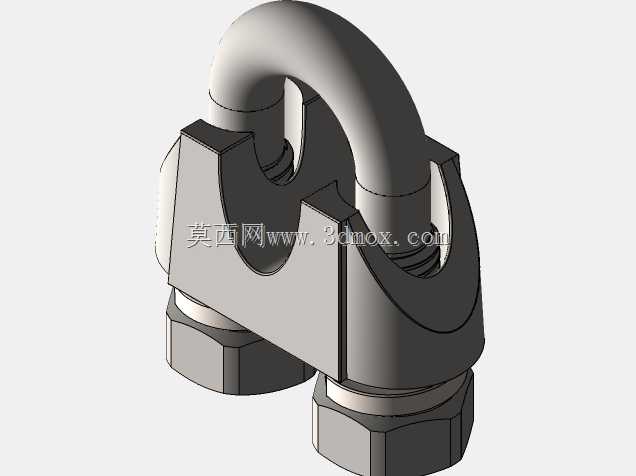

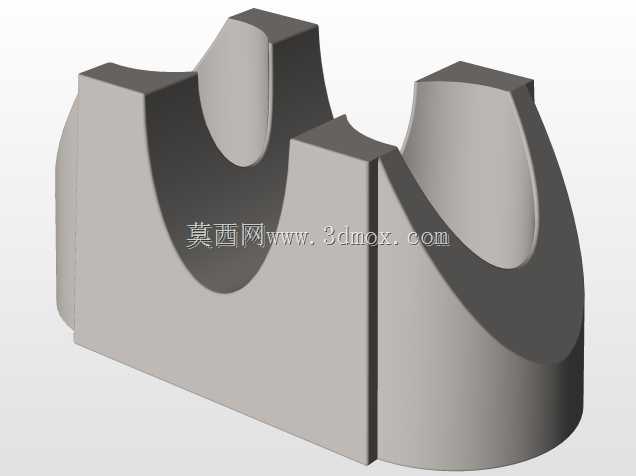

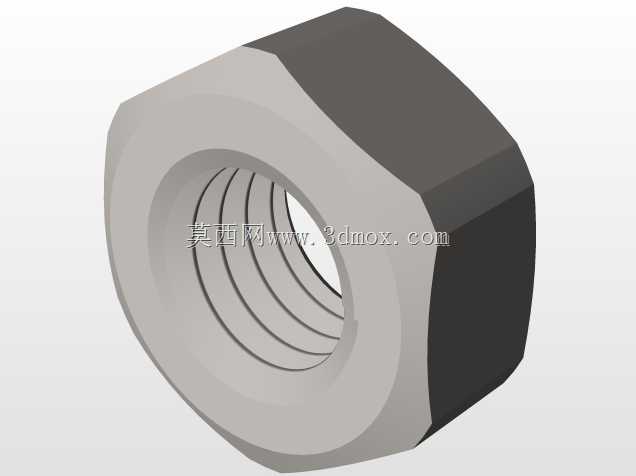

这款M5规格绳夹是起重吊装、索道架设、船舶系泊、电力拉线施工场景中常用的索具紧固部件，核心作用是夹紧固定直径匹配的钢丝绳末端，形成可靠的绳环连接结构，避免钢丝绳受拉时出现散股、滑脱问题，保障索具连接环节的载荷传递稳定性。在实际工程应用中，这类绳夹常配合卸扣、吊环等配件使用，既可以用于小型起重作业里的吊索端头固定，也能在户外输电线路拉线固定、景观护栏钢索张拉、小型船舶缆绳收尾等场景中发挥作用，适配轻载到中等载荷的索具连接需求，是五金索具品类里应用覆盖面极广的基础连接件。从功能特性来看，这款绳夹采用U形螺栓配合鞍形卡座与双六角螺母的锁紧结构，安装时将钢丝绳弯折形成所需绳环后，把U形螺栓卡在钢丝绳的活段一侧，鞍座贴合在钢丝绳的主受力段上，通过交替拧紧两侧螺母施加均匀的夹紧力，让卡座的弧形槽面完全贴合钢丝绳外壁，依靠接触面的静摩擦力抵消钢丝绳受拉时的滑脱趋势，双螺母的设计还能起到防松效果，避免作业过程中受振动影响出现螺母回转松动的问题，保障连接结构的长期可靠性。在设计思路上，这款绳夹的结构完全围绕钢丝绳夹紧的受力需求展开：U形螺栓的弯曲内径严格匹配M5对应规格钢丝绳的外径，既不会因为间隙过大导致夹紧力不足，也不会因为尺寸过小压伤钢丝绳外层钢丝；鞍形卡座的内弧面做了圆角过渡处理，避免棱角切割钢丝造成应力集中，降低长期受载下的钢丝断裂风险；两侧螺栓的间距经过精准核算，保证拧紧后卡座对钢丝绳的压紧力均匀分布在足够长度的接触段上，符合索具连接的受力规范要求。从安装边界来看，这款M5绳夹适配公称直径5mm的钢丝绳，安装时需要预留足够的操作空间来拧紧两侧螺母，绳夹的排布间距、末端预留的钢丝绳安全长度都需要匹配对应规格的施工要求，安装完成后需要在首次加载后检查螺母拧紧力矩，必要时进行二次紧固，确保夹紧力始终处于可靠区间，避免因夹紧力不足引发滑脱安全事故。整体结构没有多余的冗余设计，所有结构特征都服务于夹紧可靠、安装便捷、防松耐用的核心使用需求，是经过长期工程验证的成熟索具连接件结构。
