机床用万向可调冷却液喷雾装置

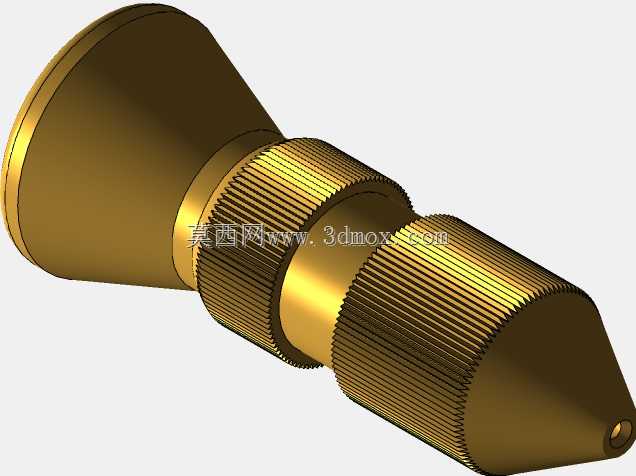

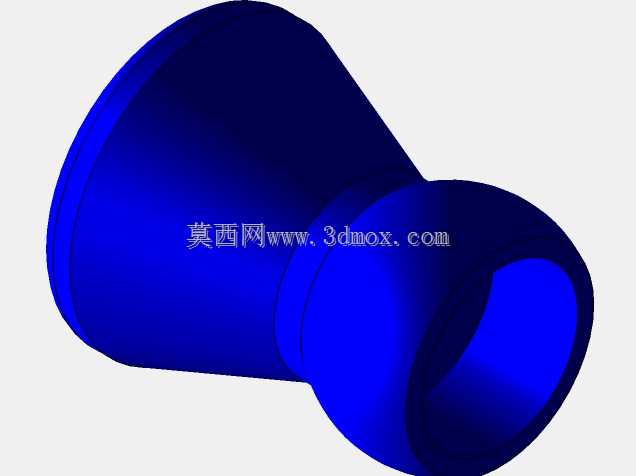

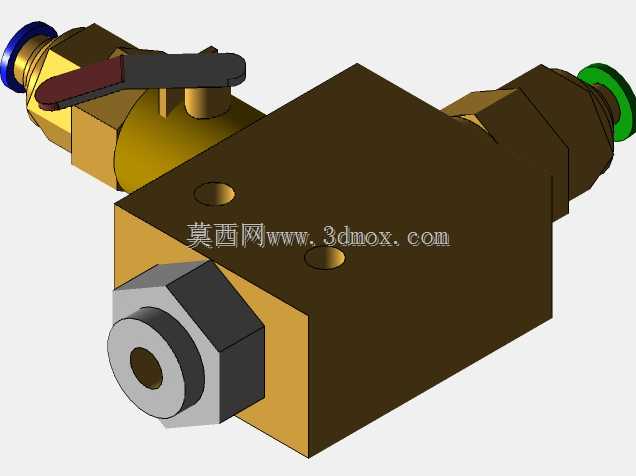

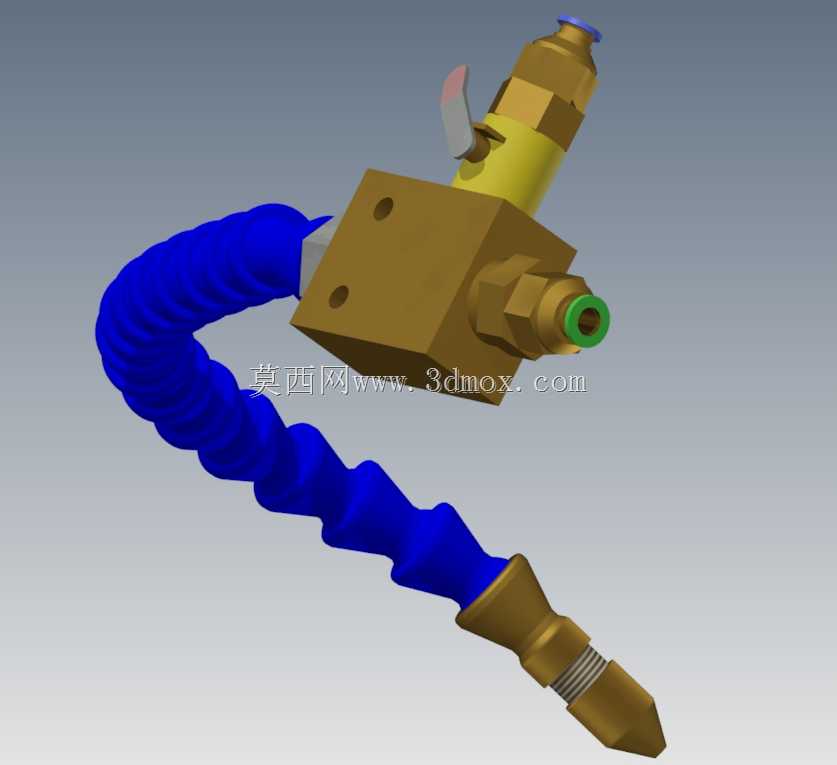

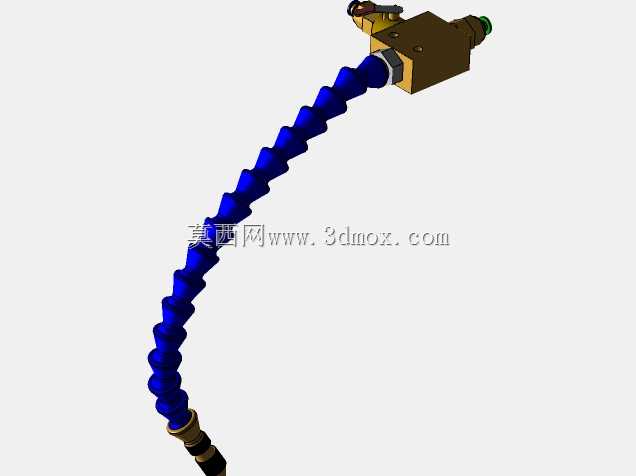

这款冷却液喷雾装置是面向金属切削加工场景设计的配套冷却部件，主要适配各类铣床、钻床、磨床、加工中心等机加工设备，在刀具对金属工件进行切削、磨削作业的过程中，承担切削区域的冷却、润滑与切屑吹扫功能。在实际机加工作业中，刀具高速接触工件会产生大量切削热，若热量无法及时散出，会快速造成刀具退火磨损、工件表面受热变形，直接影响加工精度与刀具使用寿命，这款喷雾装置通过双介质混合雾化的原理，将冷却润滑液与压缩空气充分混合后形成微米级雾化颗粒，精准喷射到刀具与工件的接触点位，相比传统的大流量浇注式冷却，雾化颗粒能够更充分地渗透到切削接触的微小缝隙中，不仅冷却效率更高，还能大幅减少冷却润滑液的消耗量，同时附带的高压气流可以及时将加工产生的细碎切屑从加工区域吹走，避免切屑刮花已加工表面，提升工件的表面加工质量。产品整体采用模块化的结构设计，主体阀块为方正的金属结构，预留了两个标准内螺纹接口，分别用于接入冷却润滑液管路与压缩空气管路，阀块上集成了调节拨杆，操作人员可以根据实际加工需求，灵活调整冷却液与压缩空气的混合比例，既可以切换为大流量冷却模式应对重切削的高热负荷场景，也可以调整为微雾润滑模式适配精加工、高速切削的低油量需求。连接喷嘴的部分采用可任意弯曲定型的万向竹节管结构，竹节管的每一节都可以手动调整角度与弯曲弧度，调整后能够保持固定姿态无需额外支撑，操作人员可以根据不同的加工工位、刀具长度、工件装夹位置，随意调整喷嘴的喷射角度与距离，确保雾化流始终精准对准切削核心区域，不需要额外安装固定支架，适配不同机床的复杂装夹空间。产品的安装边界十分灵活，主体阀块的两个端面预留了标准安装孔位，可以通过螺栓直接固定在机床的主轴侧面、工作台护板或者刀架附近的安装平面上，不需要对原有设备进行大规模改造，整体结构紧凑，安装后不会占用过多的机床作业空间，不会与刀具运动路径、工件装夹结构产生干涉，适配绝大多数常规机加工设备的加装需求。喷嘴部分采用耐磨的金属材质，出口处做了收束设计，能够让雾化流保持稳定的喷射形态，不会出现散射、滴漏的问题，在长时间的切削液冲刷与金属粉尘环境下也能保持稳定的工作状态，减少日常维护的频次。
