拖车导向支撑托轮结构设计

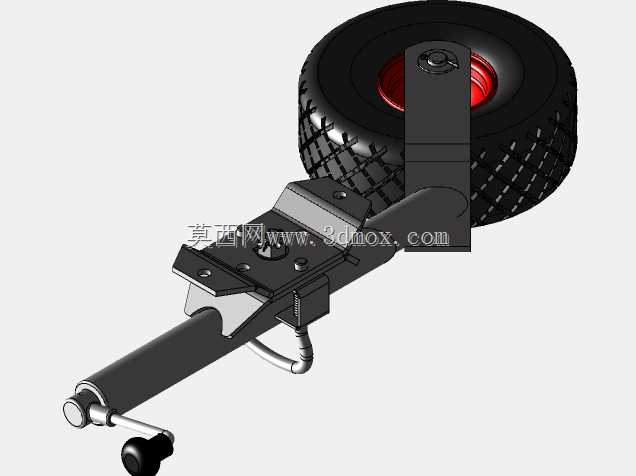

该托轮结构主要应用于轻型拖挂车辆、旅居挂车、小型货运拖车的前端支撑场景，在拖车与牵引车分离停放时，承担拖车前端的竖向承重作用，同时可在短距离挪车过程中实现导向移动，避免拖车前端直接接触地面造成磕碰或拖拽损伤，是拖挂类设备驻车、移位环节不可或缺的配套部件。在实际使用场景中，当拖车与牵引车完成脱钩操作后，可通过摇动摇臂驱动内部升降机构调整托轮的竖向高度，将拖车前端抬升至合适的离地间隙，保证拖车停放时的水平姿态，避免因前后高度差导致车体内载物滑移、连接结构受力变形；在需要短距离调整拖车停放位置时，托轮的橡胶轮体可配合尾部承重轮实现多方向转向移动，单人即可完成小范围的位置调整，无需额外吊装或牵引设备辅助。该产品的功能设计围绕承重、升降、移动三个核心需求展开，轮体采用深胎纹橡胶材质，既可以在硬化铺装路面顺畅滚动，也能在砂石、土路等非铺装路面提供足够的抓地力，避免移位过程中出现打滑侧偏；升降机构采用丝杠传动结构，摇臂设置在侧方便于操作的位置，传动过程平稳无卡顿，可实现高度的无级调节，调节到位后可通过侧边的锁止结构固定位置，避免承重过程中出现高度回落；连接支架采用加厚钢板冲压焊接成型，与拖车主梁的连接面预留了多组安装孔位，可适配不同截面尺寸的拖车纵梁，安装时无需对原车结构做大规模改动，仅需通过螺栓紧固即可完成装配。在设计思路上，整体结构优先考虑承重可靠性与操作便捷性，轮架部分采用单侧悬臂支撑结构，在保证轮体转动自由度的同时，尽可能缩小结构整体的横向占用空间，避免托轮突出车体过宽影响通行；摇臂末端设置了防滑握柄，操作时施力更顺手，长时间摇转也不易磨手；轮体内部采用密封式轴承结构，可阻挡灰尘、泥水进入转动副，降低日常维护频次，延长部件的整体使用寿命。从安装边界来看，该托轮的安装面为平直钢板结构，适配的拖车纵梁高度范围覆盖常规轻型拖车的通用尺寸，升降行程可满足不同离地间隙的拖车使用需求，轮体直径经过优化设计，在保证足够越障能力的前提下，尽可能降低收起状态下的最小离地间隙，不会影响拖车正常行驶时的通过性，收起后可通过锁销将托轮固定在抬升位置，避免行驶过程中托轮意外下落触碰路面引发安全隐患。
