手动方形侧装式闸阀工业结构设计

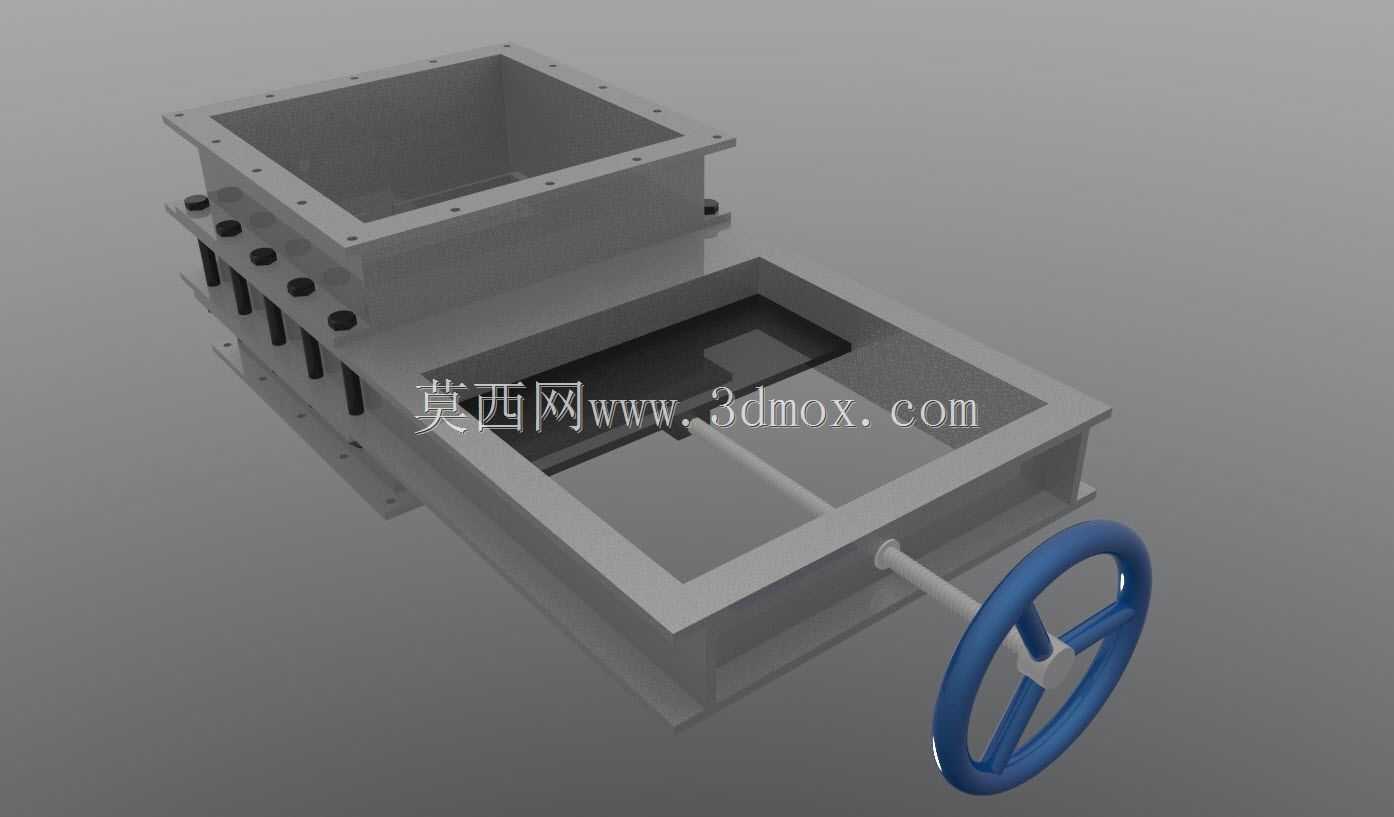

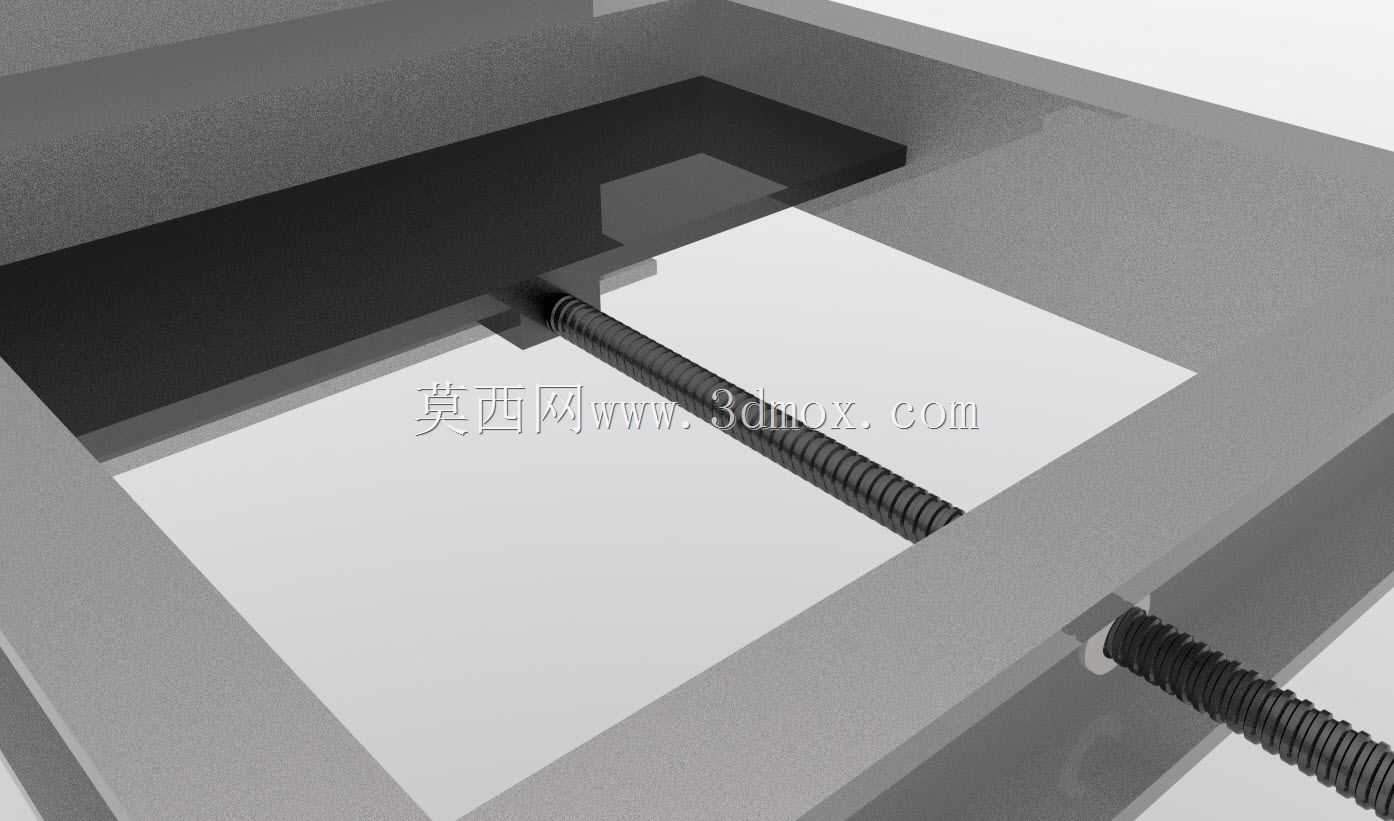

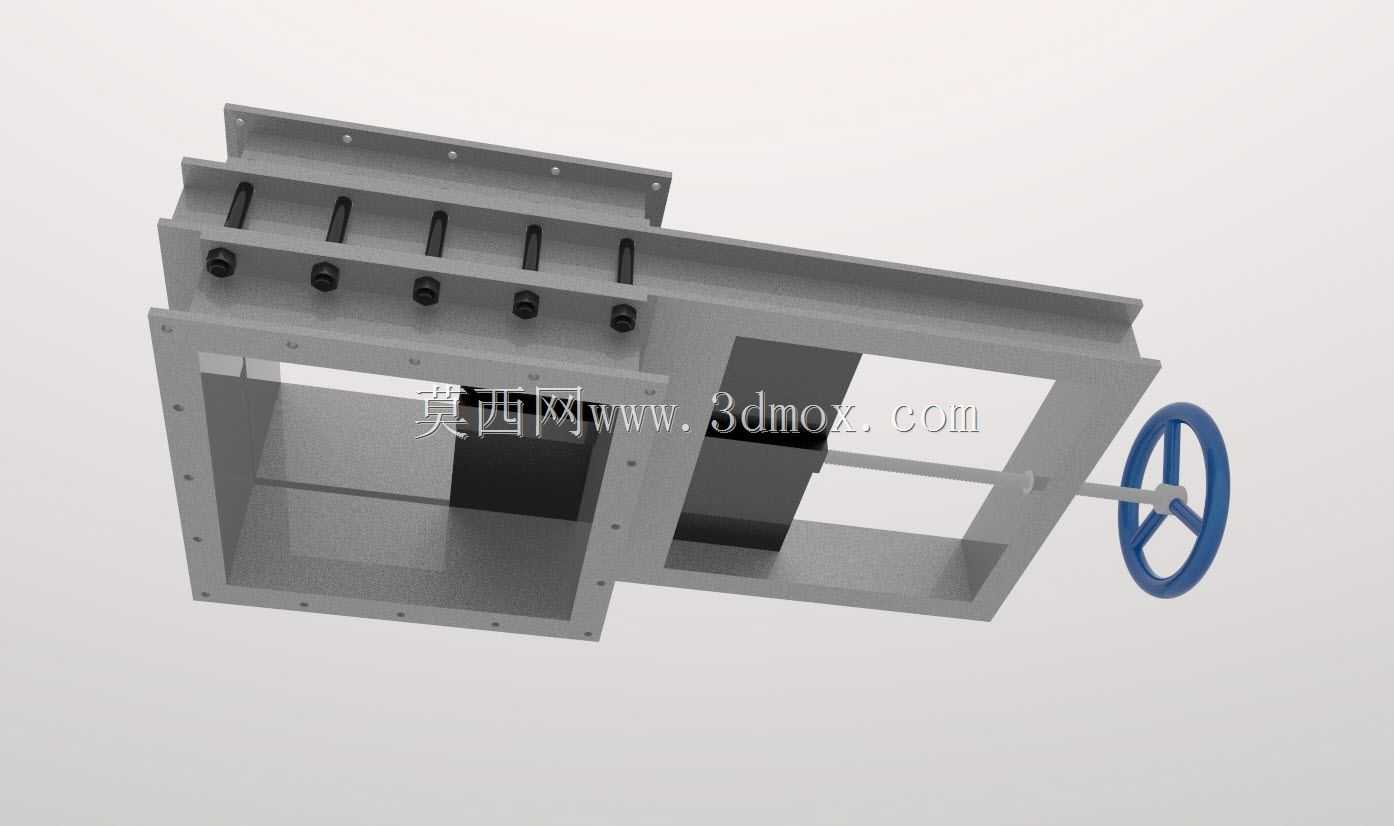

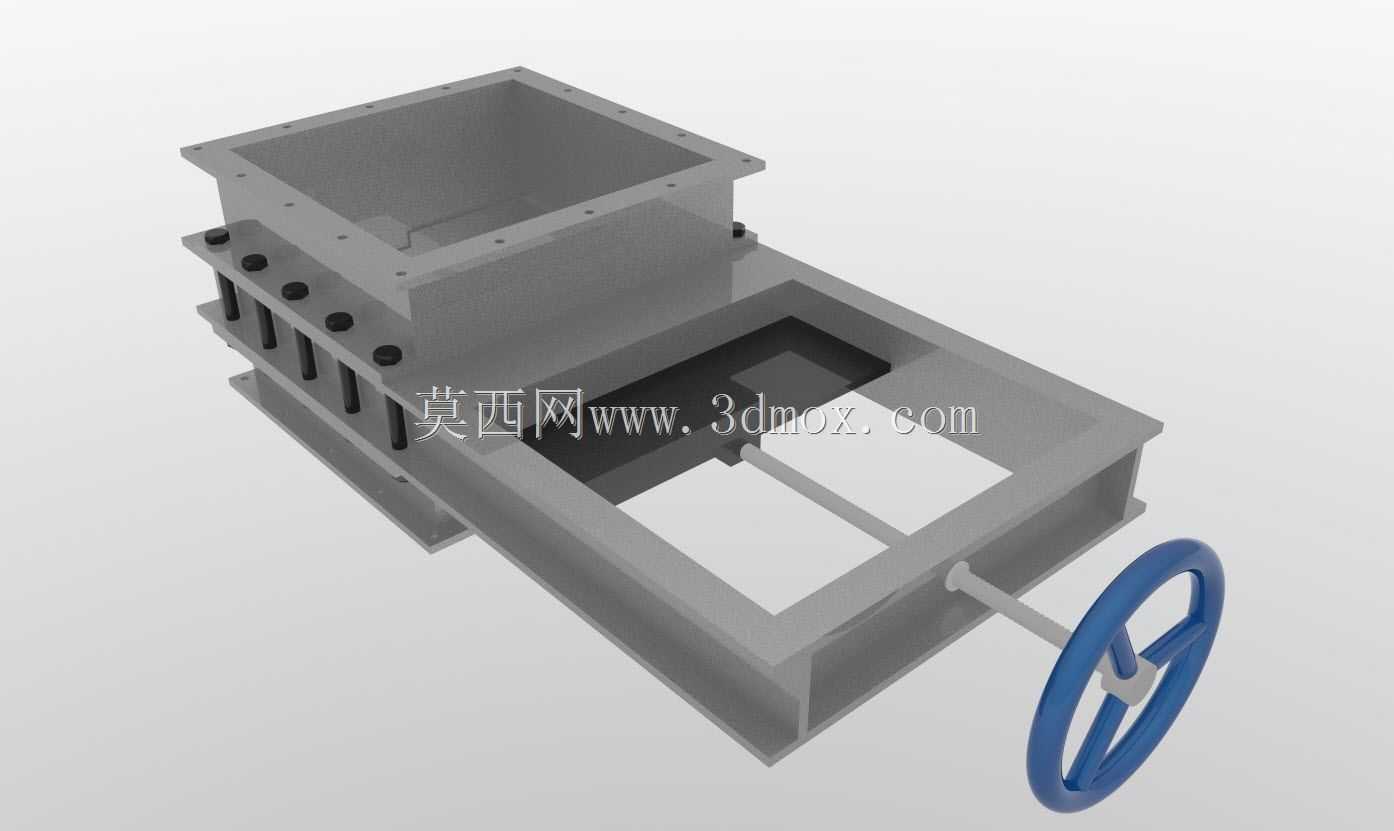

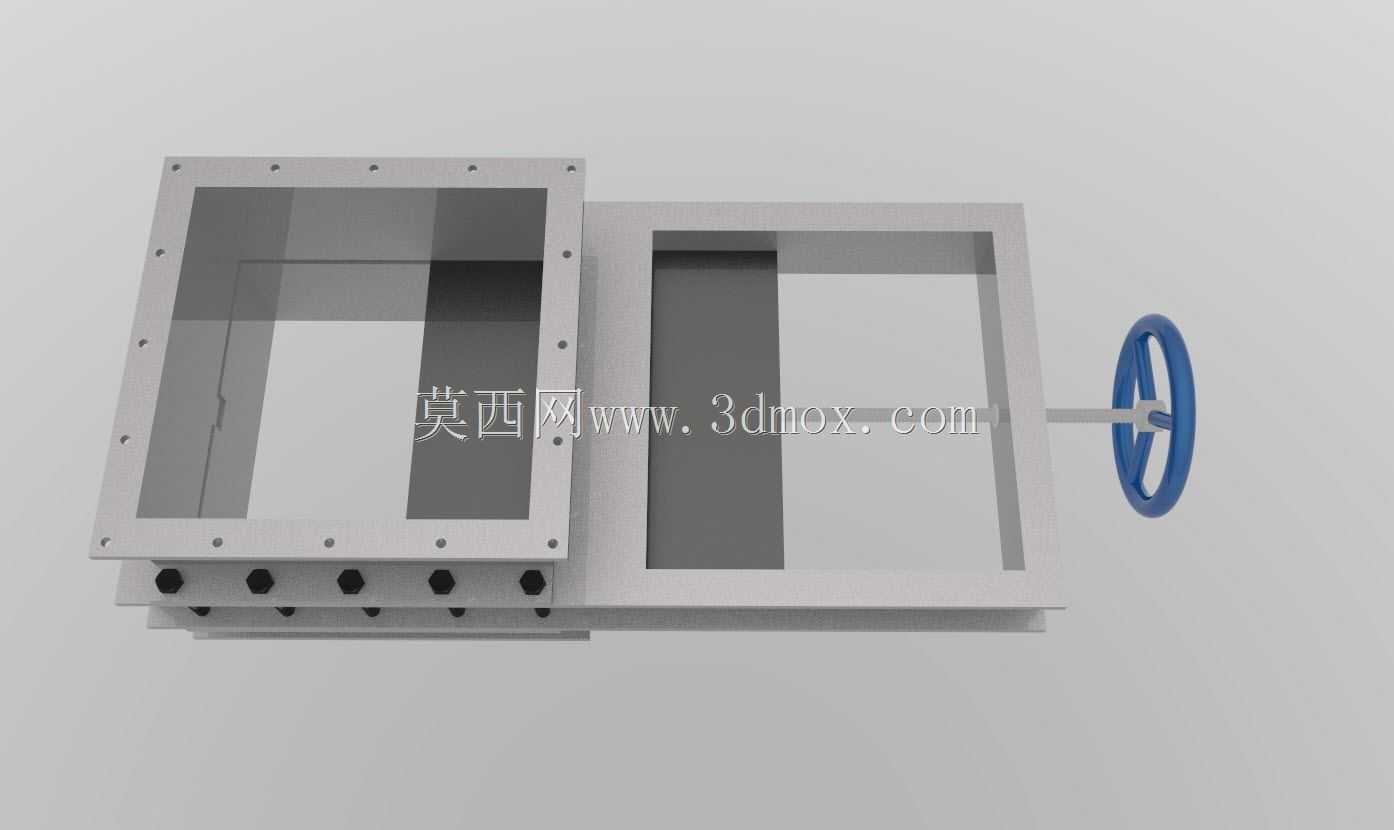

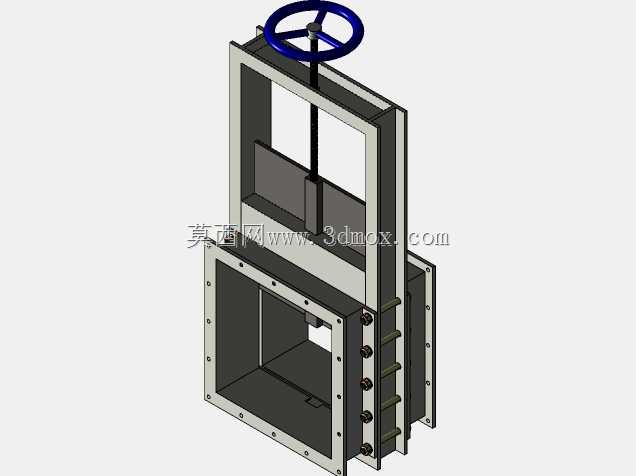

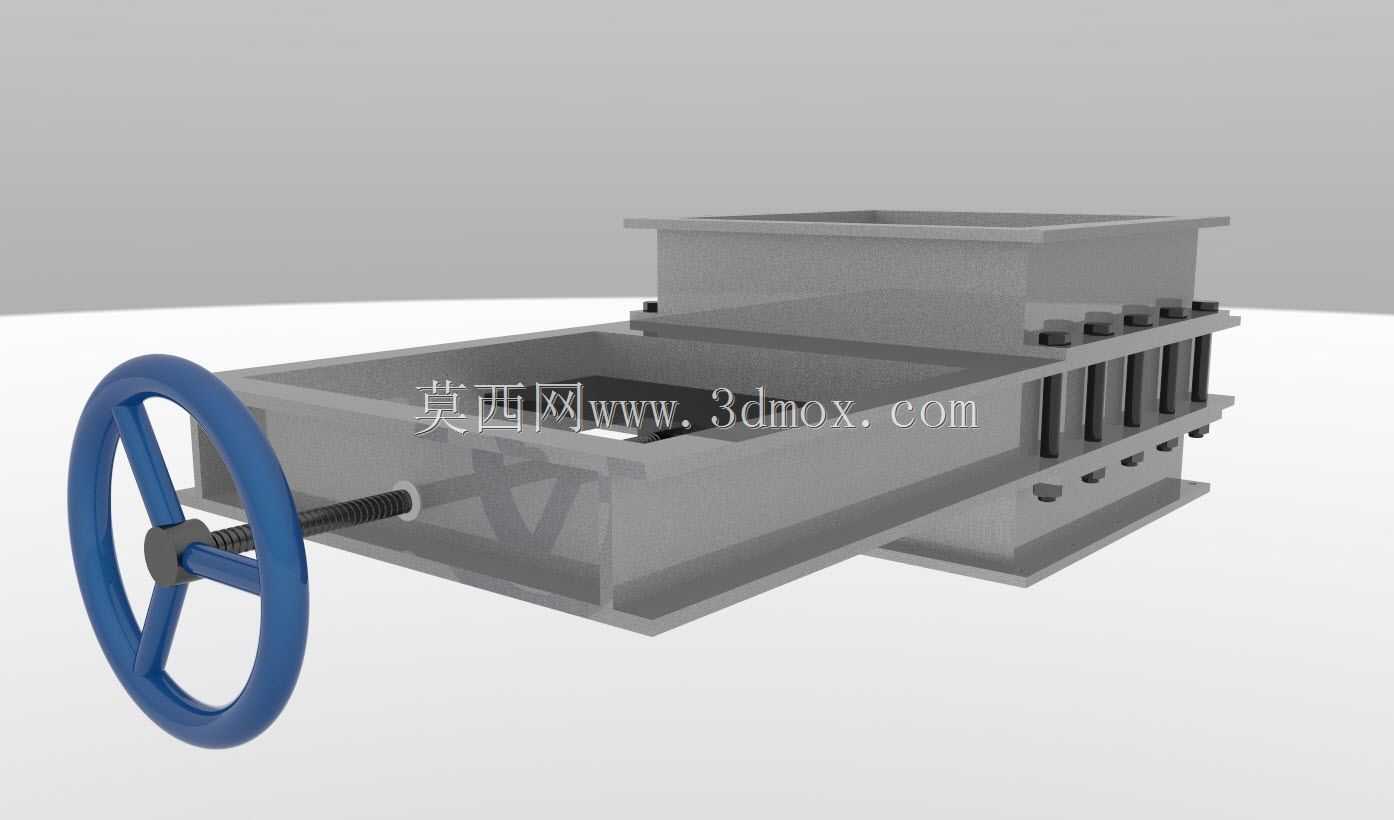

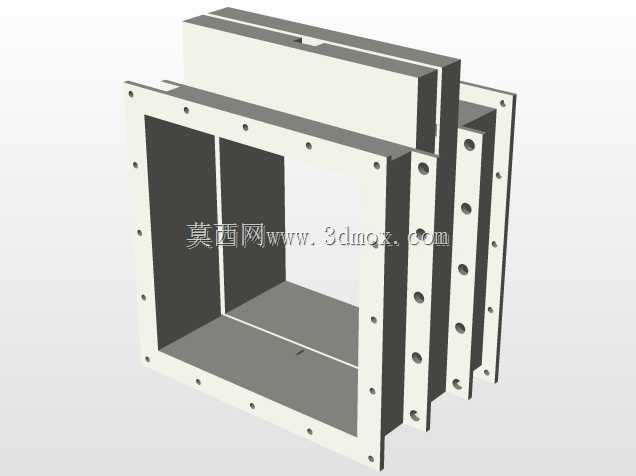

这款侧装式手动闸阀主要应用于粉体输送、通风除尘、散装物料卸料、低压流体输送等工业场景，常见于粮食加工、建材生产、冶金除尘、环保废气处理等行业的方形管道通断控制环节，核心作用是在管路系统中实现介质通路的完全截断或全开导通，不适用于流量调节工况，避免闸板长期处于半开位置受介质冲刷造成密封面磨损，影响截流密封性能。该闸阀采用方形法兰连接结构，适配同规格的方形风管、料仓出料口、溜槽接口，安装时需保证阀体两端法兰与对接管路的法兰面完全贴合，螺栓对角均匀紧固，避免因安装应力造成阀体变形，导致闸板卡滞或密封失效。产品功能设计上，采用手轮驱动的梯形螺纹传动结构，转动手轮时通过阀杆带动闸板沿阀体内部的导向槽做直线升降运动，实现闸板的启闭动作，梯形螺纹具备良好的自锁性能，可让闸板停留在任意行程位置不会自行滑移，保证启闭状态的稳定性；闸板与阀座密封面采用平面贴合结构，全开状态下闸板完全收纳入阀体侧腔，管路内部无遮挡构件，介质流通阻力极小，不会出现介质卡滞、积料堵料的问题，尤其适合输送含固体颗粒的粉体、浆体类介质。设计思路上，整体采用分体式框架结构，阀体由上下框架、侧密封组件、导向压条等部件通过螺栓拼接而成，加工时可分别对各组件进行平面铣削加工，保证密封面的平面度要求，降低整体铸造加工的难度，同时后期维护时可单独拆卸更换磨损的闸板或密封件，无需整体拆卸阀体，降低运维成本；手轮采用三辐条轮式结构，握持操作力矩适中，无需额外加装辅助杠杆即可完成启闭操作，阀杆伸出位置设置防尘密封套，避免外界粉尘进入螺纹传动副造成卡滞磨损。外形尺寸方面，阀体主体为方形箱式结构，进出口法兰的螺栓孔采用等间距排布设计，适配行业通用的方形管道安装尺寸，手轮伸出方向与管路轴线垂直，安装时需预留足够的手轮操作空间，保证操作人员可顺畅转动手轮完成启闭动作，阀体底部设置安装支脚，可通过支脚将阀体固定在支撑钢架上，分担管路承载的重量，避免法兰连接处受重力拉扯出现密封泄漏问题。
