带流场分析的三通式文丘里管结构

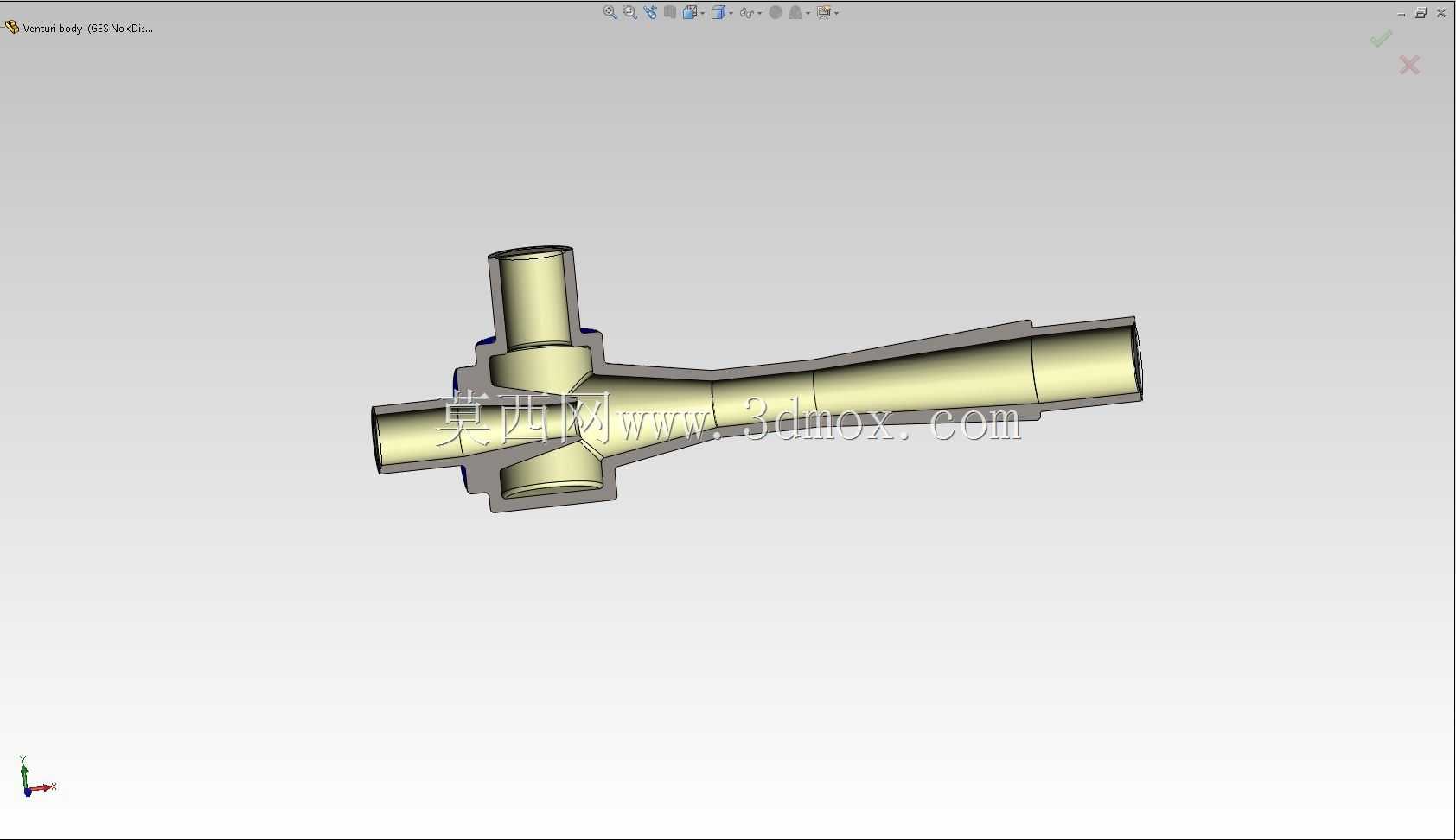

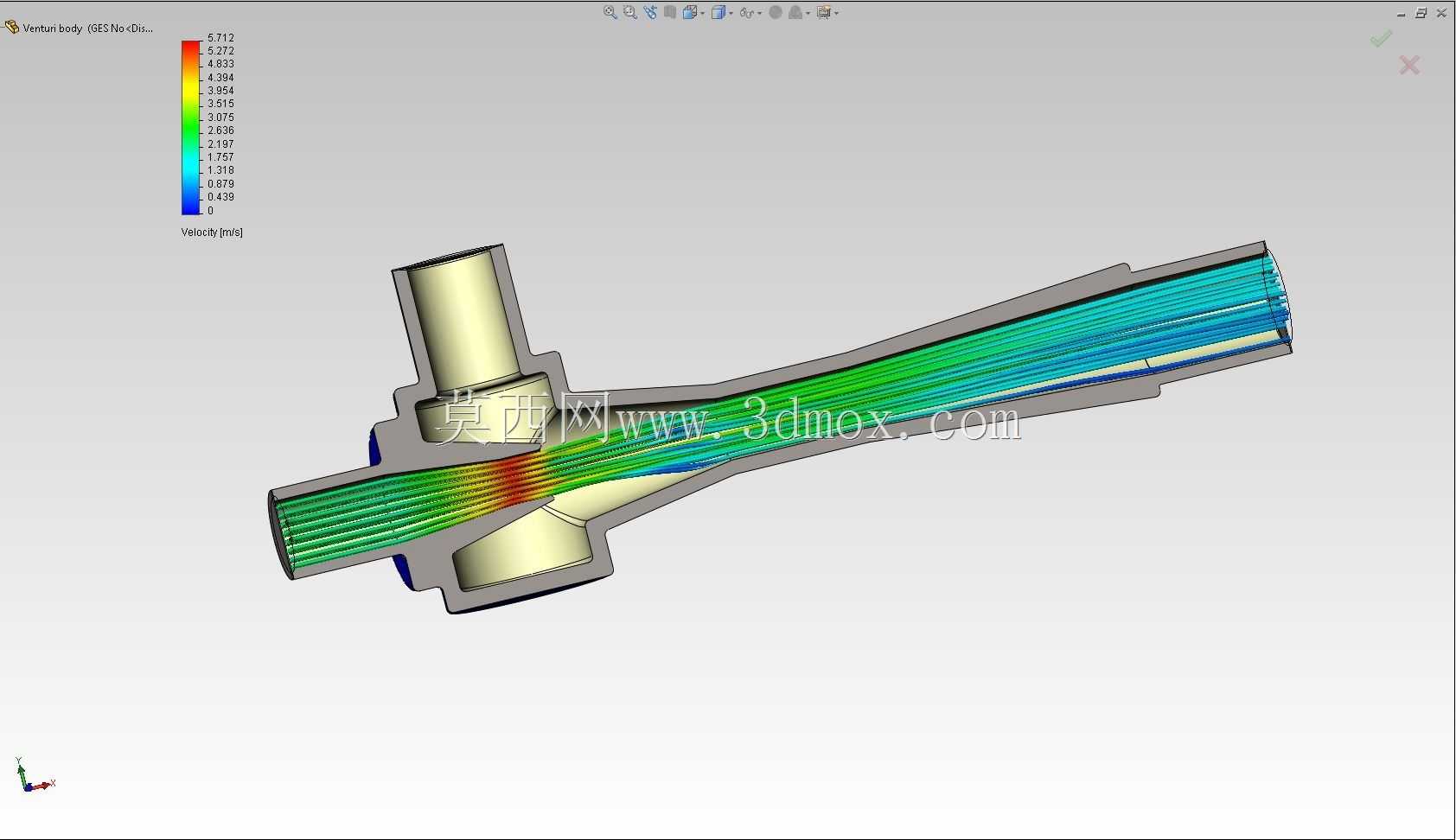

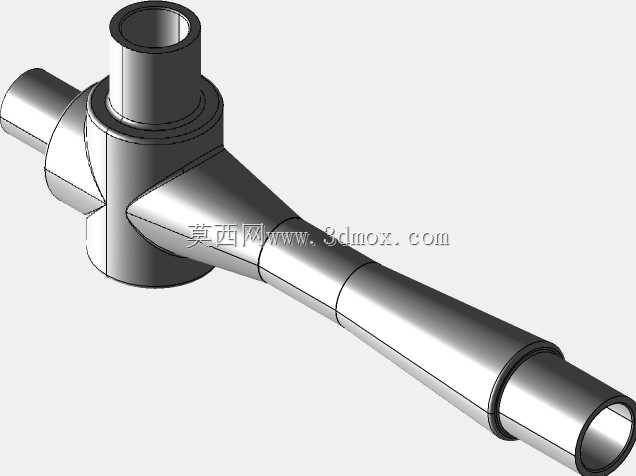

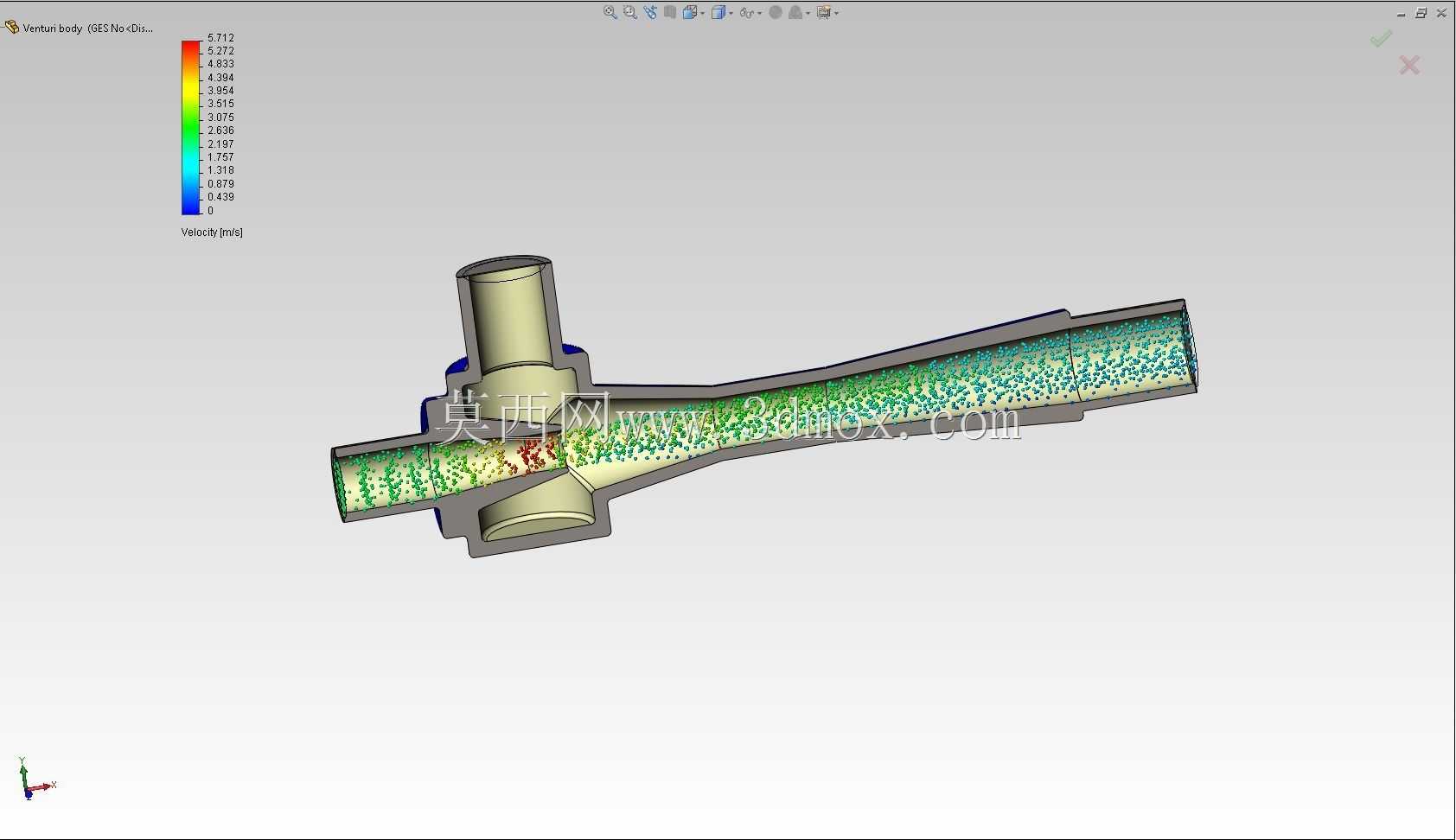

这款文丘里管体结构，是流体输送与测控系统中常用的核心节流类部件，广泛应用在工业给排水、化工流体输送、暖通空调循环、农业灌溉计量、发动机进气系统等场景中，既可以承担管路内流体的流量精准测量功能，也可依托文丘里效应实现流体的引射、混合、降压等工艺作用，适配清水、油气混合介质、低压蒸汽、洁净气体等多种常见工业流体的工况需求。从结构设计来看，该款采用三通式布局，区别于常规直通式文丘里管，额外设置的侧向接口可实现支路流体汇入、测压取样或者旁路引流的功能，无需在管路上额外加装三通接头，减少了管路连接的密封点位，降低了现场安装的泄漏风险。整体流道采用经典的文丘里线型设计，依次设置入口平直段、渐缩收缩段、喉道段、渐扩扩散段，所有流道过渡位置均做了大圆角顺滑处理，避免流体在转角位置产生涡流死区，既能够降低流体通过时的压损，减少输送过程的动力损耗，也能避免介质内杂质在流道拐角处沉积堵塞，提升长期运行的稳定性。设计阶段针对内部流场做了仿真验证，通过流速云图可以直观看到，流体在收缩段逐步加速，喉道位置达到流速峰值，进入扩散段后流速平缓回落，压力逐步恢复，整个流场分布均匀无明显紊流区，保证流量测量的精度稳定性，也减少了高速流体对管壁的冲蚀磨损。安装边界上，三个连接端口均采用标准同轴接口设计，可直接对接同通径的工业管路，安装时只需保证入口前保留足够长度的直管段，出口侧避开急弯弯管与调压阀组，即可满足测量精度要求，整体结构紧凑，侧向接口与主管路采用一体化成型结构，相比拼接式结构强度更高，可承受更高的管路工作压力，适配中低压流体输送管路的安装需求，日常维护无需整体拆解，只需定期检查测压口通畅即可长期稳定运行。
