剪式手动拨动顶升作业工具结构

这款手动拨动式剪型顶升工具，主要面向小型设备检修、轻型构件安装、家用车辆应急换胎、工位小型工装高度微调等场景使用，属于轻载手动起重作业类工具，相比传统液压类顶升设备，它不存在液压油泄漏、密封件老化失效的隐患，整体结构纯机械传动，日常存放无需特殊养护，在低温、高粉尘等恶劣作业环境下也能保持稳定的作业性能，不会因为低温导致液压油黏度上升影响顶升效率，也不会因为粉尘堵塞液压阀组造成设备故障。

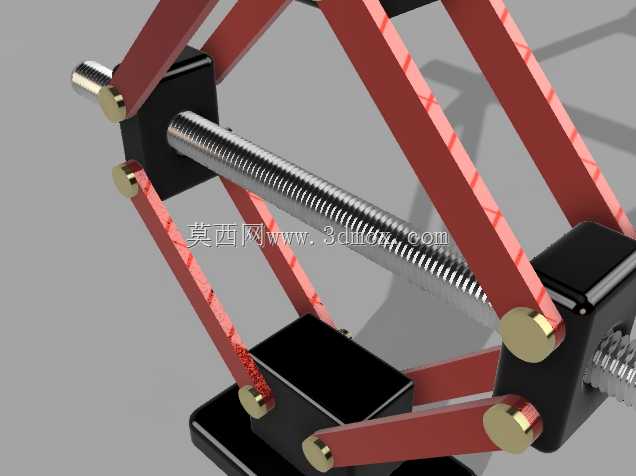

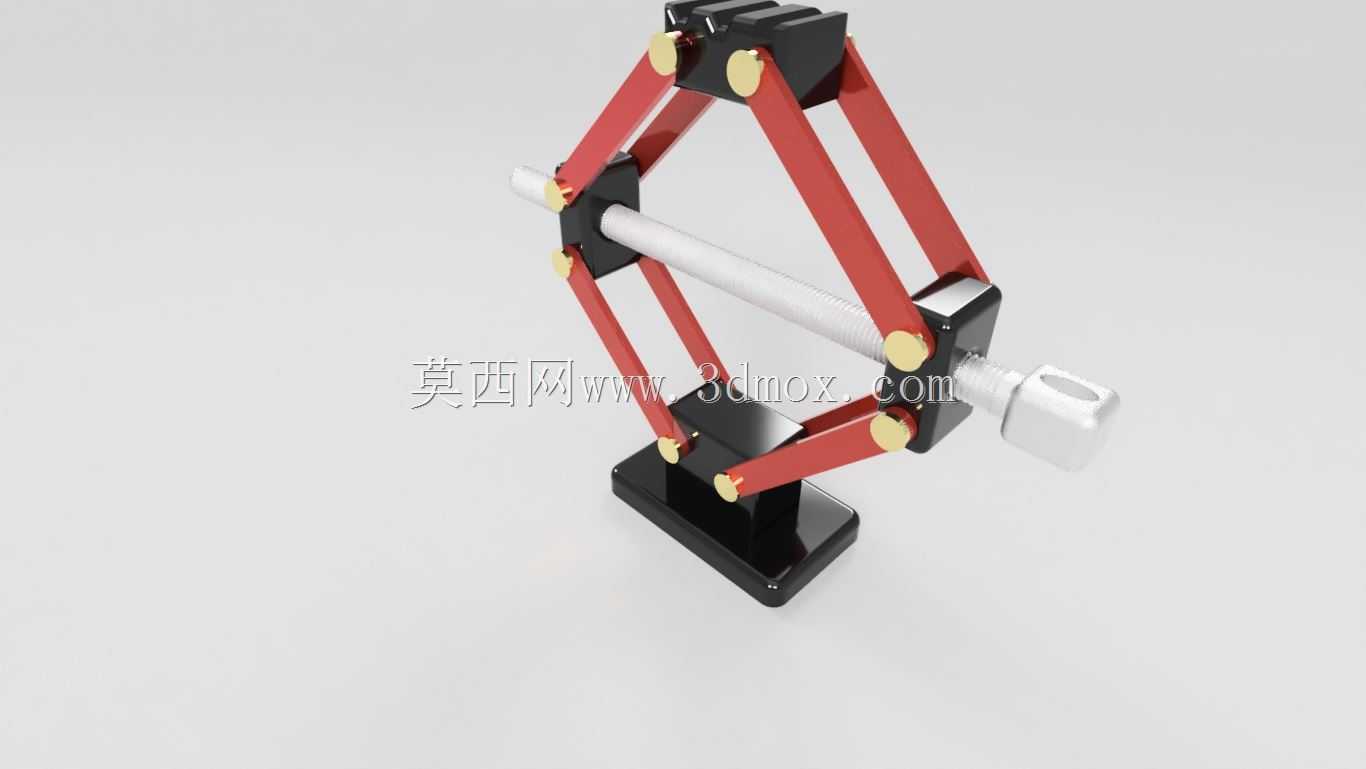

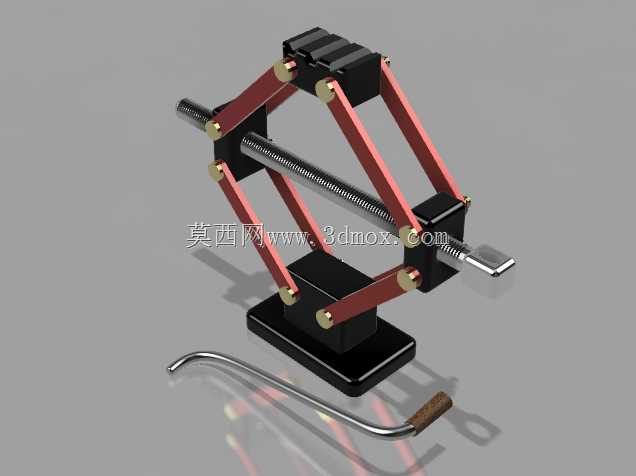

从功能特性来看，该工具采用对称剪式连杆增力结构，通过中部贯穿的传动丝杆转动，带动两端的螺母座沿丝杆轴向做相向或反向移动，进而驱动剪式连杆组完成展开顶升与收拢下降动作，顶升过程中传动丝杆具备自锁特性，当停止转动操作杆时，丝杆与螺母间的螺纹副摩擦力可以牢牢锁止当前顶升高度，不会出现负载下滑、回落的安全隐患，作业全程无需额外加装锁止销或者安全支撑结构，单人即可完成全部操作。配套的弯型操作杆采用杠杆式设计，操作人员只需要较小的扳动力就可以驱动丝杆转动，完成重载顶升动作，大幅降低长时间作业的操作疲劳度。

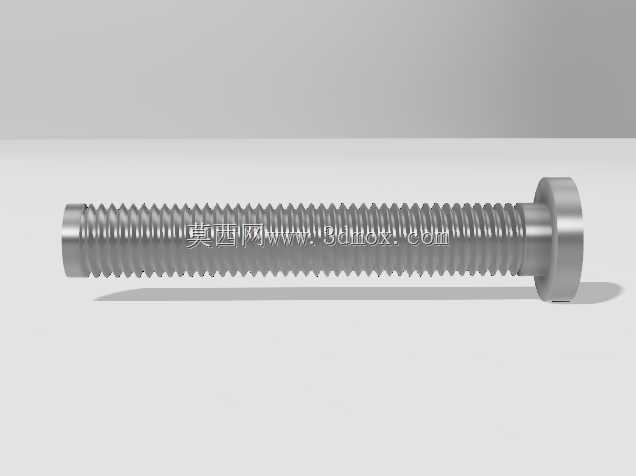

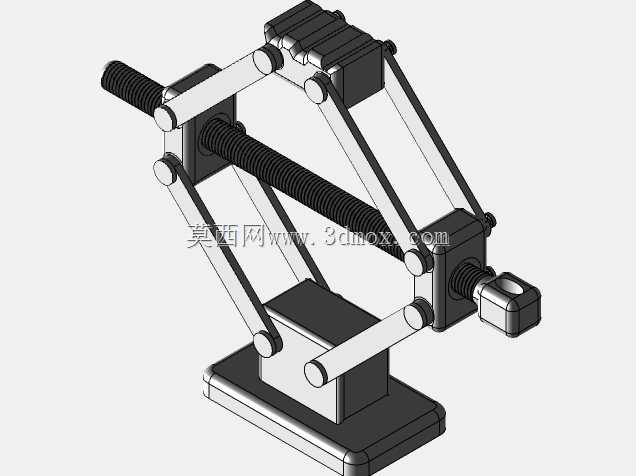

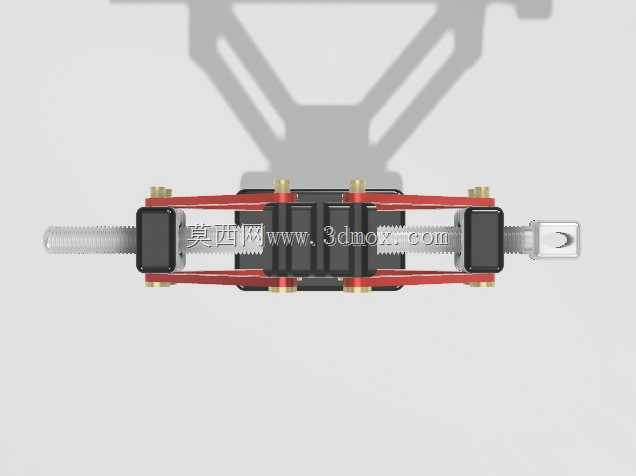

在设计思路上，这款工具优先考虑了结构紧凑性与操作便捷性的平衡，整体采用上下双层对称剪臂布局，每组剪臂通过铰接销轴连接，铰接位置加装耐磨衬套，减少反复伸缩过程中的铰接磨损，延长设备整体使用寿命；底部采用加宽矩形支撑底座，增大与地面或者支撑面的接触面积，降低单位面积压强，即使在相对松软的地面作业也不容易出现下陷、侧翻的问题；顶部设置防滑承载台，表面做防滑纹理处理，与被顶升物件接触时可以增大摩擦力，避免顶升过程中物件滑移脱落，提升作业安全性。传动丝杆采用梯形传动螺纹，相比普通三角螺纹具备更好的传动效率与承重能力，同时螺纹升角满足自锁条件，兼顾传动性能与安全性能。

从安装与使用边界来看，该工具收拢状态下整体高度较低，可以轻松放入车辆底盘、设备底座等低位间隙中，无需提前垫高或者清理过多底部空间；最大顶升高度可以满足常规小型车辆换胎、轻型设备抬升检修的高度需求，额定承载范围覆盖日常民用、小型工位作业的多数轻载顶升场景。整体结构没有外露的高压管路、脆弱密封部件，收拢后体积小巧，可以随车放置或者收纳在工具箱内，不会占用过多储物空间，日常携带与转运都十分方便。作业过程中操作人员只需要将工具放置在平整支撑面，对准被顶升物件的承重位置，插入操作杆往复拨动即可完成顶升，到达目标高度后即可直接开展检修、安装作业，操作门槛极低，即使没有经过专业培训的人员也可以快速上手使用。
