手动十字穿心螺丝刀三维数模结构设计

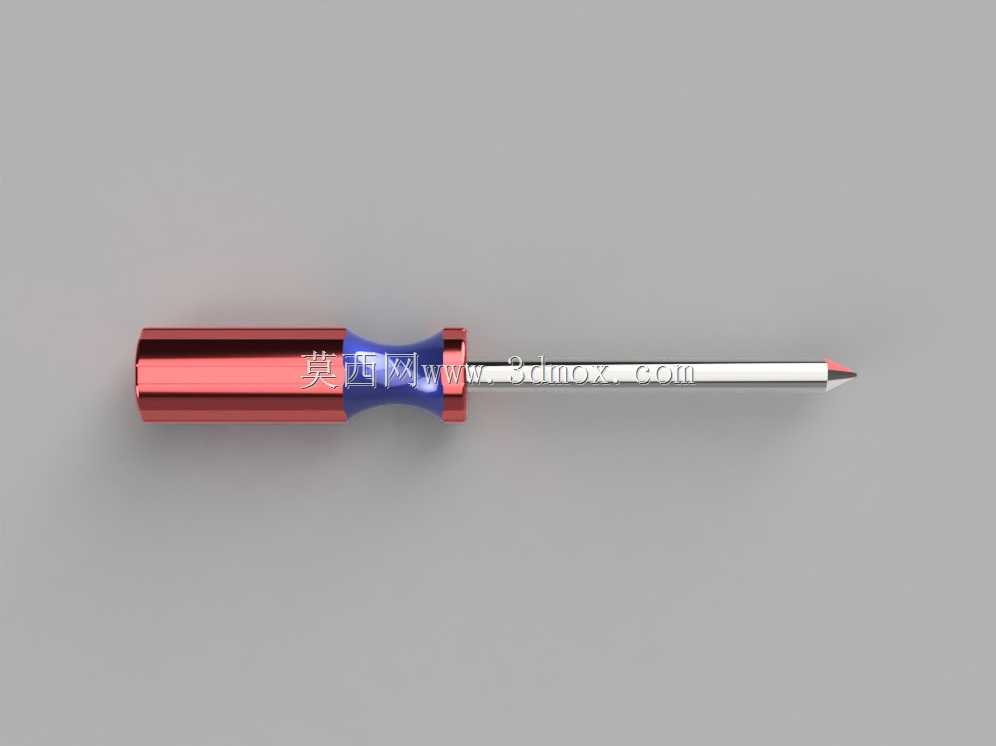

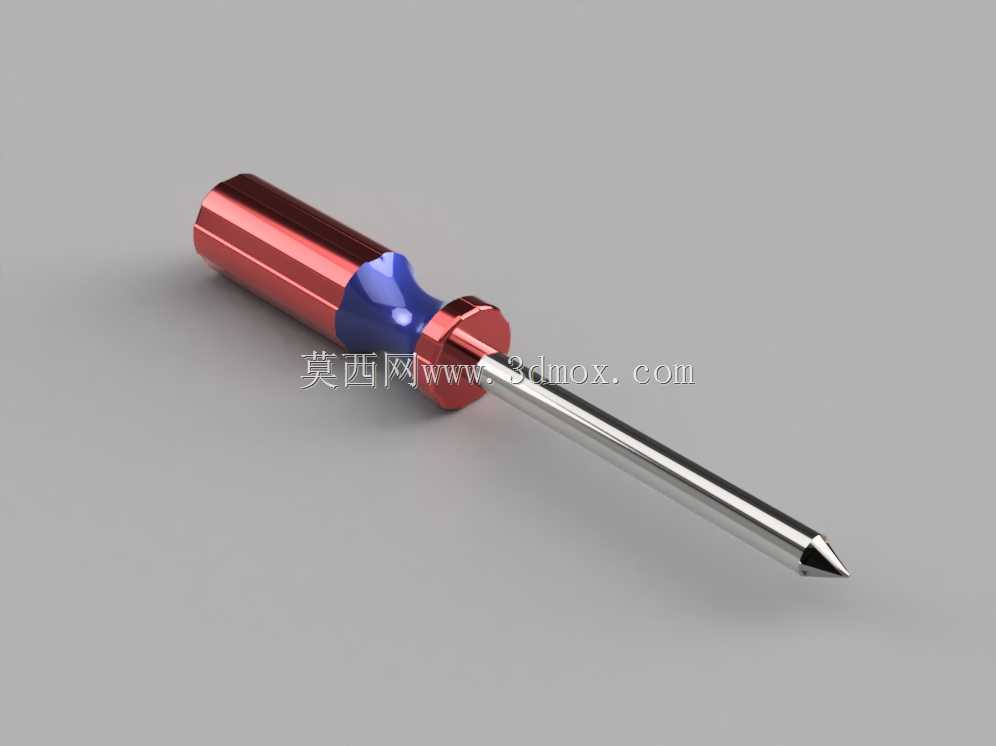

　　日常设备维保、装配产线、五金加工场景里，手动螺丝刀是出现频率最高的基础工装之一，这款穿心结构的十字螺丝刀，核心针对需要施加较大轴向敲击力的紧固、拆卸工况设计，区别于普通穿心柄无法承受锤击的普通塑柄螺丝刀，杆身直接贯通手柄尾部，遇到锈蚀螺栓、过盈配合的自攻螺丝时，可以直接用手锤敲击柄尾施加冲击力，不会出现杆身回缩、手柄开裂的问题。从结构设计逻辑来看，这款螺丝刀的杆身采用一体化合金钢材加工，工作端的十字批头做了等厚铣削处理，批头的四个啮合面做了微小的倒锥角度，拧动螺丝时可以自动卡入螺丝槽口，不会出现打滑脱槽的问题，避免刮花螺丝槽导致螺丝报废。

　　杆身的光杆部分做了表面镀铬处理，既可以提升防锈能力，也能降低杆身与工件过孔的摩擦阻力，在深孔拧螺丝的场景下不会出现卡滞。手柄部分采用双色注塑结构，前段靠近批头的位置做了六边形的防滑滚花结构，需要精细调整螺丝位置的时候，手指可以捏在这个位置做小幅度的旋转微调，不需要整手握持手柄，适合电子装配、精密仪器维保这类需要小扭矩精确操作的场景。手柄的主体握持区做了符合人体工学的弧面收腰，表面的红色软胶层做了细密的防滑纹理，手上沾有少量油污、切削液的时候也能保持足够的握持摩擦力，不会出现施力打滑的问题。手柄尾部的金属端盖和杆身是过盈压装配合，端面做了平整的淬火处理，承受锤击的时候不会出现端面变形、卷边的问题，长期敲击使用也不会出现端盖脱落的情况。

　　从安装边界和尺寸适配来看，这款螺丝刀的批头规格适配常规M3到M6的十字槽机丝、自攻螺丝，杆身长度覆盖大部分常规设备的螺丝安装深度，手柄的最大外径控制在35mm以内，即使在狭窄的设备腔体内操作，也不会和周边的元器件、结构件发生干涉。在实际产线应用中，这类穿心螺丝刀除了常规的螺丝紧固拆卸，还可以配合手锤完成小型销钉的冲装、薄金属板的定位冲眼等辅助作业，一杆多用可以减少工位上的工具摆放数量，提升装配作业的效率。

　　设计建模的时候，需要重点关注几个配合公差：批头和螺丝槽的啮合尺寸公差要控制在0.05mm以内，间隙过大会导致啮合不紧容易打滑，间隙过小会出现批头卡入螺丝槽无法拔出的问题；杆身和手柄注塑结合的位置要做滚花卡位结构，避免大扭矩拧动的时候杆身和手柄发生相对转动；尾部端盖和杆身的配合要做足够的压装过盈量，承受反复锤击冲击的时候不会出现松脱。另外杆身的热处理硬度要控制在HRC52-56区间，硬度过高会导致批头受冲击的时候容易崩裂，硬度过低会导致批头拧动高硬度螺丝的时候快速磨损，缩短工具的使用寿命。手柄的软胶材质要选用耐油橡胶，长期接触机油、防锈油、清洗剂的时候不会出现老化开裂、发黏的问题，适配车间复杂的使用环境。
