金属闭合链环传动牵引链条结构

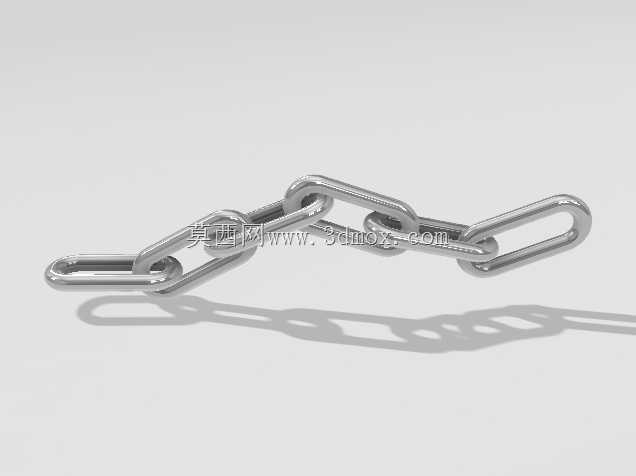

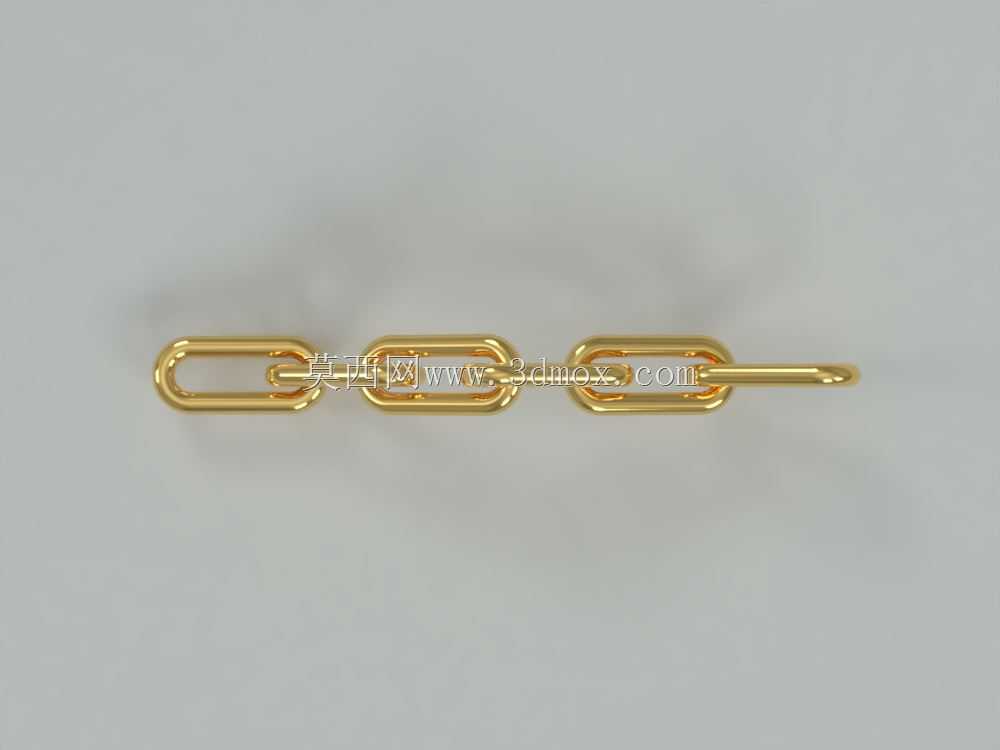

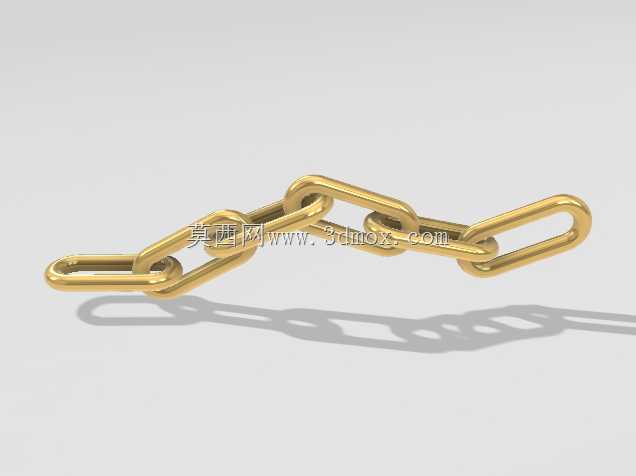

日常做设备结构选型时，链条这类基础构件的适配性往往直接决定整套传动或牵引机构的运行稳定性，不同于皮带、齿轮这类定传动比构件，链条的柔性连接特性让它在长距离动力传递、重载牵引场景里有不可替代的优势。从结构上看，这套链条采用标准长圆形链环依次铰接扣合的结构，单个链环的截面为等直径圆钢弯制对接成型，相邻链环可在扣合位置实现小角度自由转动，能适配水平传动、垂直提升、倾斜牵引等多种布置走向，不会因为走向弯折出现卡滞或应力集中断裂的问题。在实际工业场景里，这类等径链环组成的链条覆盖的使用场景非常广，轻载场景下可作为小型输送线的牵引构件，搭配链轮实现工位间的工件转运，安装时只需要保证两端链轮的中心距处于链条张紧行程范围内，预留3%到5%的张紧余量即可，不需要额外做复杂的张紧机构调整；重载场景下可作为起重设备、吊装索具的受力构件，链环之间的铰接结构能让受力均匀分散到每一段扣合位置，不会因为局部载荷突变出现整体脆断。设计这类链条结构时，首先要确定单节链环的内长、内宽尺寸，这两个参数直接决定了适配链轮的齿距、齿厚参数，一旦尺寸偏差超过0.2mm，运行时就会出现跳齿、卡链的问题；其次要控制链环对接位置的焊接强度，弯制成型后的对接焊缝需要做打磨平滑处理，避免焊缝凸起位置和相邻链环摩擦造成额外磨损，同时焊缝位置要做等强度处理，保证整根链条的破断拉力偏差不超过单环额定载荷的10%。从安装边界来看，这类链条的布置需要避开尖锐棱角的构件接触，防止运行过程中链环表面被硬划伤产生应力裂纹，同时水平布置时的下垂度不能超过两链轮中心距的2%，垂直布置时需要在下端加装配重张紧装置，避免链环脱槽。另外链环之间的转动间隙需要控制在合理范围，间隙过小会导致铰接位置转动卡滞，运行阻力成倍增加，间隙过大会导致传动过程中冲击载荷变大，加快链环和链轮的磨损速度，正常常温工况下的配合间隙控制在链环截面直径的1%到1.5%区间最为合适。做三维建模时，每一段链环的曲面过渡都要保证平滑，弯制位置的圆角不能出现褶皱或截面变形，否则后续做有限元受力分析时，变形位置会出现应力集中的误判，影响后续的载荷校核结果。
