小型离心式工业通风机结构设计

这款小型离心式通风机主要面向狭小空间的通风散热、局部排风场景设计，可广泛应用于小型工业设备机柜散热、电子控制柜通风、小型工艺设备局部排风、实验室小空间换气等场景，能够在有限安装空间内提供稳定的风压与风量，完成定向气流输送，带走设备运行产生的积热，或是将局部区域的污浊空气定向排出，保障设备运行环境温度处于合理区间，避免元器件因积热出现性能衰减、寿命缩短的问题。

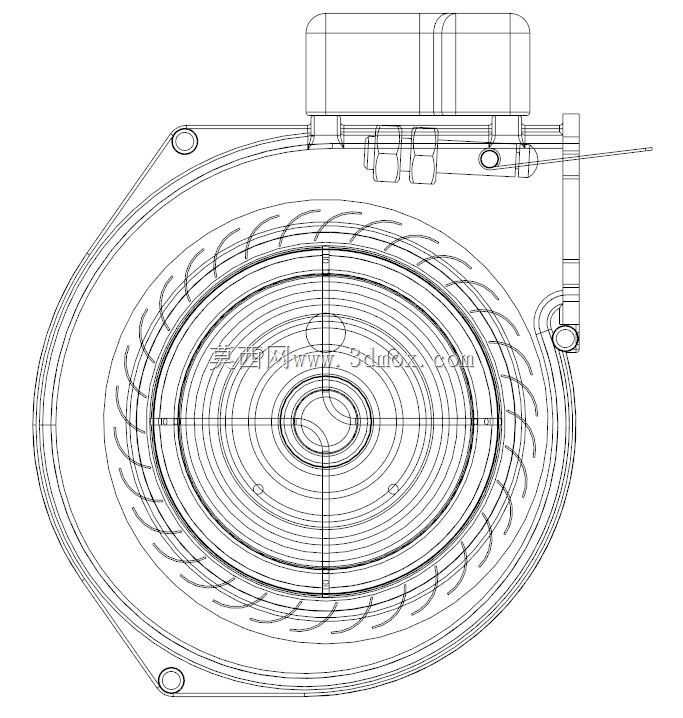

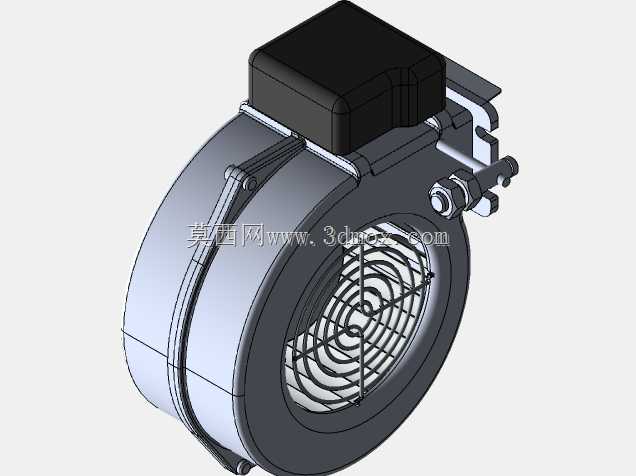

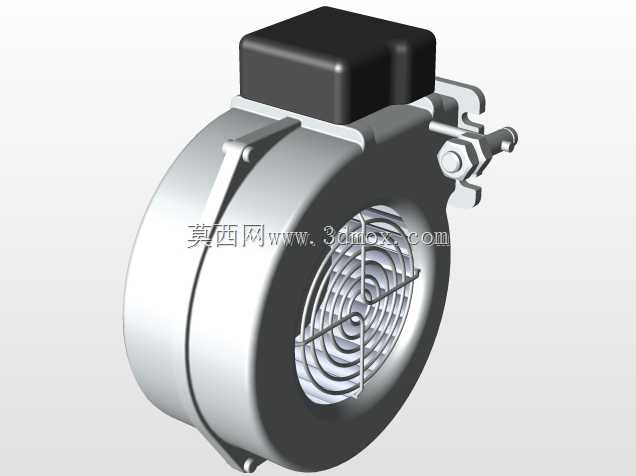

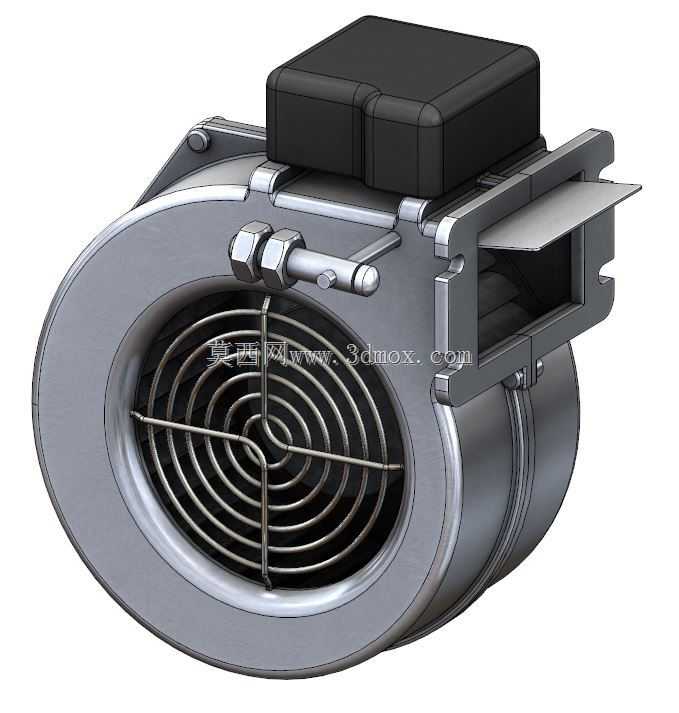

从功能特性来看，该风机采用前倾式离心叶轮结构，相比同尺寸轴流风机能够提供更高的出口风压，适合搭配短距离通风管道使用，气流从正面进风口轴向吸入后，经叶轮加速沿蜗壳切向从侧方出风口送出，出风口采用快装式卡扣结构，可快速对接标准规格的通风软管或硬质风道，无需额外定制转接件。风机前端设置金属防护网罩，采用十字支撑加螺旋环筋的结构，既能够避免异物进入叶轮腔造成卡滞，也不会对进风气流造成过多阻力，网罩表面做钝化处理，长期使用不易锈蚀。顶部集成独立的接线盒结构，接线腔与风机流道完全隔离，可避免接线部位暴露在流通气流中积灰受潮，接线盒采用卡扣式上盖，无需专用工具即可完成接线操作，适配常规工业供电接线需求。

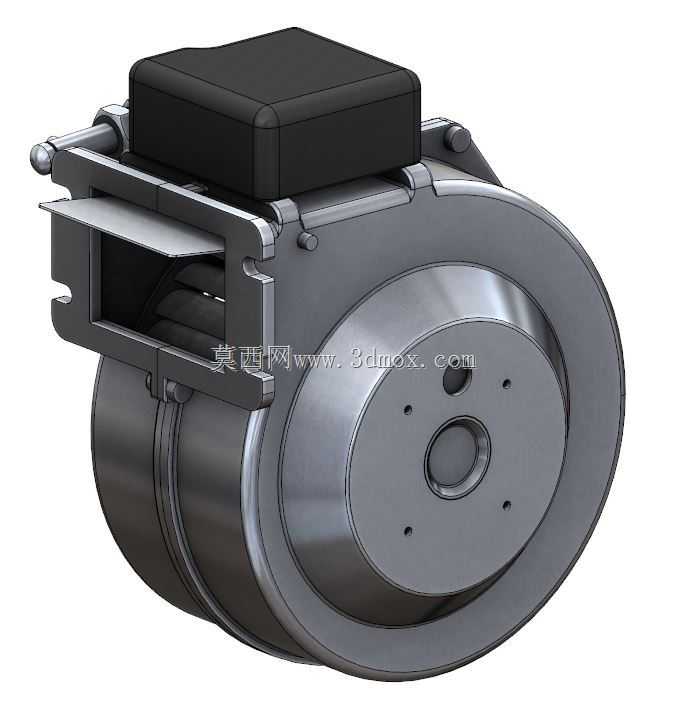

在设计思路上，这款风机优先考虑安装适配性与维护便捷性，整体壳体采用冲压成型的金属蜗壳，结构强度高且形位公差控制精准，叶轮与壳体之间的间隙控制在合理范围，既避免运转过程中出现刮蹭，也能减少间隙漏气带来的效率损失。安装结构采用侧面集成的快装支架，支架上预留标准安装孔位，可直接固定在设备侧壁或是安装平面上，无需额外制作安装转接件，整体安装边界紧凑，进风口侧预留足够的进风空间，不会因为贴靠安装面造成进风受阻，出风口方向可根据安装需求调整角度，适配不同的风道走向需求。整机的外形尺寸适配小型设备的安装空间，不会占用过多设备内部容积，同时兼顾运转稳定性，叶轮做动平衡校正，运转过程中振动小、噪音低，适合在有人值守的设备场景长期使用，日常维护仅需定期清理进风网罩附着的积尘，即可保障风机长期稳定运行，无需复杂的拆解保养。
