适配12mm销钉的机械自锁锁止机构

这款自锁锁止机构主要面向工业装配、工装夹具、小型机械限位场景设计，核心适配直径12mm的圆柱销钉完成锁止固定，可广泛应用在需要防止销钉受振动、外力冲击出现旋出、脱出的工位上，比如自动化生产线的工件定位工位、小型设备的快拆结构限位、工装治具的销钉固定环节，替代传统的螺母防松、开口销限位方案，减少装配步骤，提升锁止可靠性。

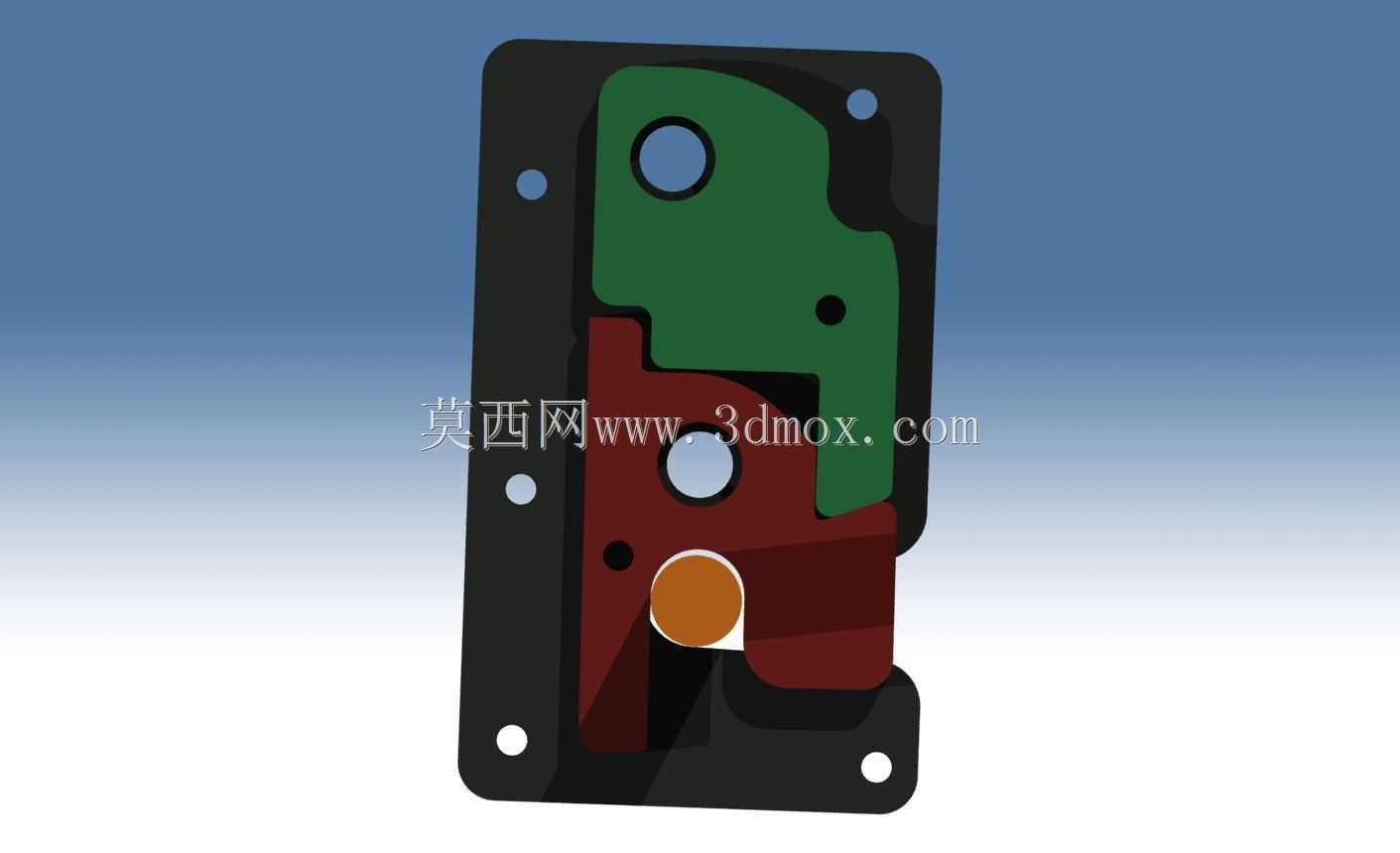

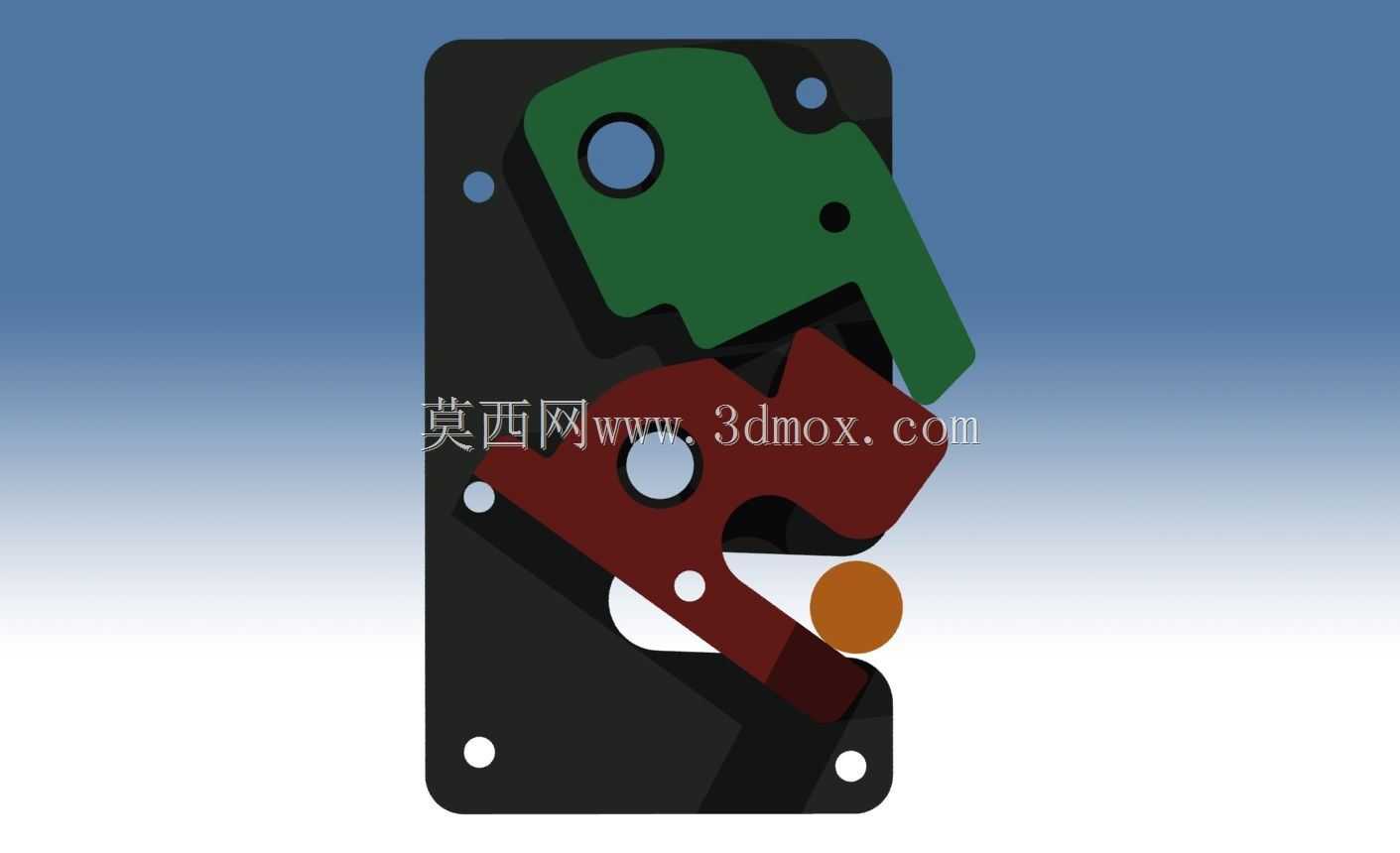

从功能特性来看，该机构依靠内部触发器的角度配合实现自锁效果，当销钉插入到位后，内部的锁止摆臂会在联动结构的带动下卡入销钉的限位位置，此时触发器之间形成的死点角度可以抵消销钉受到的轴向退出力，即使设备运行过程中产生持续振动、或者销钉受到向外的拉扯力，锁止结构也不会意外松脱，无需额外加装防松垫片、止动螺丝等辅助配件。解锁时仅需要触发对应摆臂，打破内部的死点角度即可快速拔出销钉，操作便捷，适合需要频繁拆装切换的工位使用。

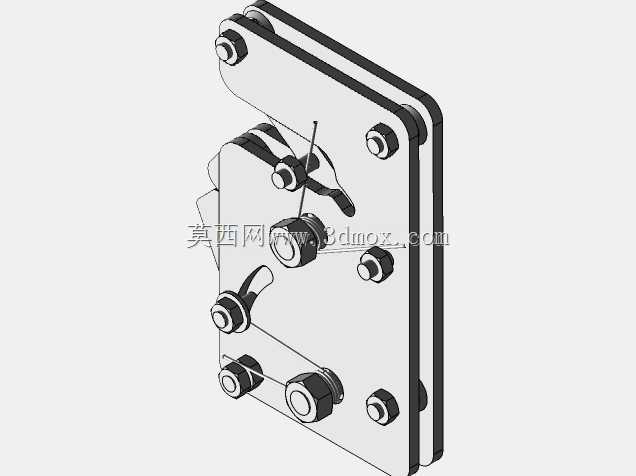

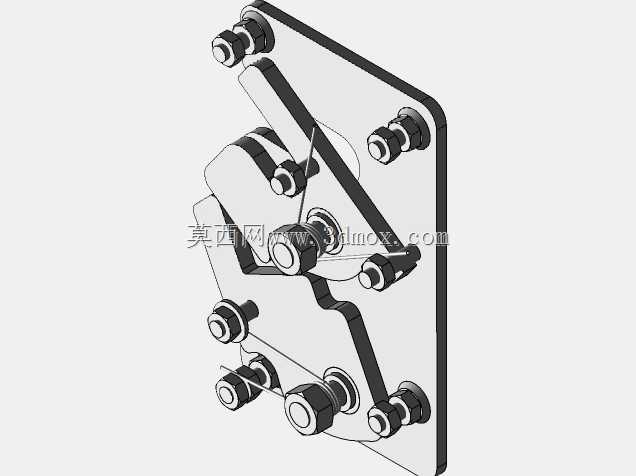

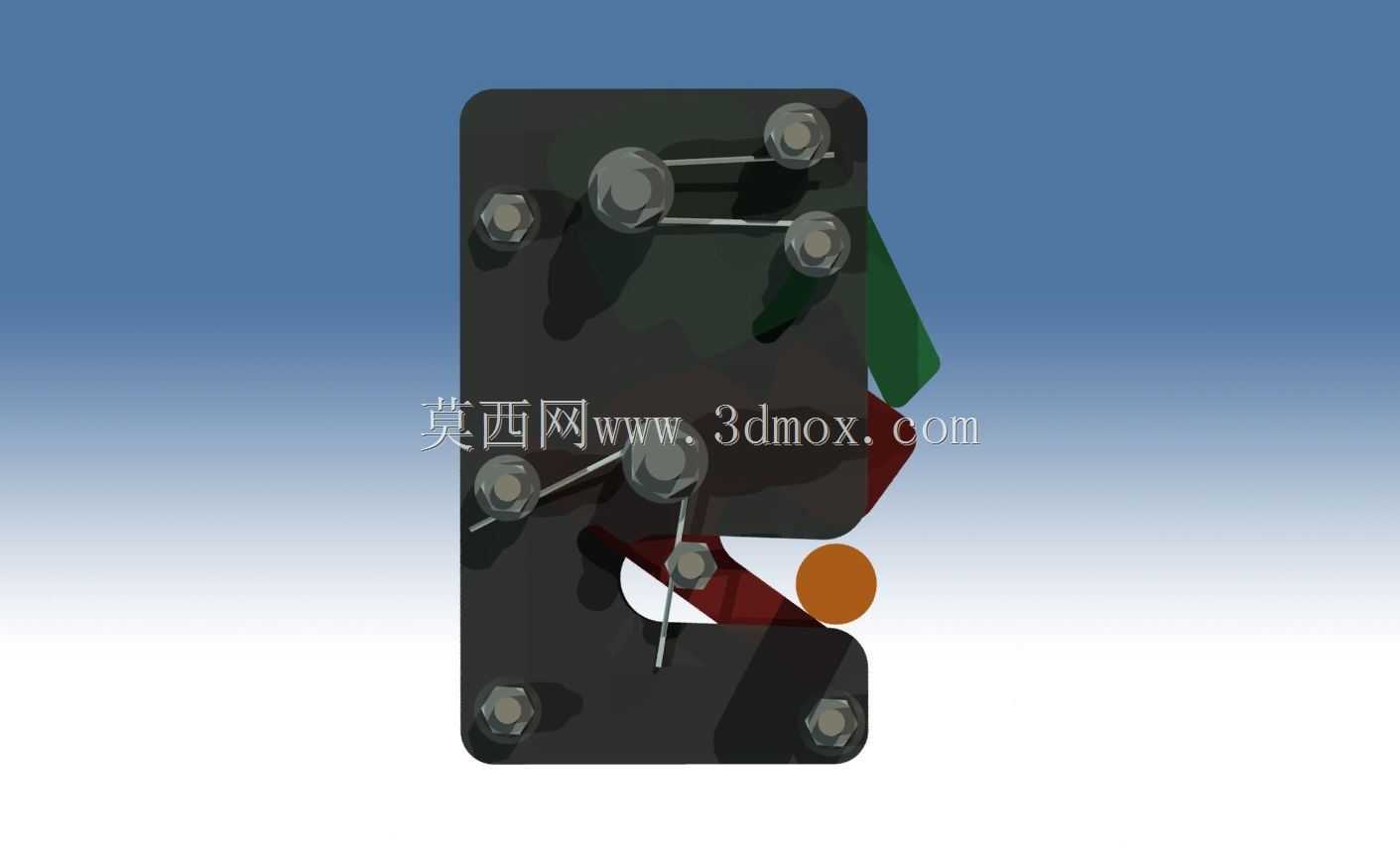

设计思路上，整体采用板式安装结构，所有联动的摆臂、转轴、锁止块都集成在一块安装基板上，基板上预留了对应的螺栓安装孔，可以直接通过标准螺栓将整个机构固定在设备的安装面上，不需要额外设计复杂的安装基座。内部的联动部件采用摆杆式传动结构，没有复杂的齿轮、弹簧冗余设计，一方面降低了加工难度，常规的铣削、钻孔工艺即可完成所有零件的加工，另一方面减少了故障点，长期使用下不会因为弹簧疲劳、齿轮磨损出现锁止失效的问题。所有转轴位置都采用轴套配合螺栓紧固的结构，装配时可以根据实际使用的松紧需求调整螺栓的锁紧力度，兼顾摆臂转动的顺滑度和结构的紧凑性，不会出现晃动间隙。

外形尺寸与安装边界方面，整体机构为薄型板式结构，厚度方向仅包含基板、摆臂、紧固螺母的堆叠尺寸，不会占用过多的安装空间，适合在设备内部狭窄的安装区域布置。基板上的安装孔位采用对称排布设计，安装时可以根据现场的走线、邻接部件位置调整安装方向，不需要重新打孔适配。锁止位置的中心高度与12mm销钉的常规安装高度匹配，销钉插入时不需要额外调整对位，顺着导向即可插入到位触发锁止，适配市面上绝大多数标准12mm圆柱销、快卸销的尺寸公差，不需要对配套销钉做二次加工。机构的外露部件都做了圆角处理，没有尖锐的棱角，装配和操作过程中不会划伤操作人员，同时外露的螺栓都采用标准外六角螺母紧固，日常维护时用常规扳手即可完成拆装检修，不需要特殊工具。
