集装箱用全自动扭锁连接锁紧结构

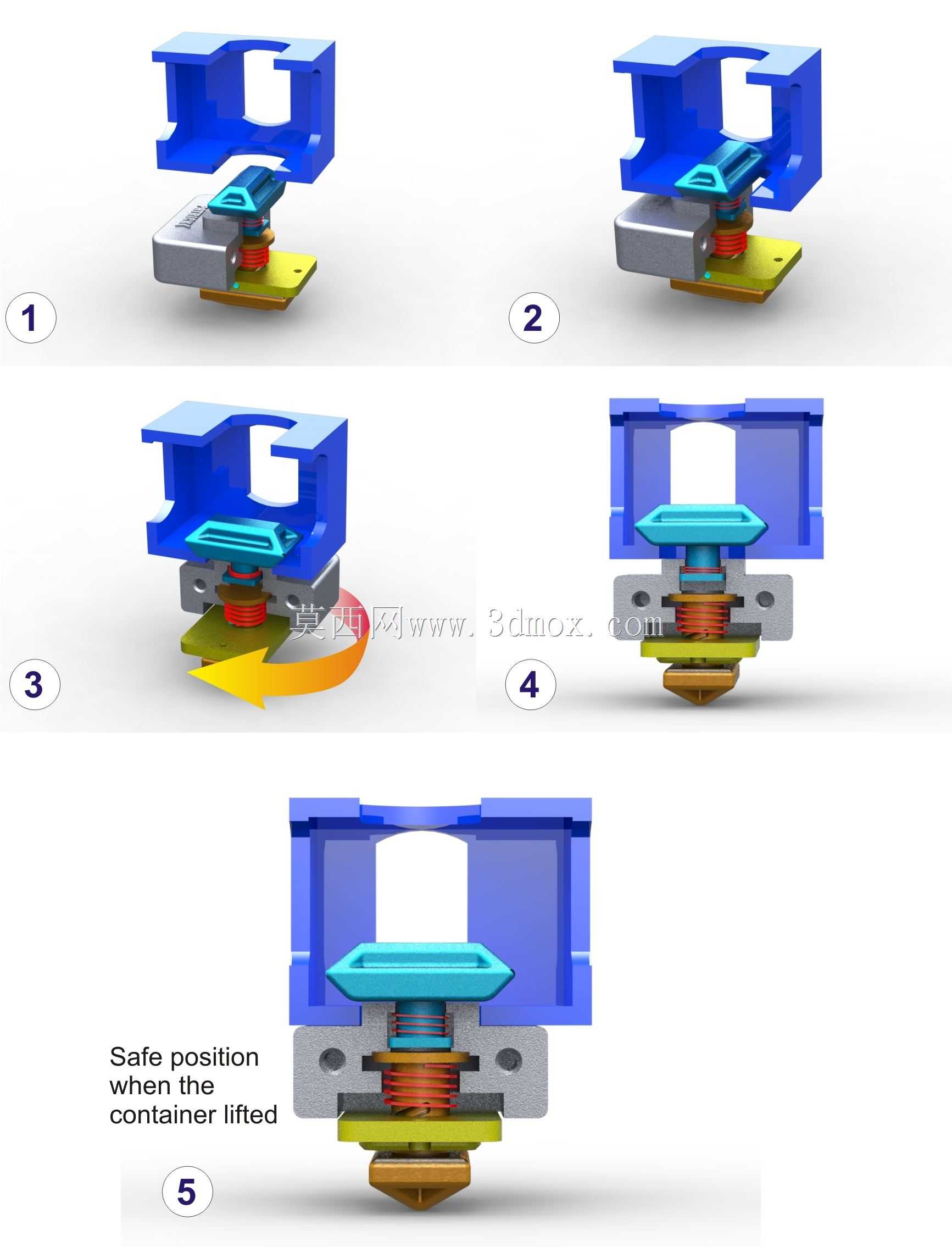

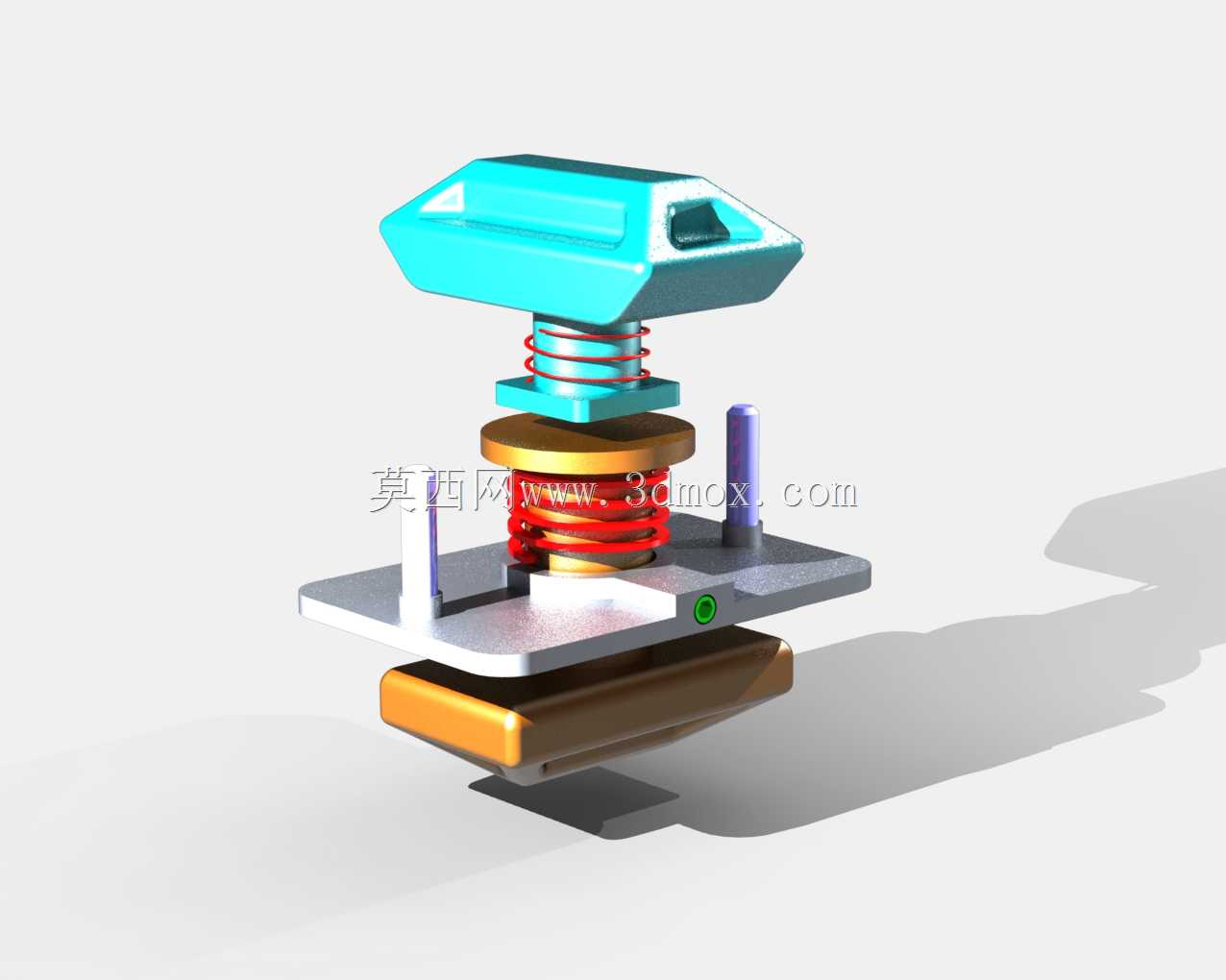

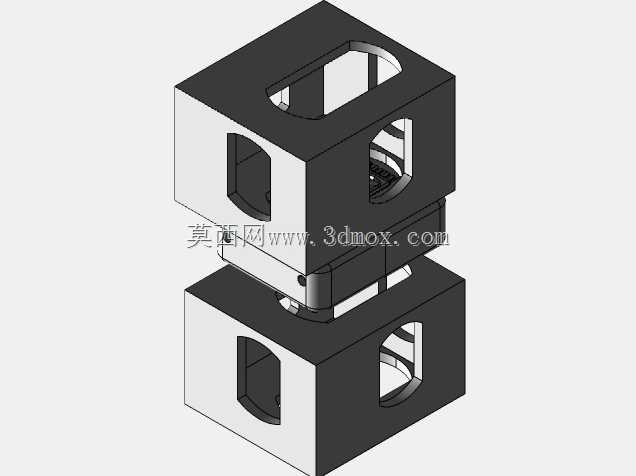

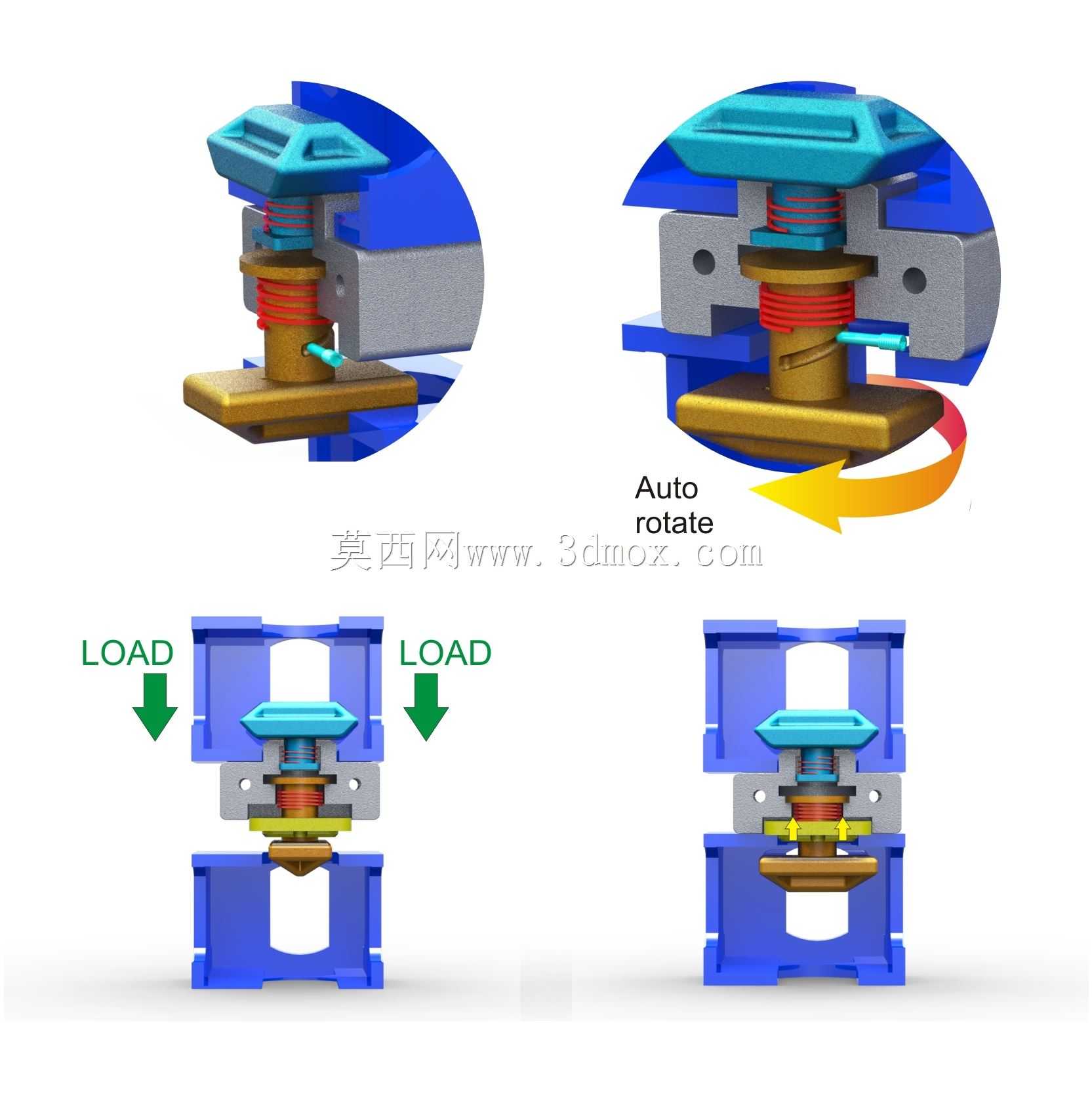

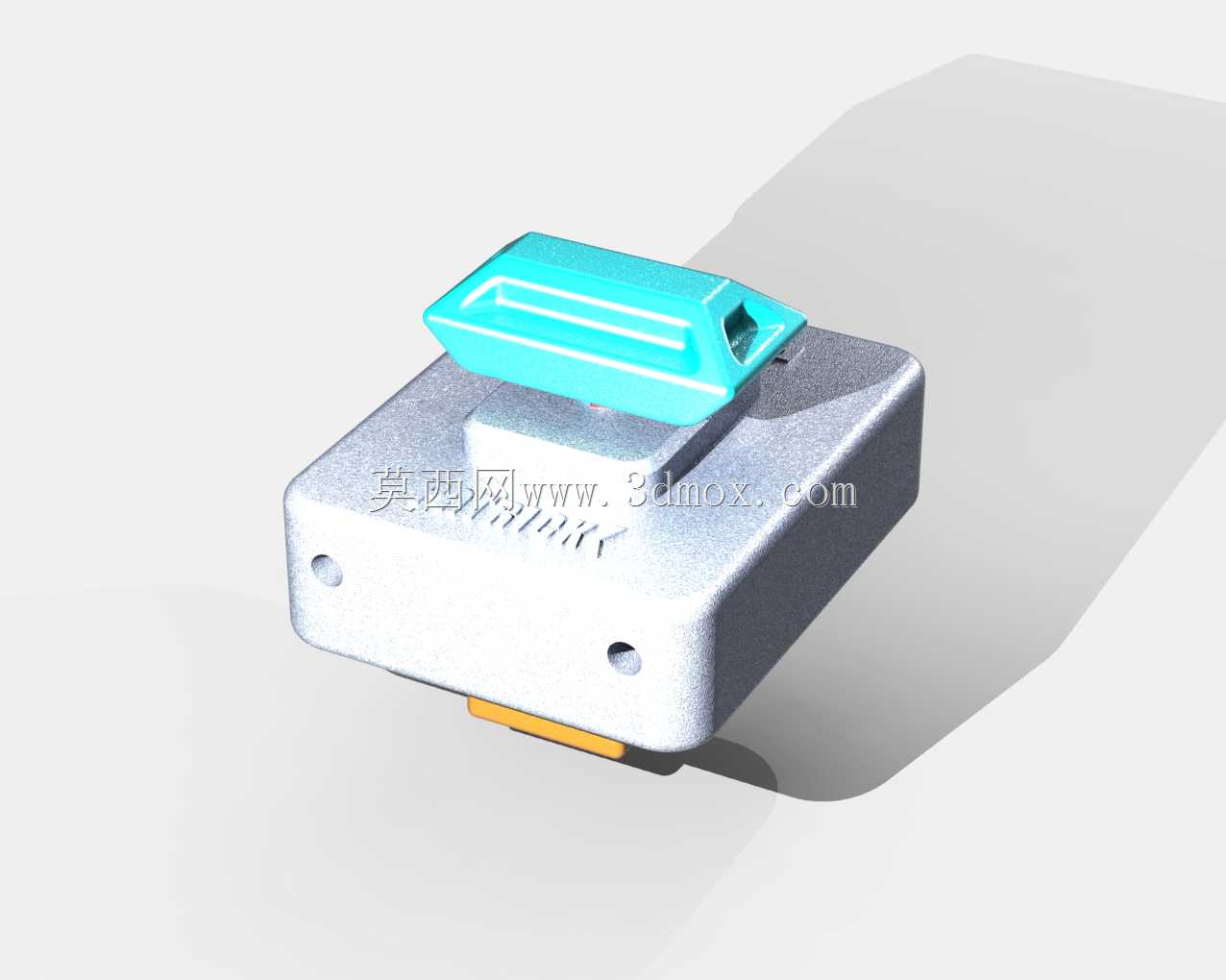

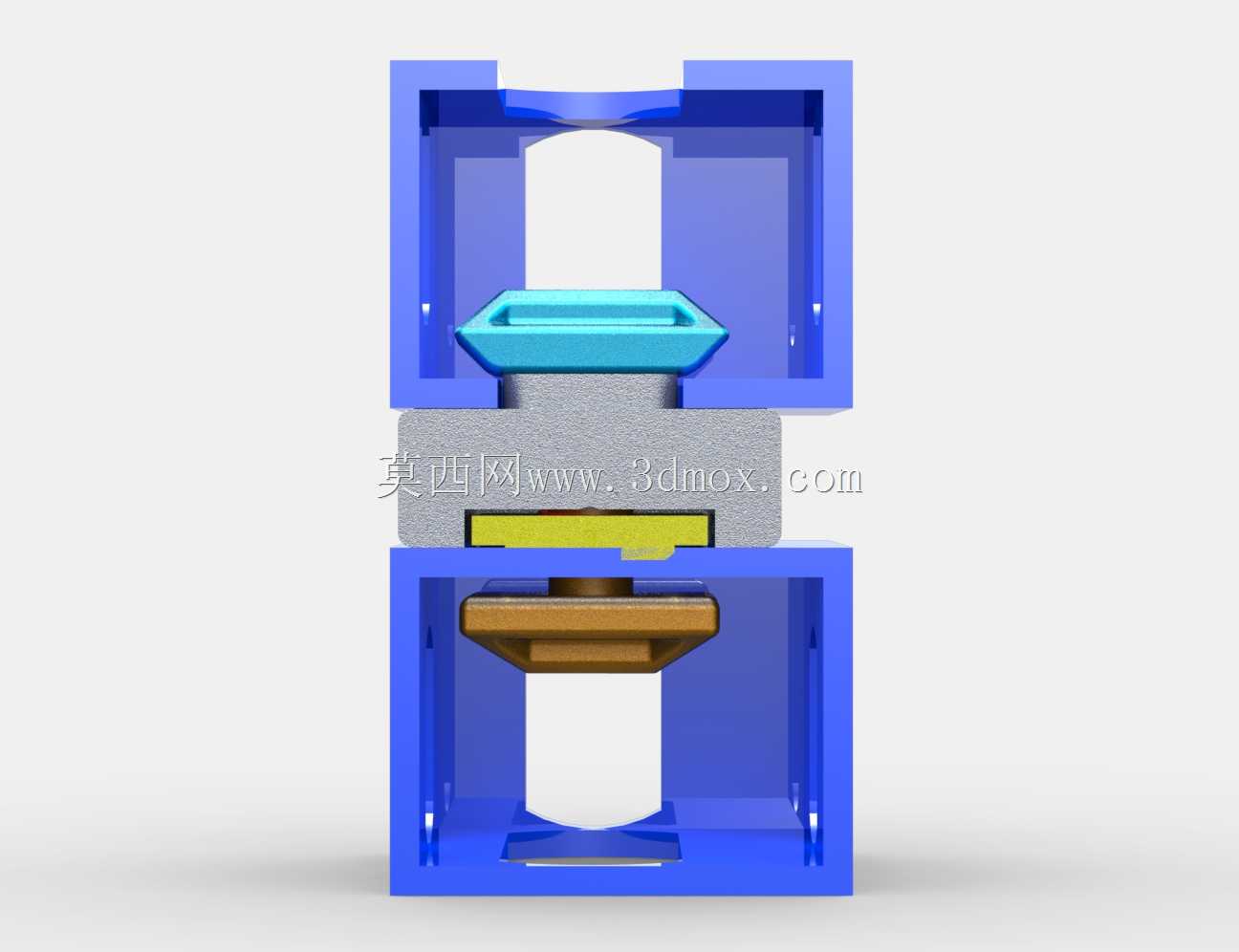

这款全自动扭锁主要应用于集装箱物流运输、港口吊装转运、货运堆叠固定场景，是集装箱与吊装设备、集装箱层间堆叠、集装箱与运输载具固定的核心连接锁紧部件，承担着吊装过程防脱、运输途中防位移、堆叠状态防倾覆的关键作用，能适配标准海运集装箱、铁路货运集装箱的角件连接接口，在港口岸桥吊装、场桥转堆、铁路平车装载、公路集装箱挂车运输等工况下稳定工作，无需人工手动完成锁止与解锁动作，可大幅降低港口、货场作业人员的高空操作风险，提升集装箱转运的作业效率。从功能特性来看，该扭锁具备自动触发锁止的核心能力，当锁头插入集装箱标准角件的椭圆孔后，依托内部弹簧的预紧弹力与承载触发结构，锁头会自动旋转90度完成卡紧锁止，当集装箱被平稳起吊、锁体承受对应方向的载荷时，结构会自动进入安全锁止位置，避免锁体意外回转松脱；当集装箱落位放置、承载载荷卸载后，可配合对应操作完成自动解锁，全程无需作业人员攀爬至集装箱连接位置手动操作，适配自动化吊装作业的流程需求。在设计思路上，这款扭锁采用分体模块化的结构布局，上部为与吊装吊具或上层集装箱角件配合的卡接基座，中部为带复位弹簧的旋转锁芯结构，下部为带导向锥面的锁头，整体结构做了防呆导向设计，锁头前端的锥面可引导锁体顺利插入角件孔，降低对位难度；内部弹簧选用耐疲劳的合金弹簧钢材质，可承受上万次锁紧解锁循环的弹力衰减，各活动配合面预留了合理的配合间隙，可适应户外工况下的粉尘、轻微锈蚀带来的卡滞风险，同时设置了机械锁止保险结构，当进入承载安全位置时，保险销会自动卡入锁芯的定位槽，杜绝载荷状态下锁体意外回转松脱的安全隐患。从安装边界与尺寸适配来看，该扭锁的锁头尺寸完全匹配标准集装箱角件的连接孔规格，上部基座的安装孔位可适配标准吊具的安装接口，整体安装高度控制在合理范围内，不会额外增加集装箱堆叠的层间间隙，锁体外部轮廓做了圆角过渡处理，避免吊装对位过程中磕碰刮伤集装箱角件的防腐涂层，各外露部件均做了镀锌防腐处理，可适应海边高盐雾、户外雨淋的恶劣作业环境，长期使用不易出现锈蚀卡滞问题。
