嵌入式金属板车门锁止拉手结构设计

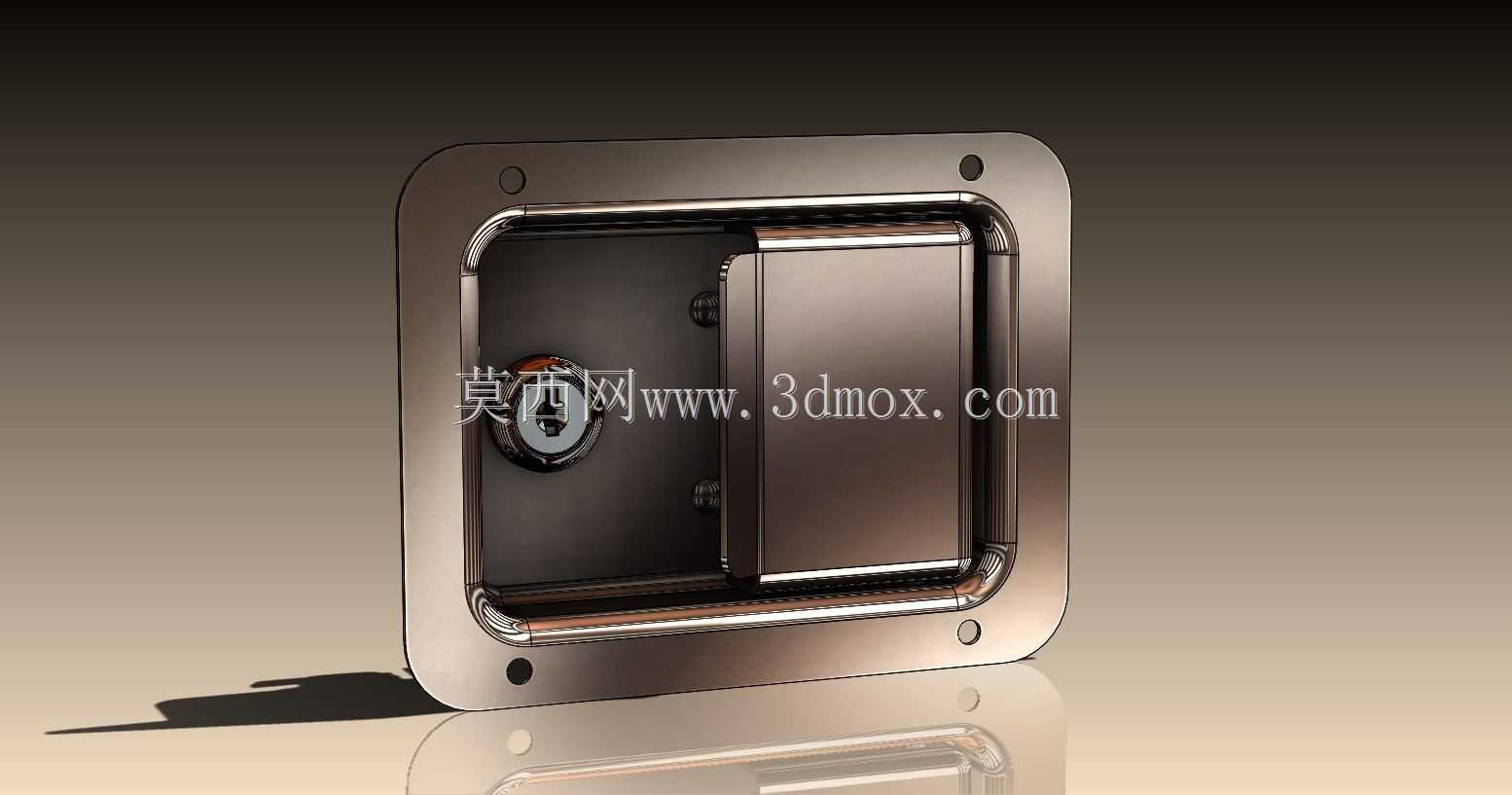

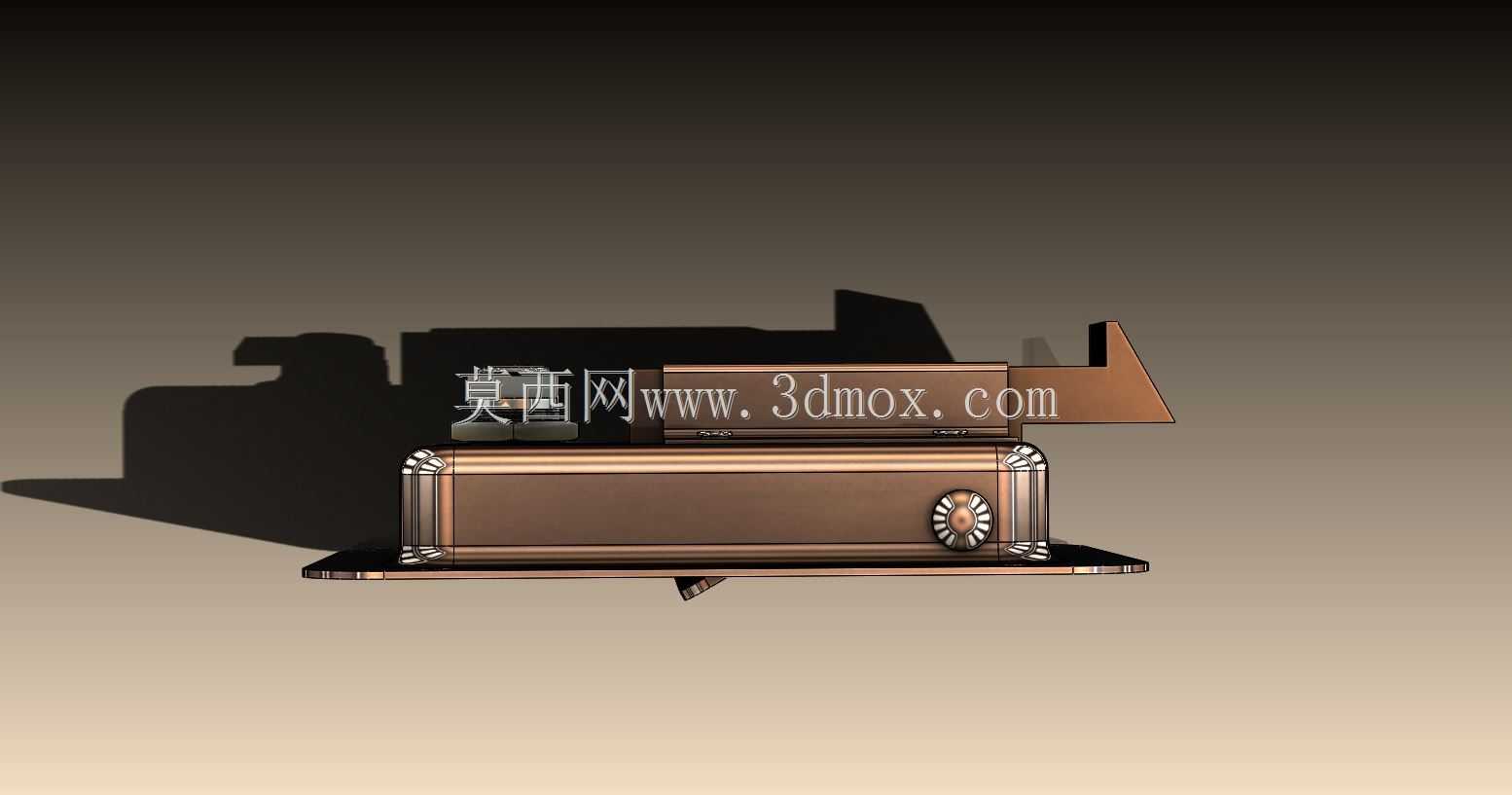

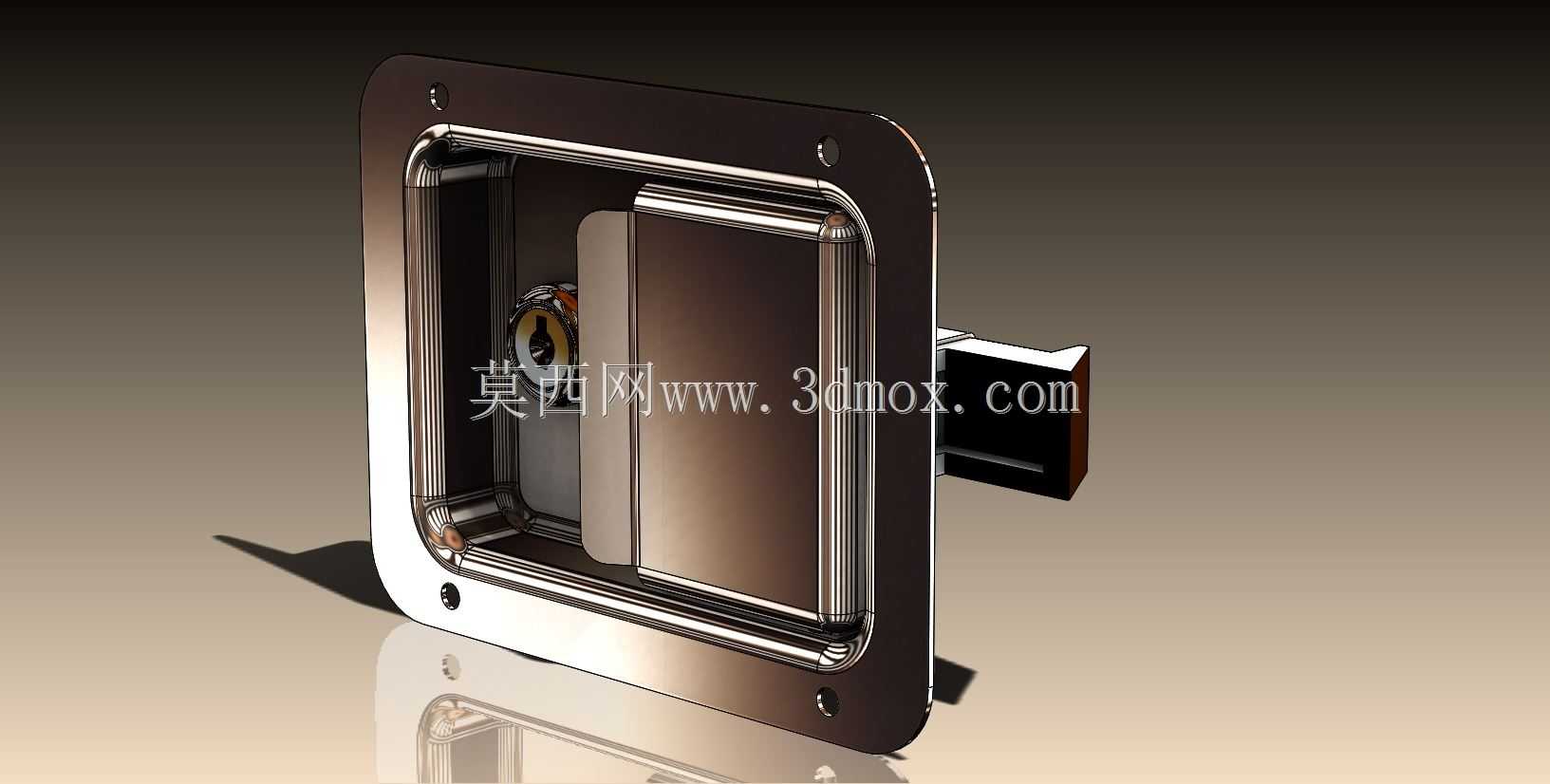

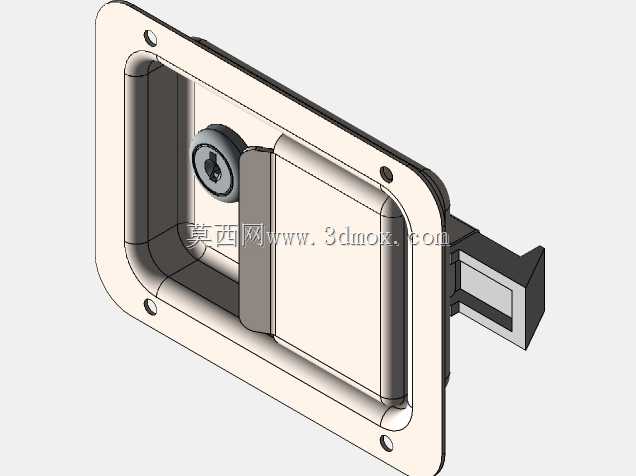

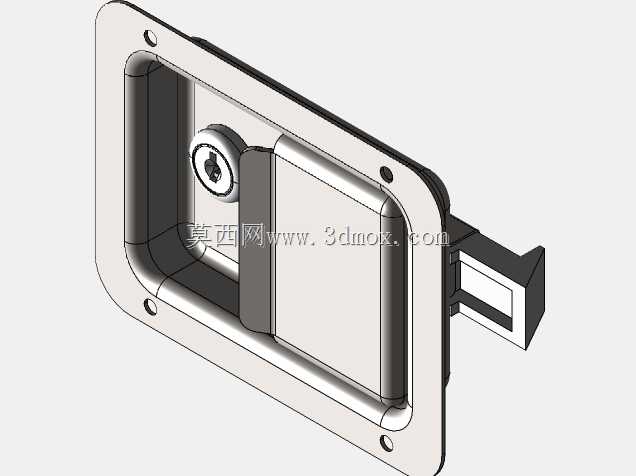

这款嵌入式锁止拉手主要应用于特种作业车辆车门、重型设备检修舱门、工业金属薄板箱柜的启闭场景，在工程机械、物流运输装备、户外机柜防护领域有着广泛的适配性，能够同时满足门体启闭操作与权限锁止的双重需求，替代传统分离式拉手与锁具的组合方案，减少门体开孔数量，提升整体结构的密闭性与外观整体性。产品采用一体化内嵌式安装设计，整体结构嵌入金属门板内部，外露面与门板表面近乎齐平，不会突出于门体平面，能够有效避免设备运输、作业过程中突出部件被剐蹭、勾挂导致的变形损坏，尤其适配需要频繁穿梭于狭窄作业空间的工程车辆、移动设备舱门使用场景。功能层面，这款结构将拉手握持位与锁芯集成在同一安装基座内，锁止状态下拉手被内部机构锁止无法扳动，只有匹配钥匙解锁后，拉手才可翻出握持完成门体开启操作，锁芯采用常规弹子锁结构，适配通用钥匙管理体系，方便多设备统一运维管理；拉手翻折位置设置有阻尼复位结构，松手后可自动回弹至与面板齐平的闭合状态，避免行车或设备运行过程中拉手晃动产生异响或意外开启。设计思路上，整体采用圆角方形的外框造型，四个角点预留沉头安装孔位，安装时直接在金属薄板上开出对应尺寸的方孔，将基座嵌入后从背面通过紧固件锁紧固定，无需复杂的焊接或弯折加工，适配1.2mm至3mm厚度的各类金属薄板安装场景，安装边界清晰，对门板的加工精度要求较低，现场改装适配性强；外露面板边缘做了倒圆角钝化处理，操作时不会划伤操作人员手部，金属表面采用拉丝镀铬工艺，兼具耐磨抗腐蚀性能与金属质感，能够适应户外潮湿、多粉尘的复杂作业环境。结构内部的锁止拨片可根据不同门体的锁扣方向调整安装角度，适配左开、右开、上开、下开等不同开启方向的门体使用，无需重新开模制作不同版本的基座，大幅降低生产与备货的成本，内部传动部件采用冲压金属件制作，连接位置设置有耐磨衬套，长期反复扳动也不会出现松旷卡顿问题，能够承受数千次的启闭循环依然保持操作手感顺畅。
