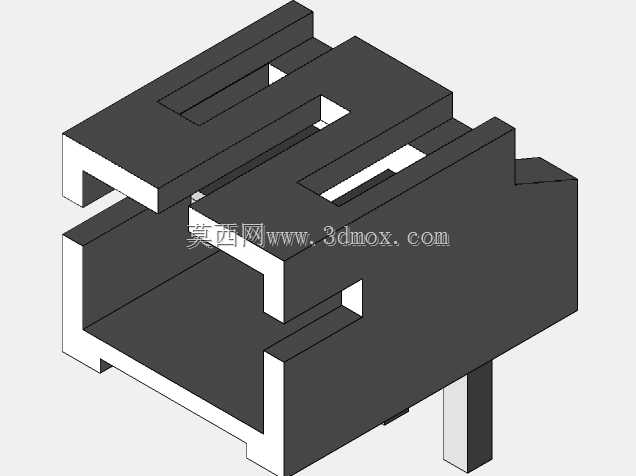

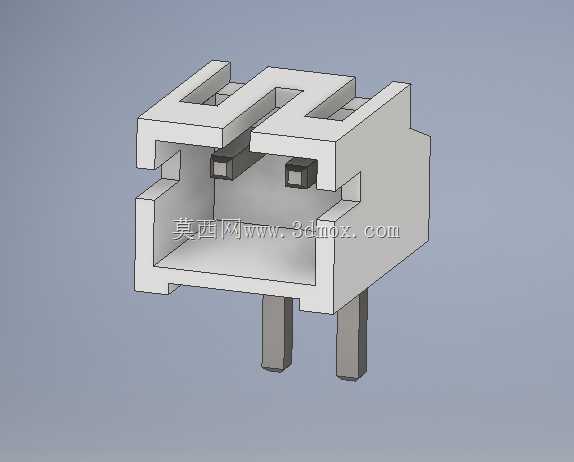

两针直角弯插JST板载连接器结构

这款两针直角弯插结构的板载连接器，是电子装联领域应用极为广泛的基础互联部件，主要承担PCB板上低压小电流信号与小功率电源的传输对接功能，常见于消费电子、工控控制板卡、小型家电驱动板、传感器转接模块等场景中，用来实现线束与电路板之间的可拆式可靠连接，替代传统直接焊线的工艺，既能够提升生产装配的效率，也方便后期的部件检修与替换，避免焊盘反复受热脱落的问题。从实际使用场景来看，这类直角弯插的结构设计，核心是为了适配板侧出线的安装需求，当设备内部PCB板平行于设备壳体安装时，直插式连接器的出线方向会垂直于板面，占用过多的壳体内部垂直空间，而直角弯插的结构让插合方向平行于PCB板面，线束可以顺着板边走线，大幅压缩整机的装配厚度，尤其适合薄型化、紧凑型的电子设备内部布线需求。产品的功能设计上，主体采用绝缘耐温的工程塑料塑壳作为基座，内部嵌装两个导电插针，插针尾部为直插焊脚，能够直接插入PCB对应的安装孔完成波峰焊或者手工焊接，插合端设置有防脱卡扣结构，与配套的线束端插头对接时，卡扣会卡入插头的对应卡槽内，避免设备运输或者使用过程中受震动拉扯导致插头松脱，造成信号中断或者供电接触不良的问题；塑壳内部设置有防呆挡墙，能够避免插头反插导致的引脚接反、电路短路问题，插针的接触部位做了镀锡处理，既能够提升导电性能，也可以防止长期使用出现氧化锈蚀，降低接触电阻，保证连接的稳定性。在设计思路层面，这款连接器的结构完全贴合量产SMT与通孔插装的工艺要求，塑壳的外形做了脱模斜度处理，适配注塑量产的工艺需求，插针与塑壳之间采用过盈压装的固定方式，避免焊接或者插合过程中插针出现松动移位；塑壳两侧的定位凸台能够在插件工序中与PCB上的定位孔配合，实现插件时的快速对位，提升焊接工序的加工效率，避免插针偏斜导致的焊接不良。从安装边界来看，这款连接器的焊脚间距符合JST ZH系列的标准间距要求，焊脚伸出塑壳底部的长度适配常规1.6mm厚度的PCB板，焊接后焊脚穿出板面的长度控制在合理范围，不会与板面对侧的元器件产生干涉；塑壳的整体外形轮廓方正，插合端前方预留足够的插头插拔操作空间，两侧不需要额外预留过多的安装避让位，能够在PCB板上贴近其他低矮元器件布局，有效提升板面的元器件排布密度，缩小整块控制板的外形尺寸，帮助终端设备实现小型化的设计目标。
