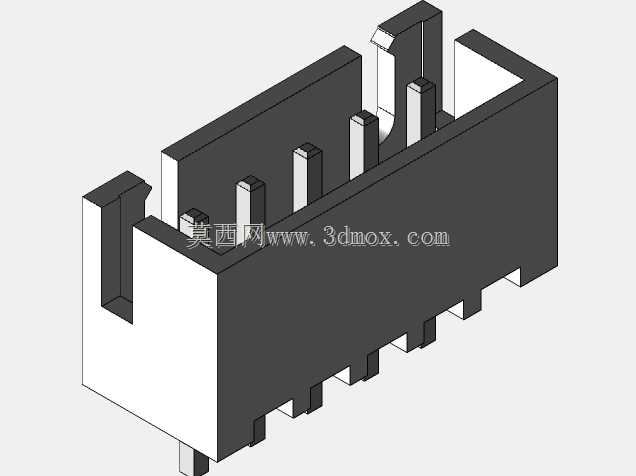

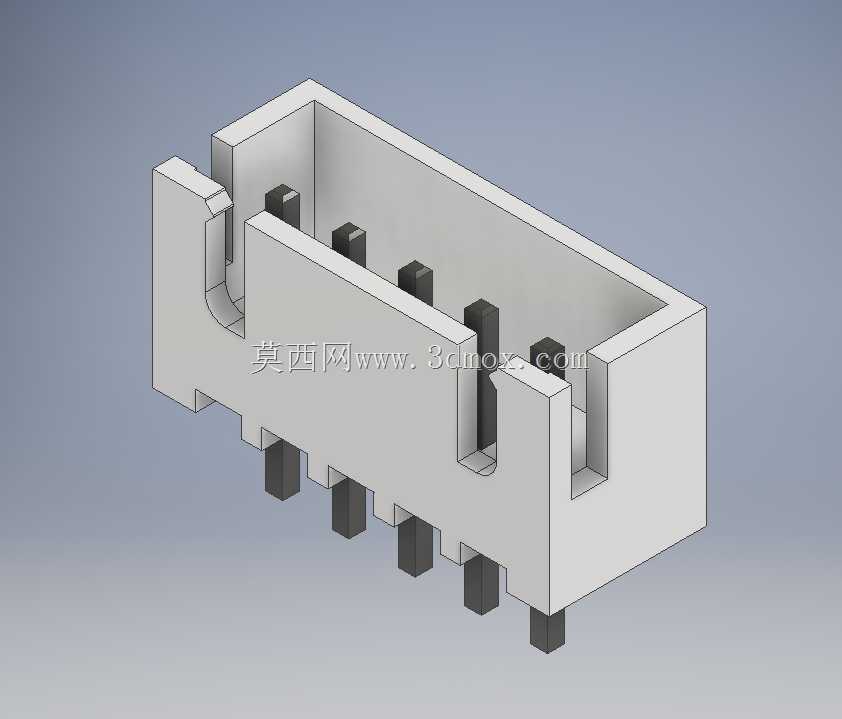

五针JST外螺纹PCB板端连接器结构

这款五针板端连接器是电子电路互联场景中常用的基础互联元件，主要应用在消费电子、小型工控板卡、智能家居控制模块、便携数码设备的PCB板电路对接场景中，承担板上电路与外部线束的信号传输、小电流供电连通的核心作用，能够在紧凑的板上空间内实现五路独立线路的稳定对接，避免飞线连接带来的接触不良、线路杂乱问题，提升板机组装的规整度与长期使用的连接可靠性。从实际使用场景来看，这类连接器常被用在小型传感器模块与主控板的对接、内置功能小板与主板的信号连通、低压供电线路的板端引出等场景，适配线对板的连接需求，配套对应规格的线束端接头即可完成快速插拔，无需焊接即可实现线路的可拆卸连接，方便设备后期的维护检修与模块更换。在功能特性设计上，这款连接器采用带定位挡边的塑壳主体结构，外壳采用绝缘耐温的工程塑料材质，能够隔绝相邻针脚之间的信号干扰，同时为内部导电插针提供稳定的结构防护，避免插拔过程中插针出现偏移弯折；五个导电插针采用直插式排布，插针末端为直插引脚，可直接通过波峰焊固定在PCB板的对应焊盘上，插针与塑壳之间采用过盈配合固定，能够承受常规插拔带来的轴向拉力，避免插针在插拔过程中从塑壳中脱出。塑壳两侧设计有带卡扣导向的限位结构，在线束端接头插入时能够提供导向定位，同时配合线束端的卡扣结构实现锁紧，防止设备在受振动、移动的场景下接头出现松脱，保障连接的稳定性。在设计思路上，这款连接器优先考虑板上安装的空间利用率，整体采用窄体长条形结构，在排布五个导电针脚的前提下尽可能压缩横向占用空间，适配高密度布板的使用需求；塑壳底部设计有贴合PCB板面的定位凸台，在焊接安装时能够卡在PCB板对应的定位孔中，避免过炉焊接时连接器出现偏移，保障针脚与焊盘的对位精度。插针的排布间距遵循对应规格JST连接器的通用标准，能够与同规格的线束端接头完全适配，具备良好的通用互换性。在安装边界上，这款连接器为直插立式安装结构，底部引脚伸出塑壳底面的长度适配常规厚度PCB板的焊接需求，安装时仅需在PCB板上预留对应针脚间距的焊盘与定位凸台的避让孔，塑壳本体在板上的占用高度较低，不会对板上其他 taller 元件的安装造成干涉；塑壳两侧的导向结构向外延伸的尺寸较小，不会额外占用过多板上横向空间，适合在空间紧凑的小型电子设备内部使用。插针的导电部分采用铜质基材表面镀锡处理，既保障良好的导电性能降低接触电阻，也能提升焊接的浸润性，避免长期使用后针脚氧化导致接触不良。塑壳的边缘做了圆角过渡处理，避免组装过程中尖锐边角划伤操作人员或损坏周边线路，整体结构兼顾了连接可靠性、安装便捷性与空间适配性，能够满足多数低压小电流板级互联的使用需求。
