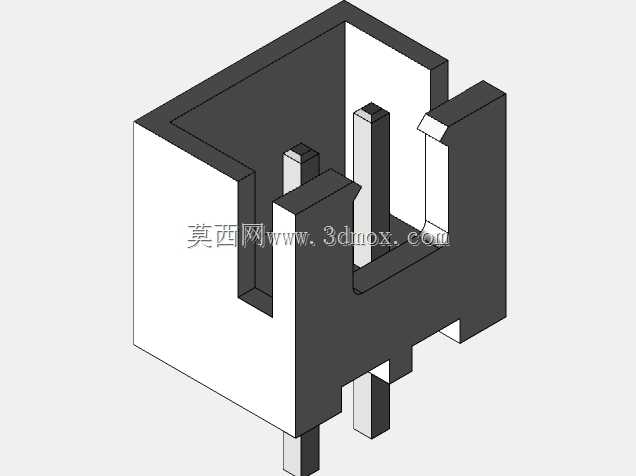

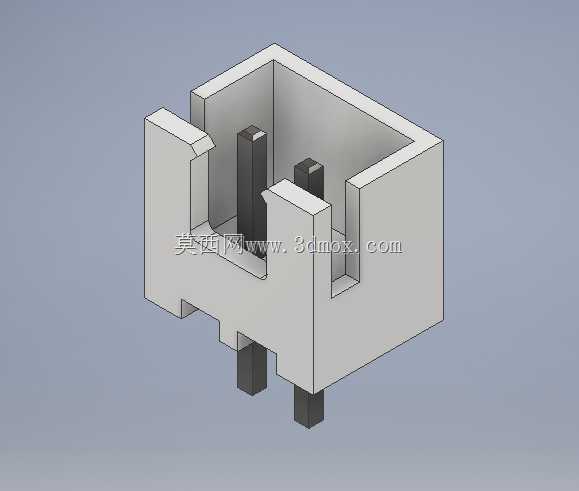

两针直插凸式PCB板端JST连接器

这款两针凸式PCB连接器是电子线路连接领域常用的基础接插元件，主要应用在消费电子、小型工控板卡、智能家居控制板、低压电源模块等场景中，承担板端线路对接、信号传输与低压供电导通的作用，是板对线连接方案里的核心配套部件，能够实现线束端与PCB板之间的快速插拔对接，替代传统焊接接线方式，大幅提升生产装配效率，也方便后期设备维护时的线路拆装更换。从功能特性来看，该连接器采用两针芯设计，适配对应规格的JST母端线束接头，插针采用直插式结构，焊接端直接穿过PCB板对应的安装孔完成波峰焊或手工焊接固定，插合端的凸式定位结构能够与母端接头的凹槽精准匹配，具备防反插效果，避免插反导致的线路短路、信号接反问题，外围的绝缘防护壳体采用工程塑料材质，具备良好的绝缘性能与结构强度，能够隔绝相邻焊点之间的接触风险，同时为插合对接提供导向与结构支撑，提升插拔过程的结构稳定性。在设计思路上，这款连接器优先考虑PCB安装的适配性，壳体底部的定位凸台能够卡在PCB板的对应开孔中，焊接前即可实现连接器的预固定，避免焊接过程中连接器移位导致的引脚偏斜问题；内部插针采用对称排布设计，引脚间距符合对应规格JST连接器的通用标准，能够兼容市面上同规格的母端线束，无需单独定制配套接头；壳体两侧设计有卡扣导向结构，母端插入后能够通过卡扣实现锁紧，避免设备运行过程中受振动影响出现接头松脱、接触不良的问题，保障线路连接的可靠性。从安装边界来看，该连接器整体为方块式壳体结构，安装时需在PCB板上预留对应尺寸的方形安装区域，两个焊接引脚的中心距符合行业通用的2.0mm间距标准，引脚伸出PCB板背面的焊接长度控制在标准焊接要求范围内，不会与板背面的其他元件产生干涉；连接器整体高度较低，适配薄型化电子设备的内部安装空间需求，插合方向垂直于PCB板面，线束对接后走线方向垂直板面，能够节省板边的横向安装空间，适合在排布紧凑的PCB板上使用。壳体的壁厚设计兼顾了结构强度与注塑成型的工艺要求，既不会因壁厚过薄导致壳体易碎裂，也不会因壁厚过大造成材料浪费、整体尺寸超差，插针与塑胶壳体之间采用注塑包胶固定，连接强度充足，能够承受多次插拔的作用力而不会出现插针松动、退针的问题。
