车床尾座装配结构三维设计

车床尾座是卧式车床核心配套功能部件，主要应用于普通卧式车床、数控卧式车床的轴类、盘套类零件加工场景，在长轴类零件车削作业中承担顶尖支撑工件的核心作用，也可搭配安装钻头、铰刀、丝锥等孔加工刀具完成内孔钻削、铰削、攻丝等工序，是保障长轴类零件加工刚性、控制工件径向跳动、避免加工过程中工件颤振变形的关键结构。

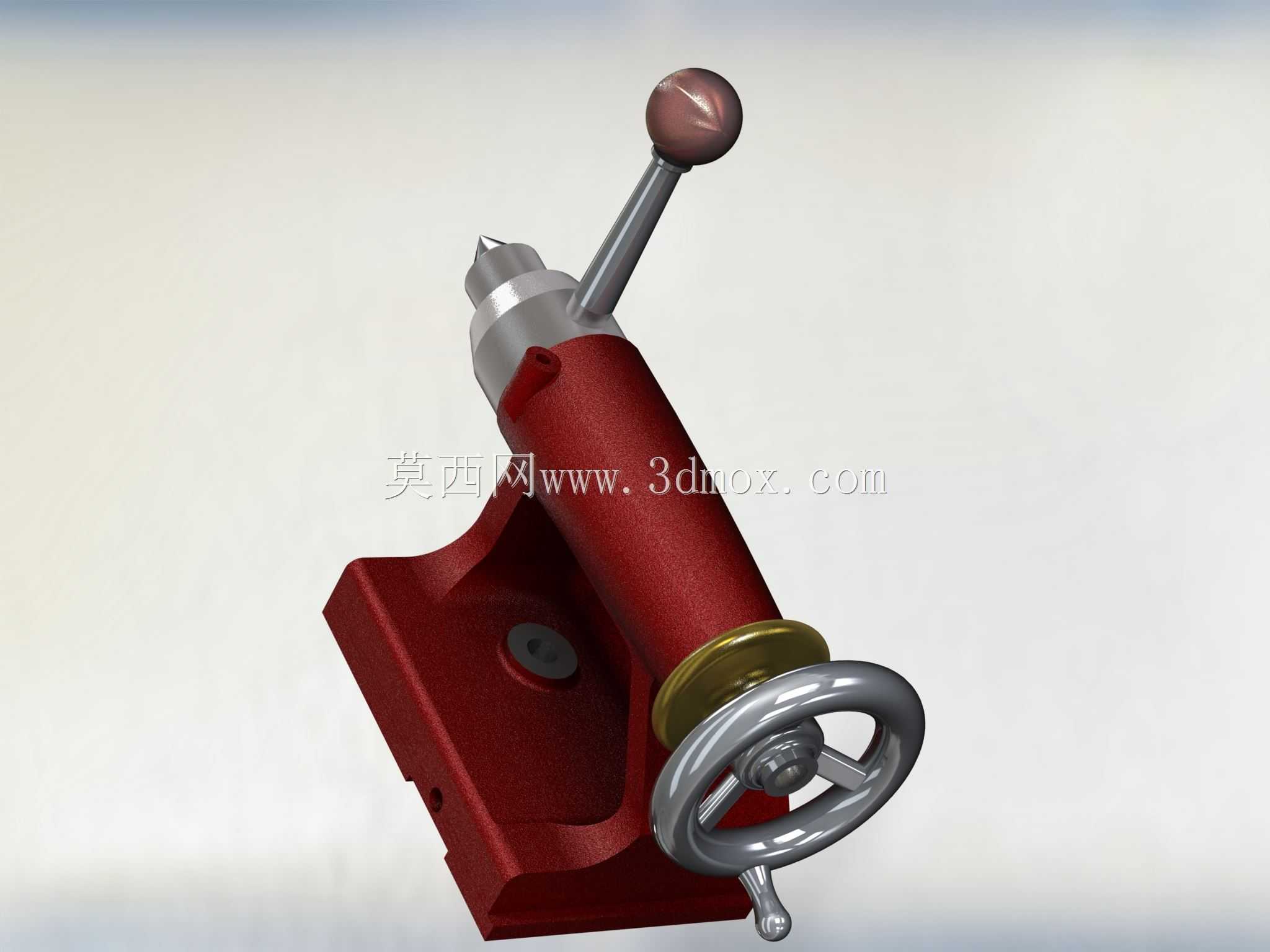

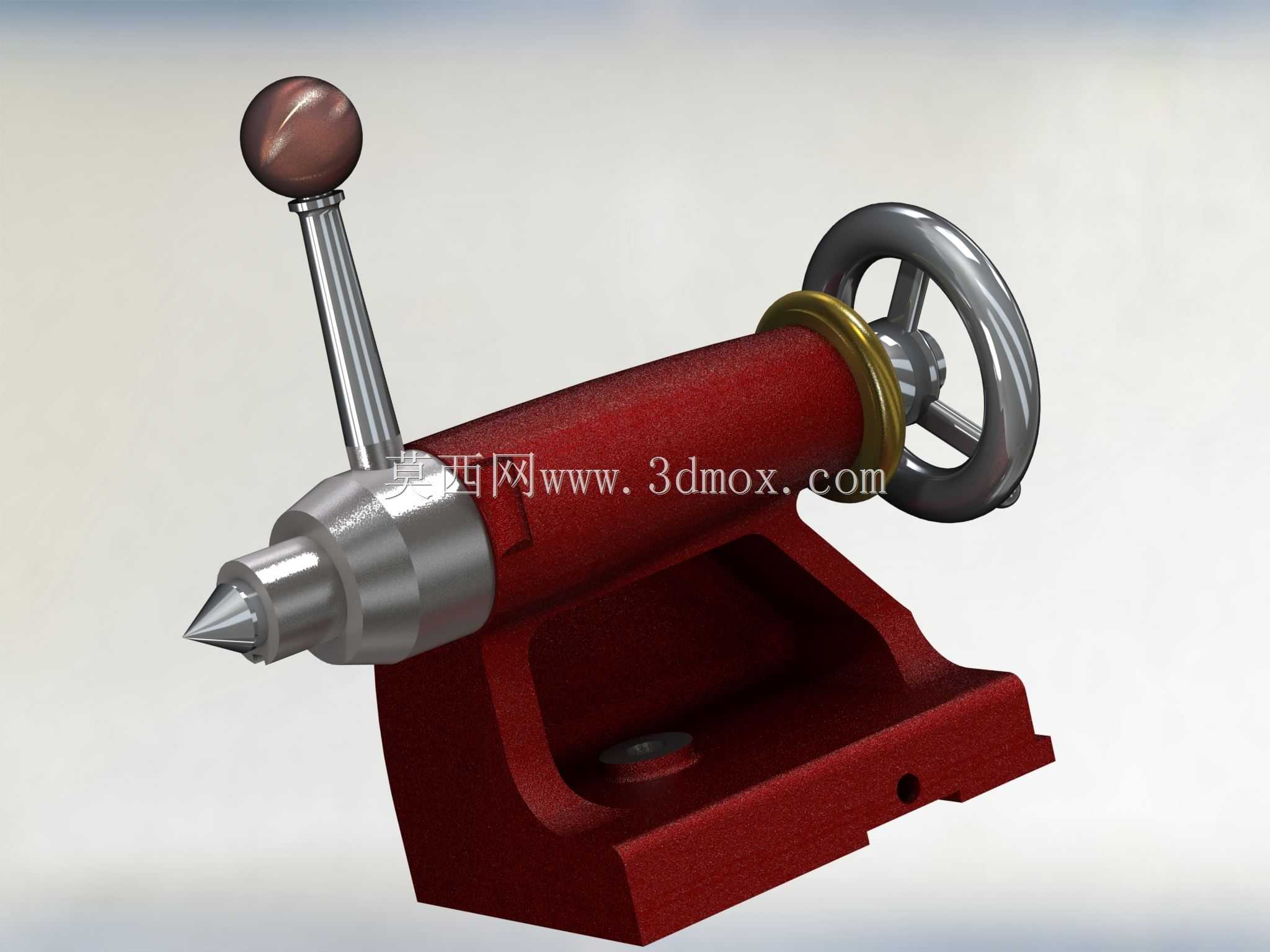

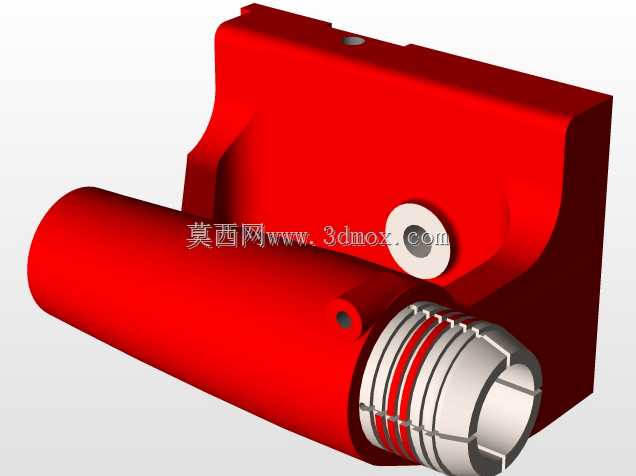

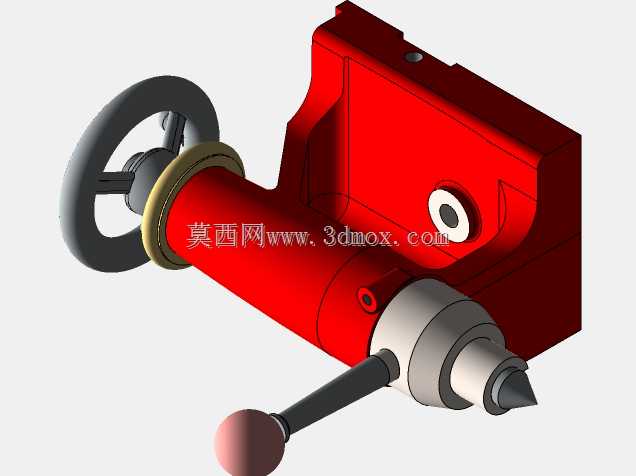

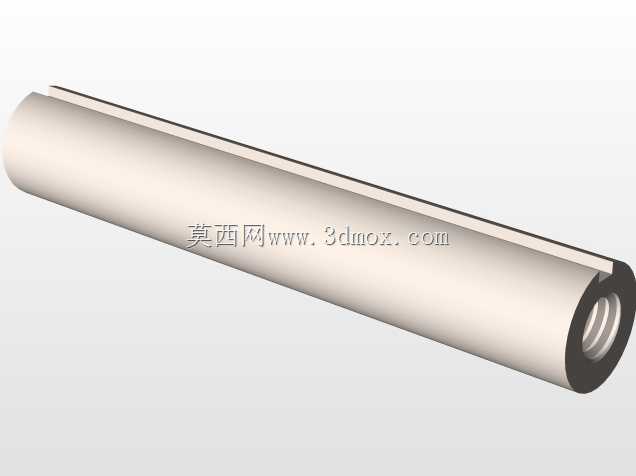

该尾座总成采用经典的分体式装配结构设计，整体由底座、尾座体、套筒、顶尖、锁紧操纵手柄、进给手轮、锁紧机构几大核心部分组成。底座采用带定位滑槽的铸铁结构设计，可沿车床床身导轨做纵向滑移，适配不同长度工件的装夹支撑需求，底座上设置有床身锁紧机构，调整到位后可将尾座整体牢牢固定在床身指定位置，避免加工过程中出现位移偏移。尾座体安装在底座上方，内部加工有高精度的套筒安装孔，套筒可沿孔道做轴向进给运动，套筒前端采用莫氏锥孔设计，可适配标准莫氏锥柄顶尖、各类孔加工刀具，装夹定位精度可靠。

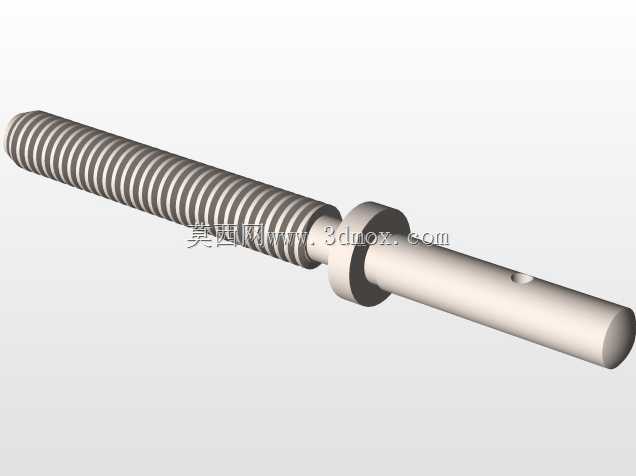

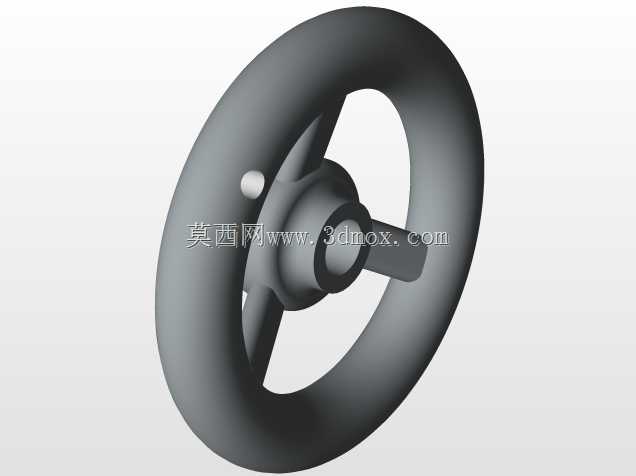

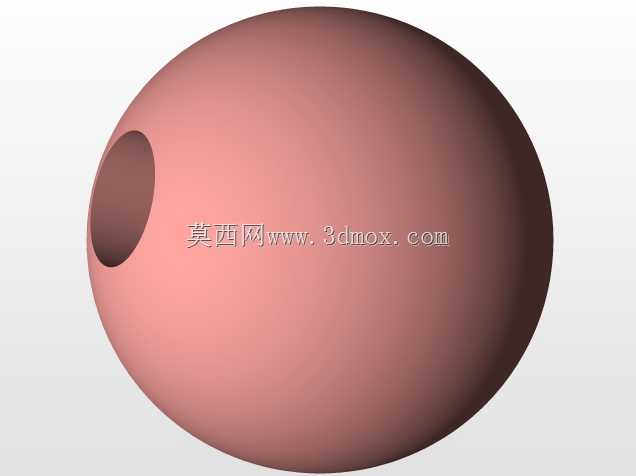

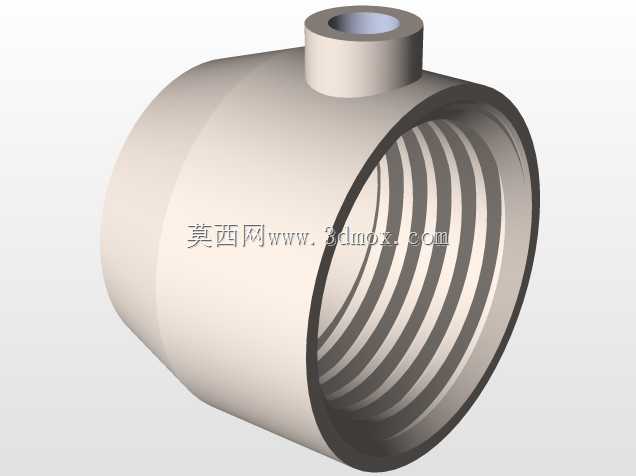

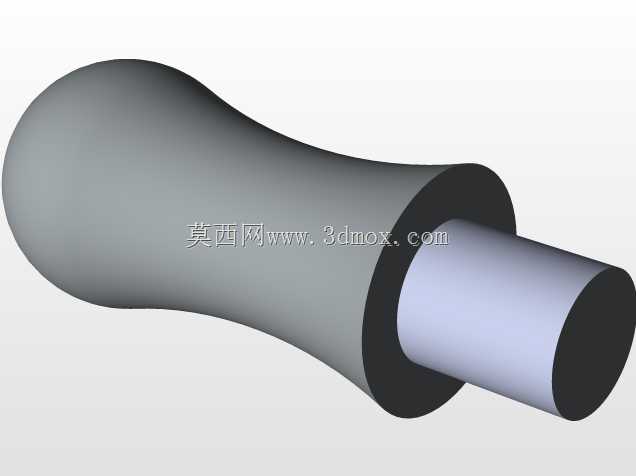

设计过程中重点考量了操作便捷性与结构刚性的平衡，侧面设置的操纵手柄用于控制套筒的锁紧与松开，扳动手柄即可快速解锁套筒，实现顶尖的快速进退调整，调整到位后扳回手柄即可锁紧套筒，保障加工过程中套筒不会出现轴向窜动。尾部的三辐式手轮连接套筒进给丝杠，转动手轮即可通过丝杠副带动套筒做精细轴向进给，满足孔加工时的精准进给需求，手轮与丝杠之间设置有刻度标识，可精准控制进给量，保障孔加工的深度精度。套筒外侧设置有铜质导向环，既可以降低套筒往复运动的磨损，也能提升套筒运动的同轴度，延长部件使用寿命。

在安装边界设计上，该尾座底座的导轨安装槽尺寸适配主流卧式车床的床身导轨规格，中心高与对应规格车床的主轴中心高保持严格同轴，安装后无需额外调整即可保证顶尖与主轴的同轴度要求，整体外形布局紧凑，操作手柄与手轮的位置符合人工操作的人机工程学要求，操作人员站在车床操作位即可轻松完成尾座的滑移、锁紧、顶尖进给、套筒锁紧全部操作，无需额外挪动站位。尾座体与底座之间还设置有微量横向调整机构，可在车削锥度工件时调整尾座的横向偏移量，满足小锥度长轴类零件的锥面车削需求，拓展了车床的加工适用范围。整体结构采用成熟的机械传动设计，无复杂电控元件，运行可靠性高，日常维护保养便捷，适合各类机械加工车间的车床配套使用，可有效提升长轴类零件的加工稳定性与加工精度，降低工件装夹找正的辅助时间。
