数控机床Y轴滚珠丝杠进给传动总成

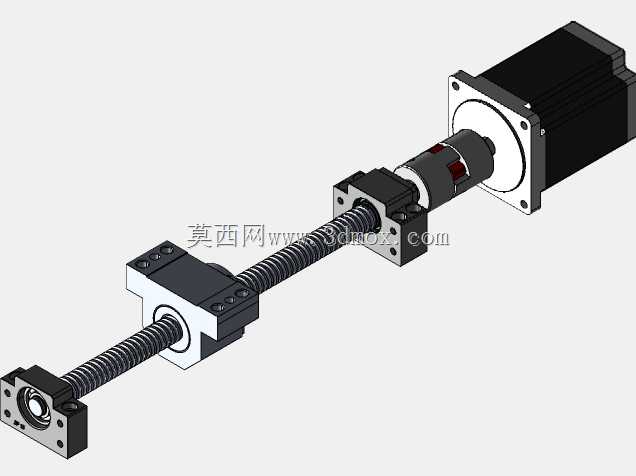

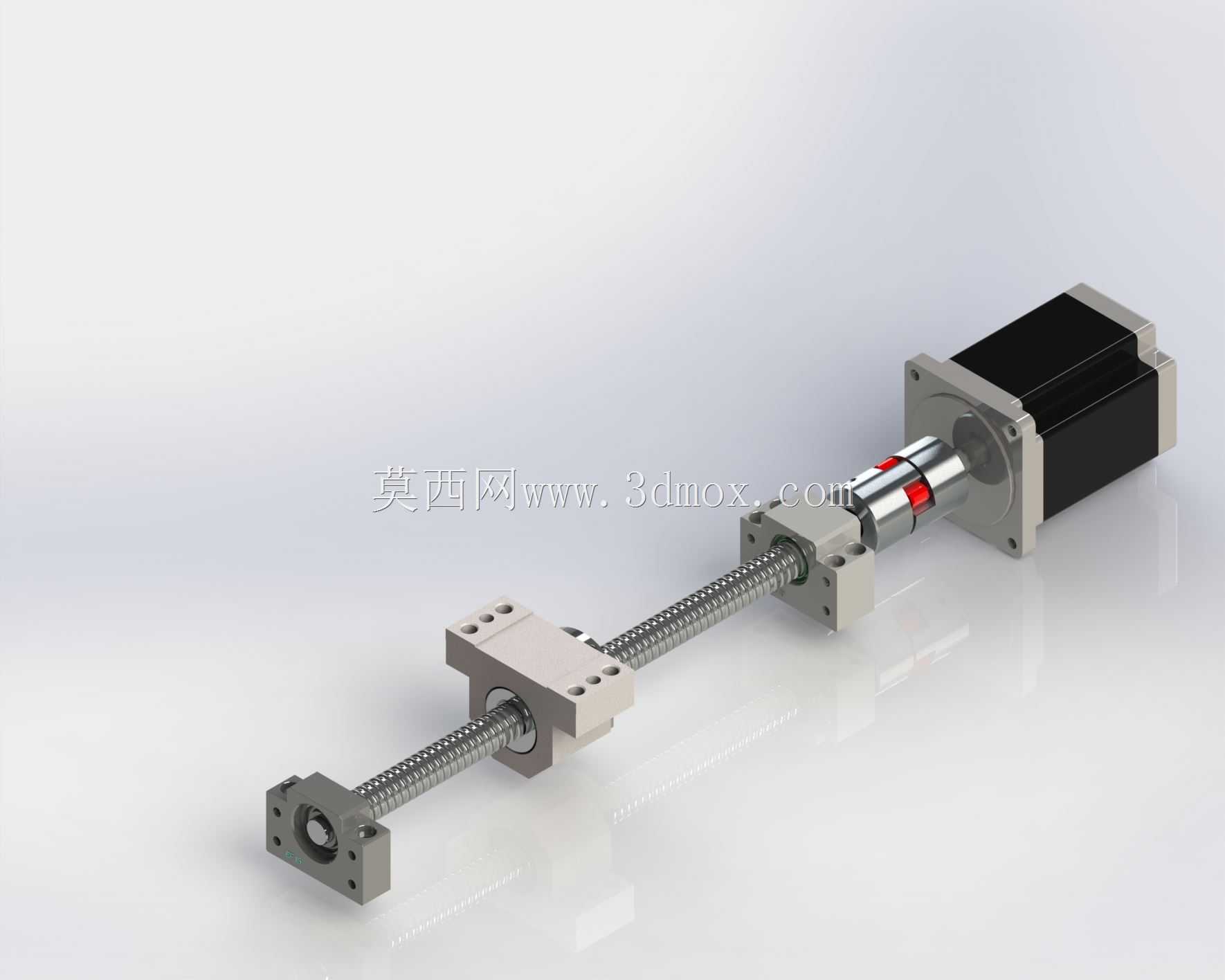

该传动总成是立式数控铣床、小型加工中心Y轴方向的核心进给执行部件，主要承担工作台沿Y轴方向的精准位移传动功能，可在金属切削加工、精密零件铣削、模具型腔加工等场景中，为工件提供稳定可控的直线进给动力，保障加工过程中Y轴方向的走位精度与重复定位一致性，适配中小型数控加工设备的进给系统搭建需求。整套总成采用模块化集成设计思路，将动力输出单元、传动转换单元、支撑固定单元、滑动执行单元整合为完整组件，无需额外搭配零散连接件即可完成轴系装配，大幅降低设备组装时的轴系调校难度。动力端选用NEMA34规格步进电机作为动力源，可精准控制转动角度与输出扭矩，适配开环数控系统的控制逻辑，满足常规铣削加工场景下的进给扭矩需求；传动核心采用直径20mm、导程适配常规进给速度的滚珠丝杠，将电机的旋转运动高效转换为直线运动，传动效率远高于传统滑动丝杠，可有效降低进给过程中的动力损耗，同时减少低速进给时的爬行问题，保障小位移进给的平稳性。支撑端采用BK15与BF15配对丝杠支撑座，分别对丝杠的固定端与支撑端做轴向与径向限位，固定端可承受轴向切削载荷与丝杠转动产生的轴向窜动，支撑端可补偿丝杠运行过程中因温度变化产生的长度形变，避免丝杠因热胀冷缩出现弯曲卡滞问题。滑动螺母座采用标准化安装接口设计，可直接与设备Y轴工作台通过螺钉完成锁固，安装面的定位基准与丝杠轴线保持严格平行，装配时仅需调校两端支撑座的同轴度即可保障整套传动的运行顺畅度。整套总成的安装边界清晰，丝杠有效行程适配400mm长度规格的Y轴行程需求，整体横向安装尺寸可适配常规中小型数控设备的床身内部安装空间，各部件的连接位置均预留标准安装孔位，无需二次打孔加工即可完成装配，可直接用于新设备的Y轴进给系统搭建，也可作为老旧数控设备Y轴进给部件的替换备件，帮助恢复设备的进给精度。
