机加工用磁性卡盘可调式夹紧装置

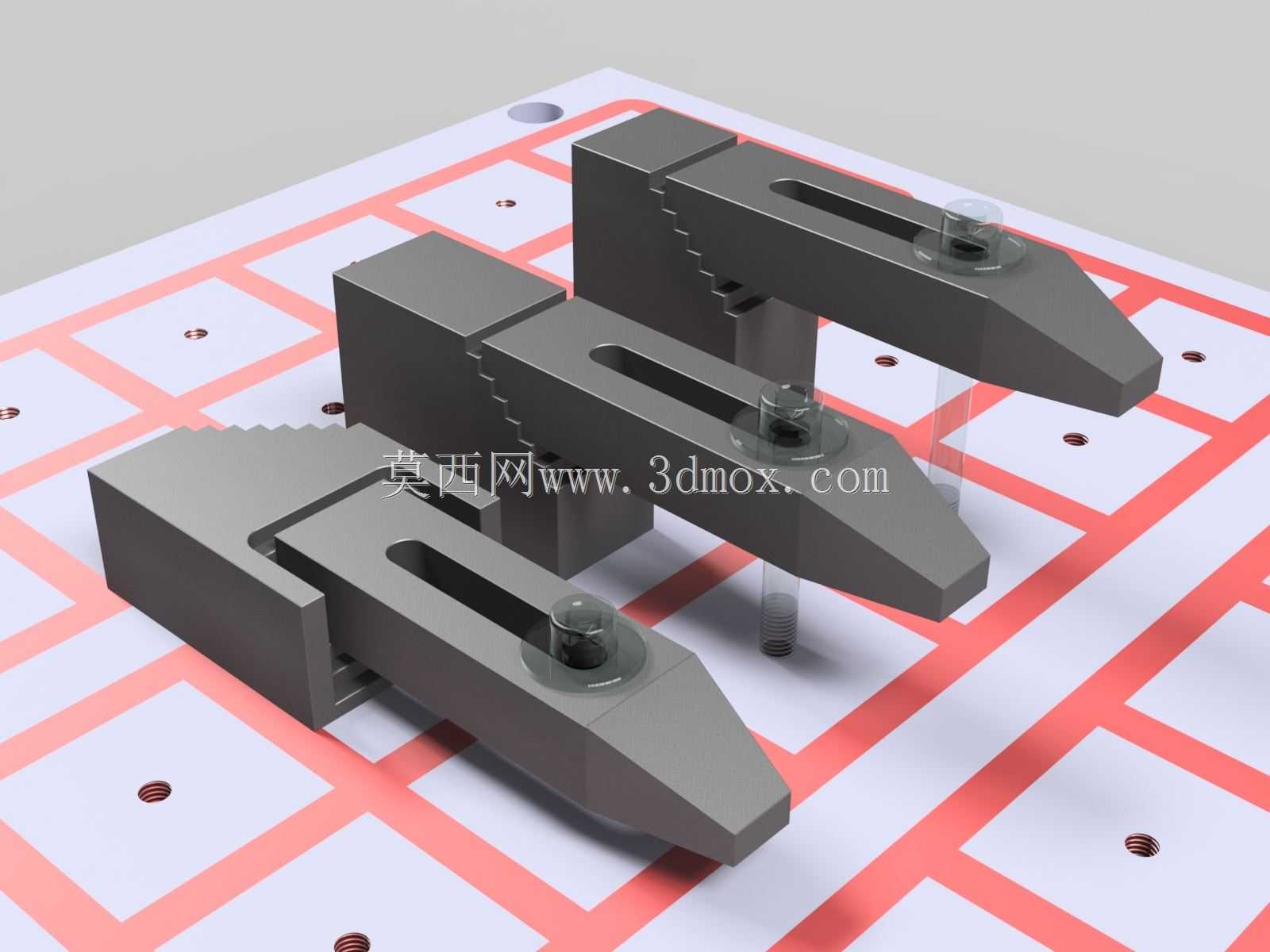

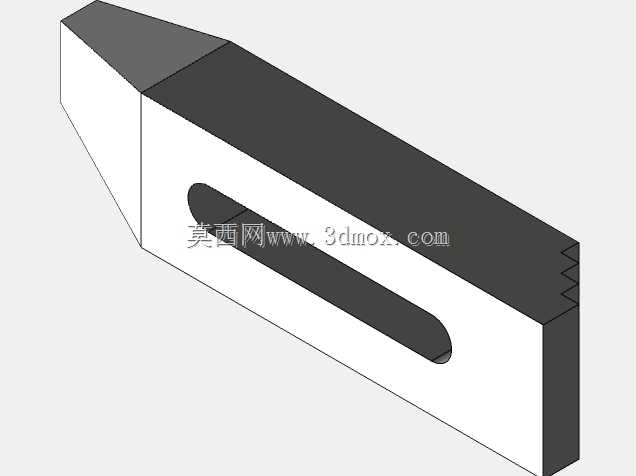

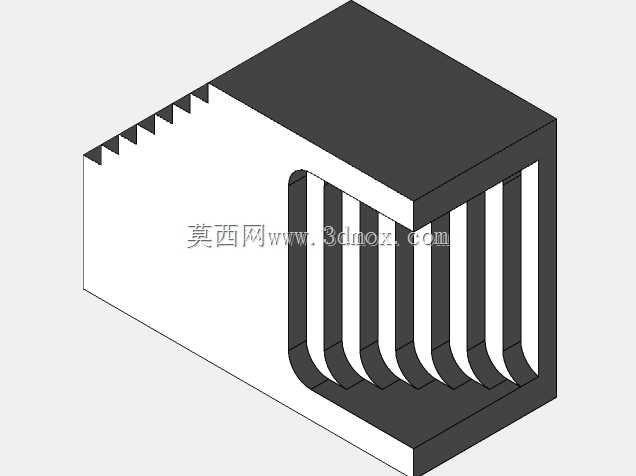

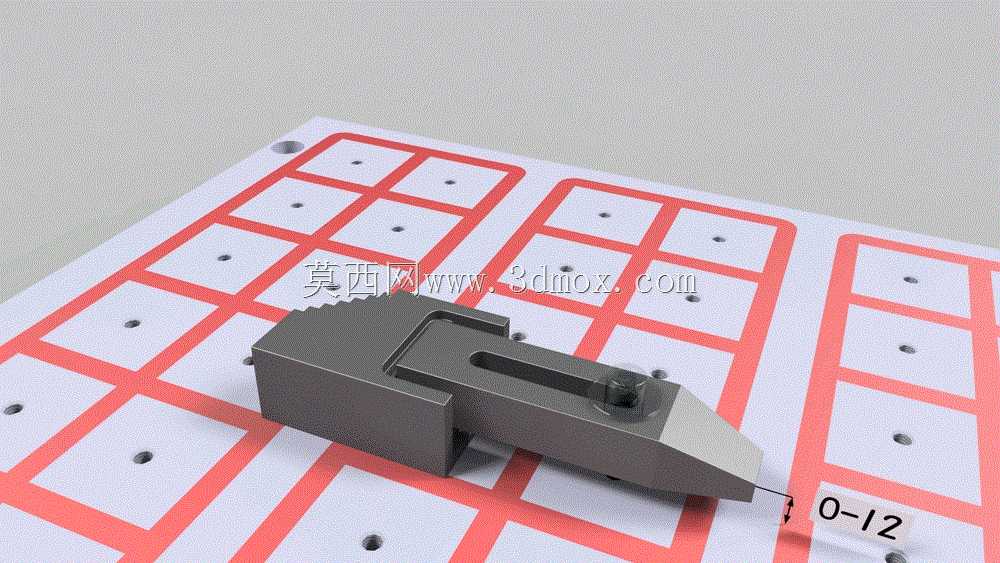

该磁性卡盘夹紧装置主要应用于数控铣削、平面磨削等机加工场景，配套电磁或永磁方格磁性工作台使用，解决传统磁台无法可靠装夹异形、导磁性弱或需要侧向定位工件的加工痛点，在精密模具加工、小型机械零件批量铣削、非铁金属辅助装夹工序中应用广泛，能够有效拓展磁性工作台的装夹适配范围，减少工件装夹找正的辅助工时。装置整体采用阶梯式可调压块结构，主体为经淬硬处理的导磁钢材，可与磁性工作台的磁路形成闭合导磁回路，依靠磁台的吸附力完成自身固定，无需额外在工作台打孔安装螺栓，不会破坏原有磁台的工作面精度。每个夹紧单元采用楔形导向滑动结构，压块底部开设与磁台方格筋位适配的定位槽，可沿磁台的网格槽任意调整安装位置，适配不同外形尺寸的工件装夹需求，压块前端的尖状夹持端可伸入工件侧面的狭小空间，配合顶部的锁紧螺钉实现对工件的侧向压紧，避免传统平口钳装夹产生的行程干涉、装夹盲区等问题。设计过程中重点考量了装夹刚性与磁路导通的平衡，压块的阶梯结构既保证了足够的压紧力传导路径，避免夹紧时压块自身变形翘曲，同时预留了刀具走刀的安全间隙，减少加工过程中刀具与夹具发生碰撞的概率。压块上开设的长条形调节槽可实现夹持行程的无级微调，能够适配不同厚度的工件装夹，从几毫米的薄板零件到几十毫米厚的块状工件都能实现可靠压紧。安装时仅需将装置底部的定位凸台对准磁台的网格凹槽，转动磁台充磁开关即可完成夹具的固定，拆卸时退磁即可直接取下，不会在磁台表面残留装夹压痕。装置的夹持端做了小角度斜面处理，夹紧时可产生向下的分力，将工件牢牢压向磁台表面，避免铣削过程中工件受切削力作用发生翘起移位，保证加工过程的稳定性，同时导磁材质的夹具体可将磁台的磁力部分传导至工件侧面，进一步提升对弱导磁工件的吸附固定效果。
