磨床配套齿轮箱传动组件结构

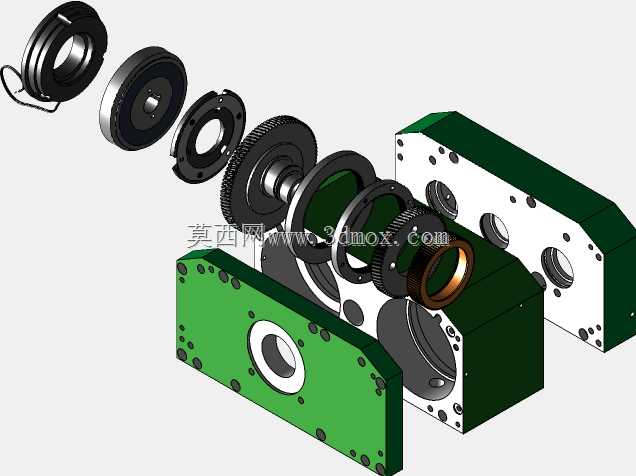

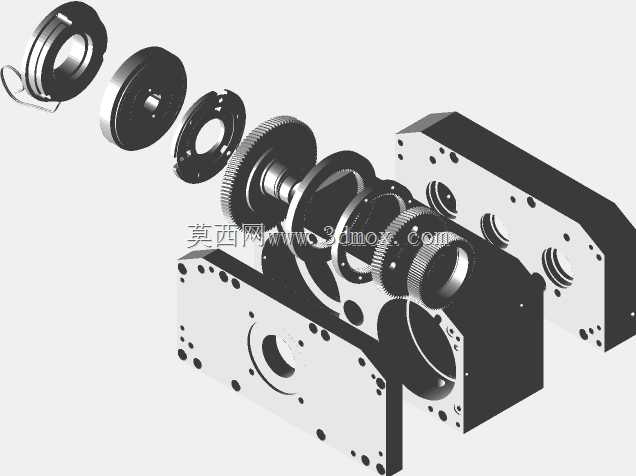

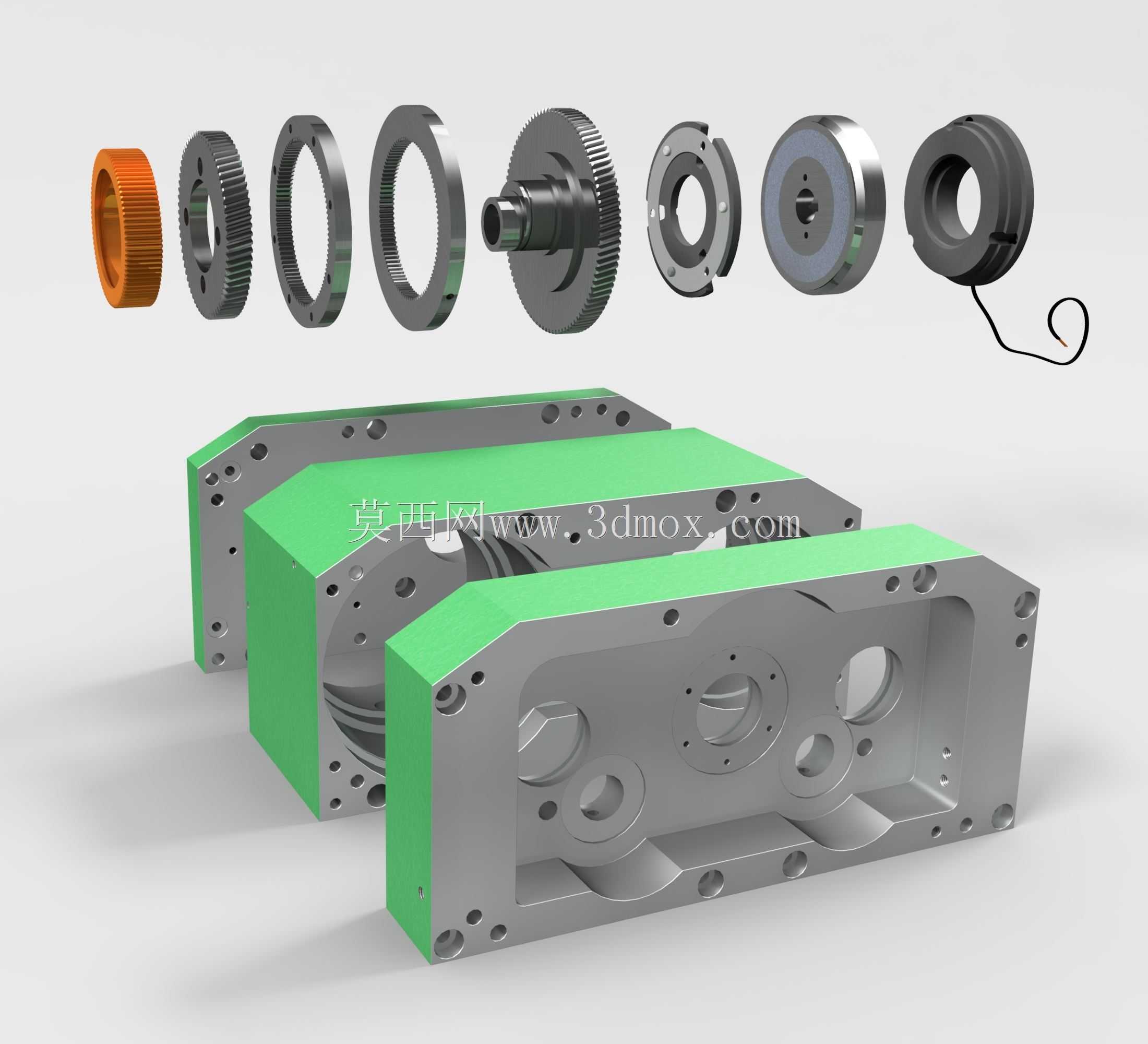

这套齿轮箱传动组件是专为高精度段差磨床开发的核心传动承载部件，主要应用于金属切削加工领域的精密磨床设备中，承担动力分流、转速匹配、扭矩传递与传动精度保持的核心作用，直接决定磨床磨削加工过程中的进给稳定性与工件加工精度。在实际磨床作业场景中，该齿轮箱安装于磨床床身靠近磨头进给的侧部安装位，将主轴电机输出的高转速低扭矩动力，通过内部多组齿轮的啮合传动转换为磨头进给、工件装夹转盘驱动所需的低转速高扭矩动力，同时通过内部的传动间隙补偿结构，抵消齿轮啮合过程中的回程间隙，保障磨削进给时的位移精度控制在微米级区间，满足精密零件磨削加工的公差要求。从产品功能特性来看，这套组件采用分体式模块化设计思路，将箱体、传动齿轮、密封端盖、制动组件、油路接口等部件做了独立拆分设计，既方便生产加工过程中的精度管控，也便于后期设备维护时的部件快速更换，无需整体拆解箱体即可完成易损件的替换。箱体主体采用铝合金材质加工，在保证结构刚性满足传动负载要求的前提下，尽可能降低组件整体重量，减少磨床床身的承载负担，同时铝合金材质优异的导热性能可以快速带走齿轮高速啮合产生的热量，避免长时间作业下箱体内温度过高导致润滑油性能下降、齿轮热变形影响传动精度。设计过程中，工程师针对磨床作业时的振动特性做了针对性优化，箱体的安装结合面做了高精度铣削加工，配合定位销孔实现组件安装时的精准定位，减少装配误差带来的传动偏载；内部齿轮采用斜齿啮合设计，相比直齿传动啮合重合度更高，传动过程更平稳，可有效降低高速运转时的传动噪音与振动冲击；端盖部位设置了多层密封结构，搭配专用的密封件可以防止箱体内润滑油泄漏，同时阻挡磨削加工产生的金属碎屑、切削液渗入箱体内部，避免齿轮出现异常磨损。从安装边界来看，箱体的安装孔位按照对应磨床的安装基准做了统一布局，安装面的平面度公差控制在0.02mm以内，各传动轴的中心高与磨床动力输入轴、输出负载轴的中心高保持严格一致，装配时无需额外调整轴系同轴度即可完成安装；组件的整体外形尺寸适配磨床侧腔的安装空间，不会与磨床的防护外壳、冷却管路、走线槽产生干涉，箱体侧面预留的电磁阀安装位可直接对接磨床的润滑控制系统，实现齿轮啮合部位的自动定量润滑，保障长时间连续作业下的传动稳定性。
