气动驱动三英寸对夹式蝶阀结构设计

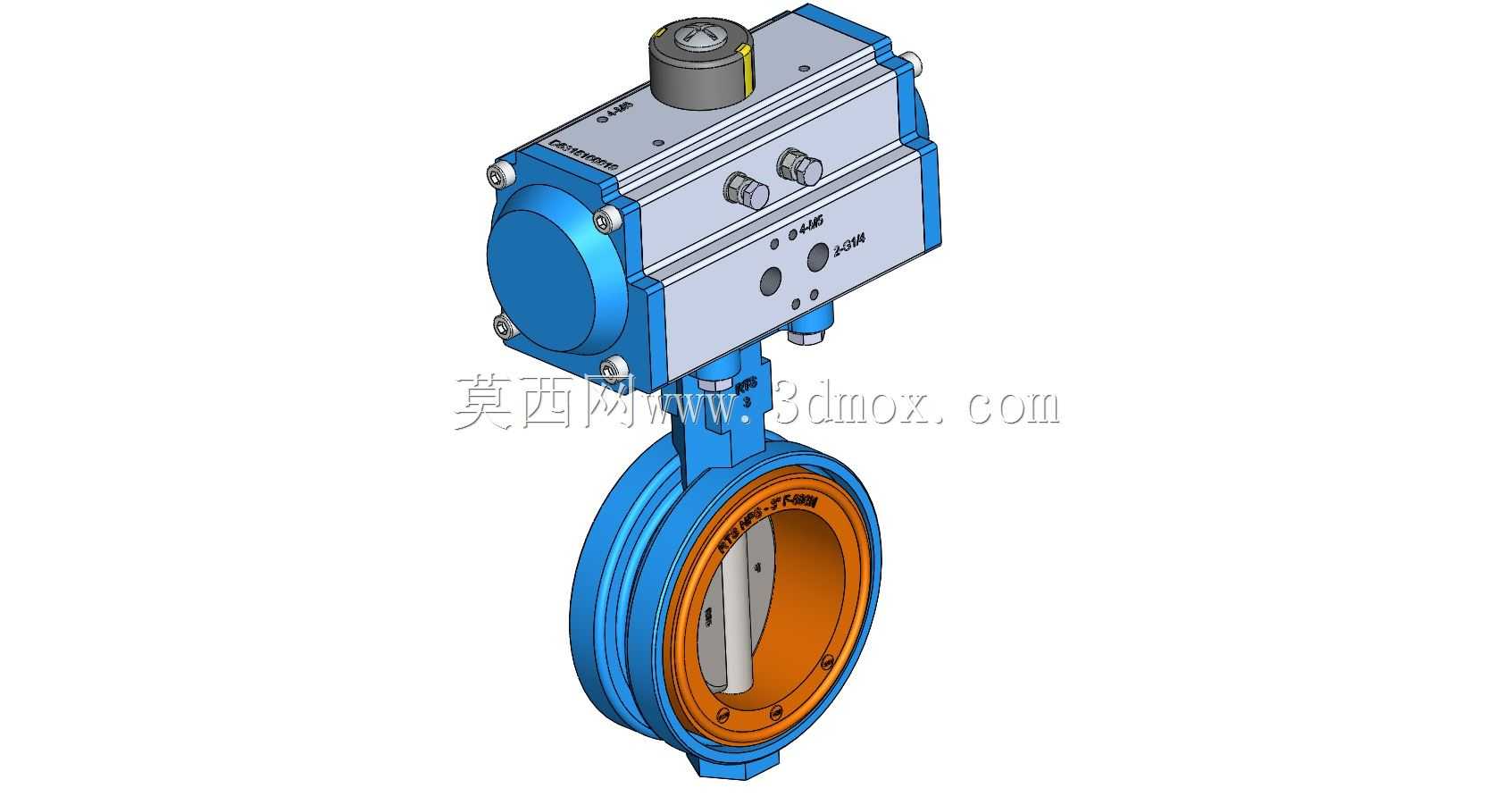

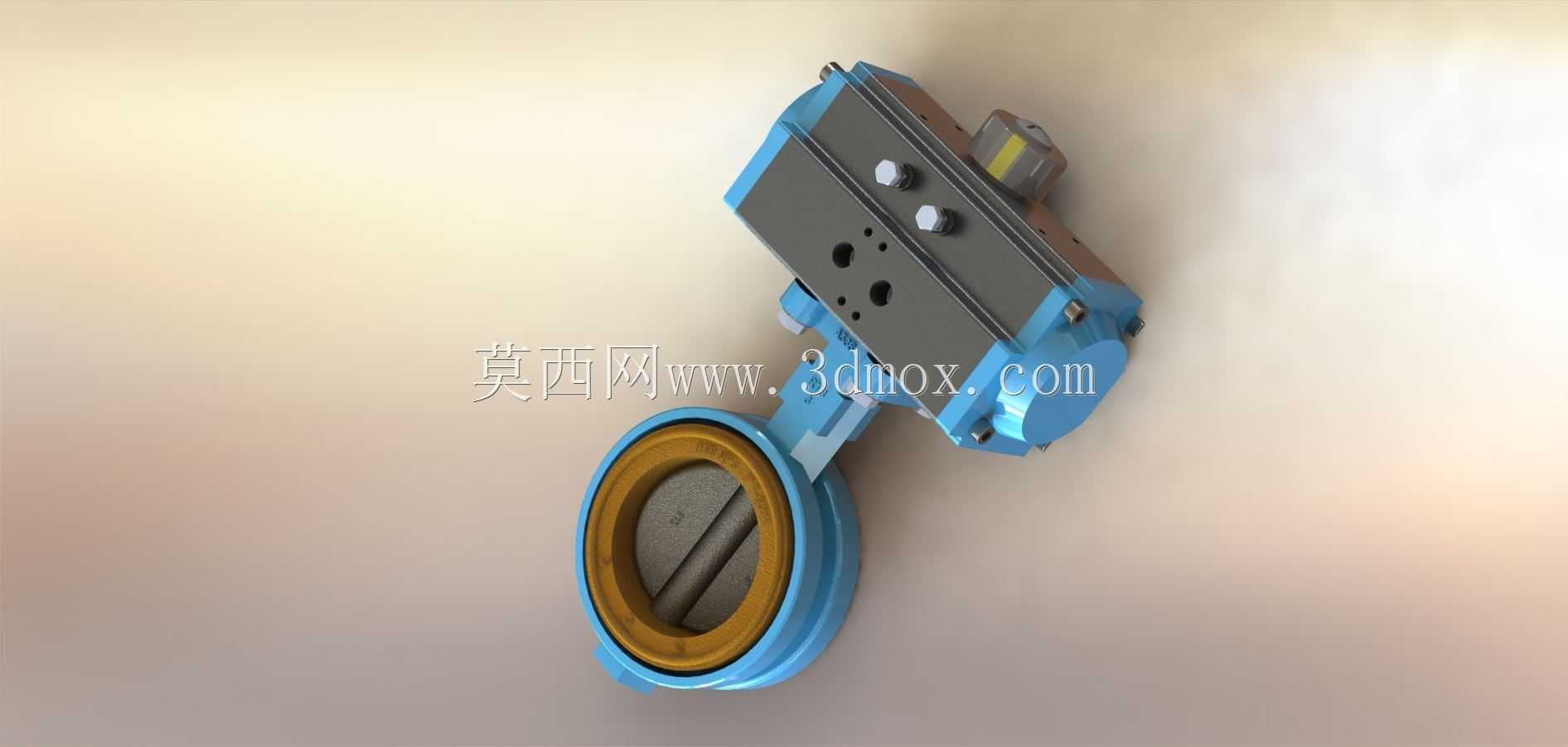

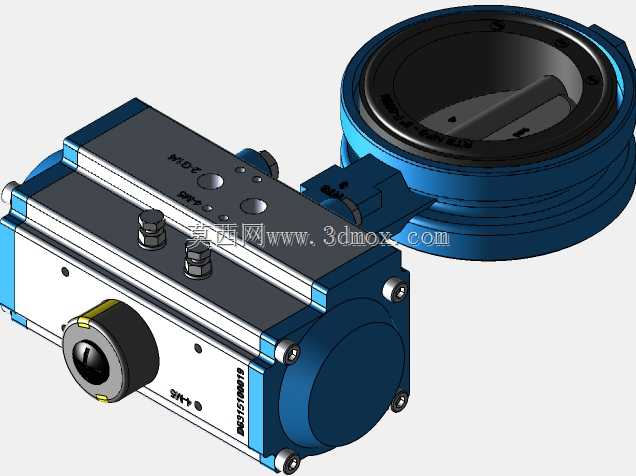

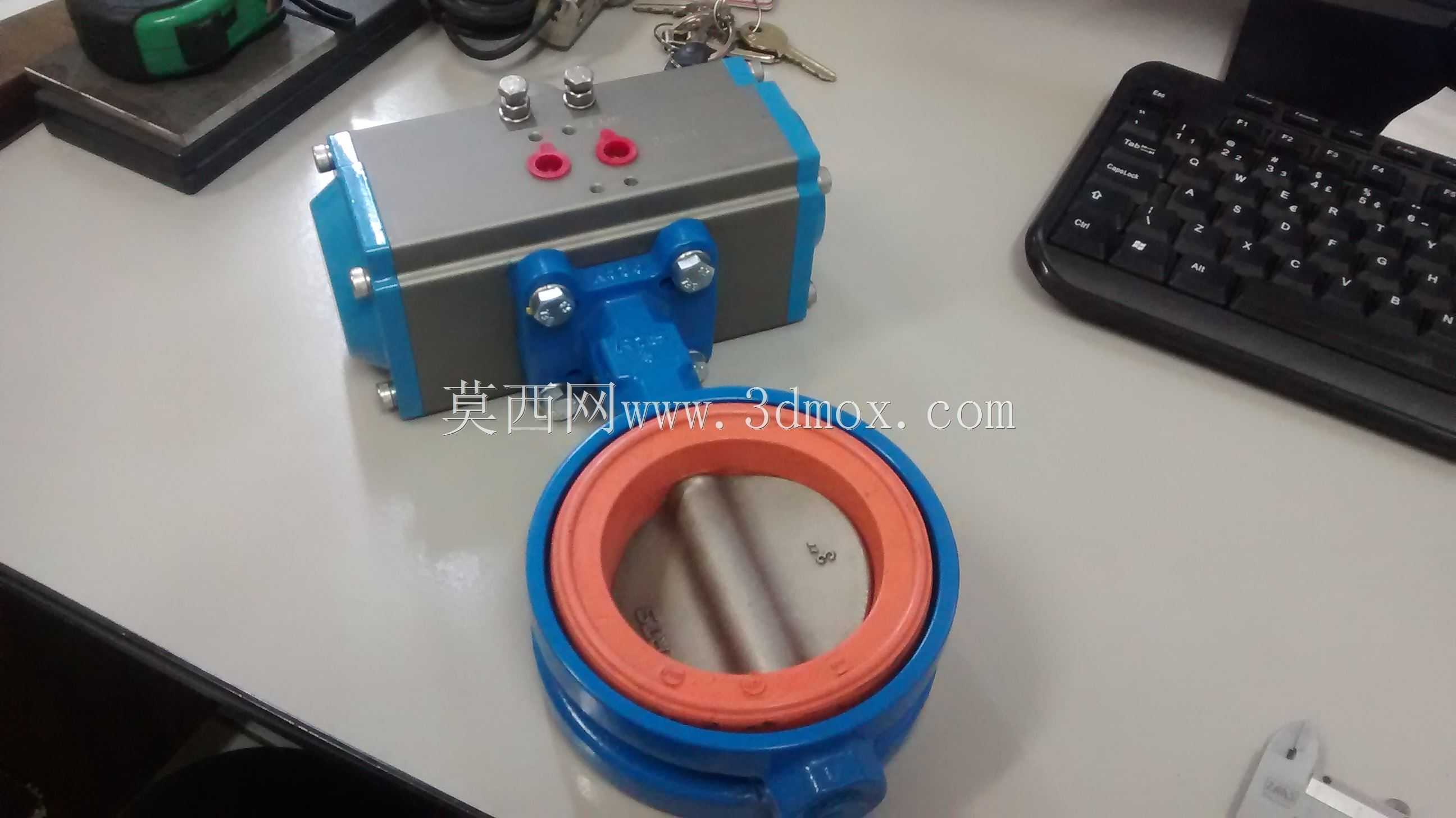

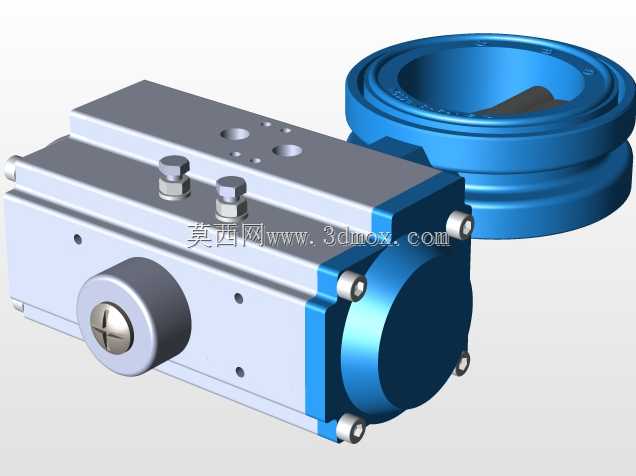

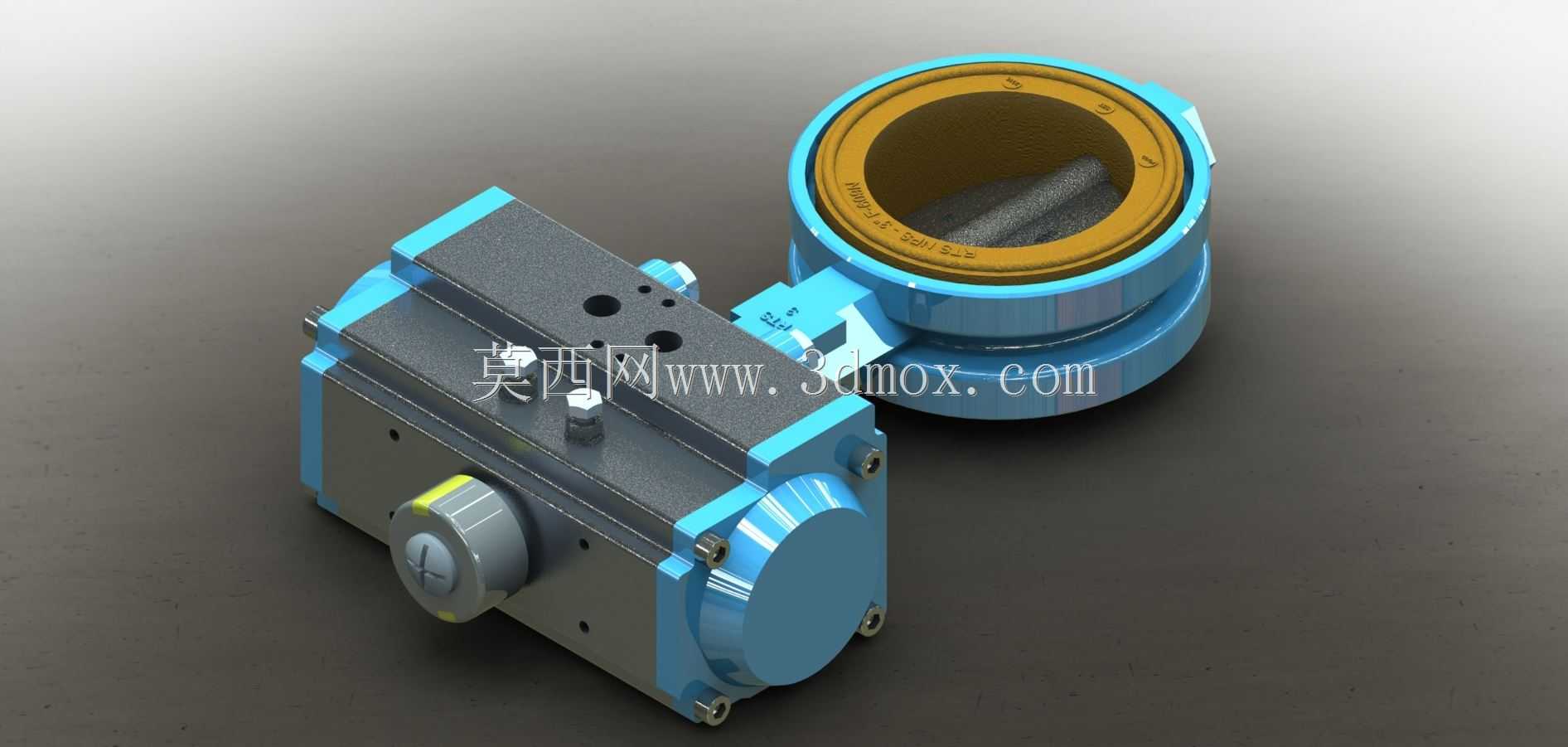

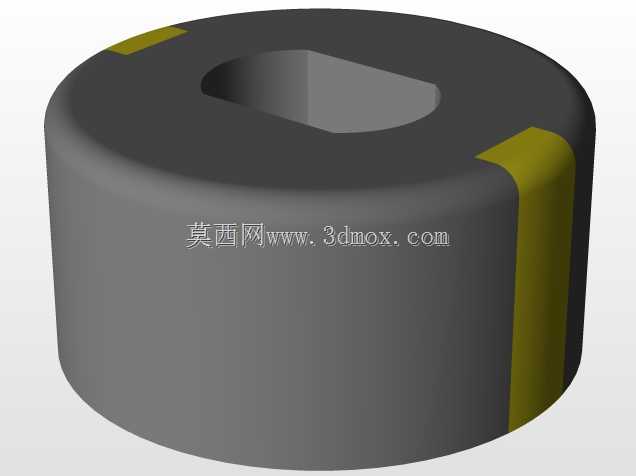

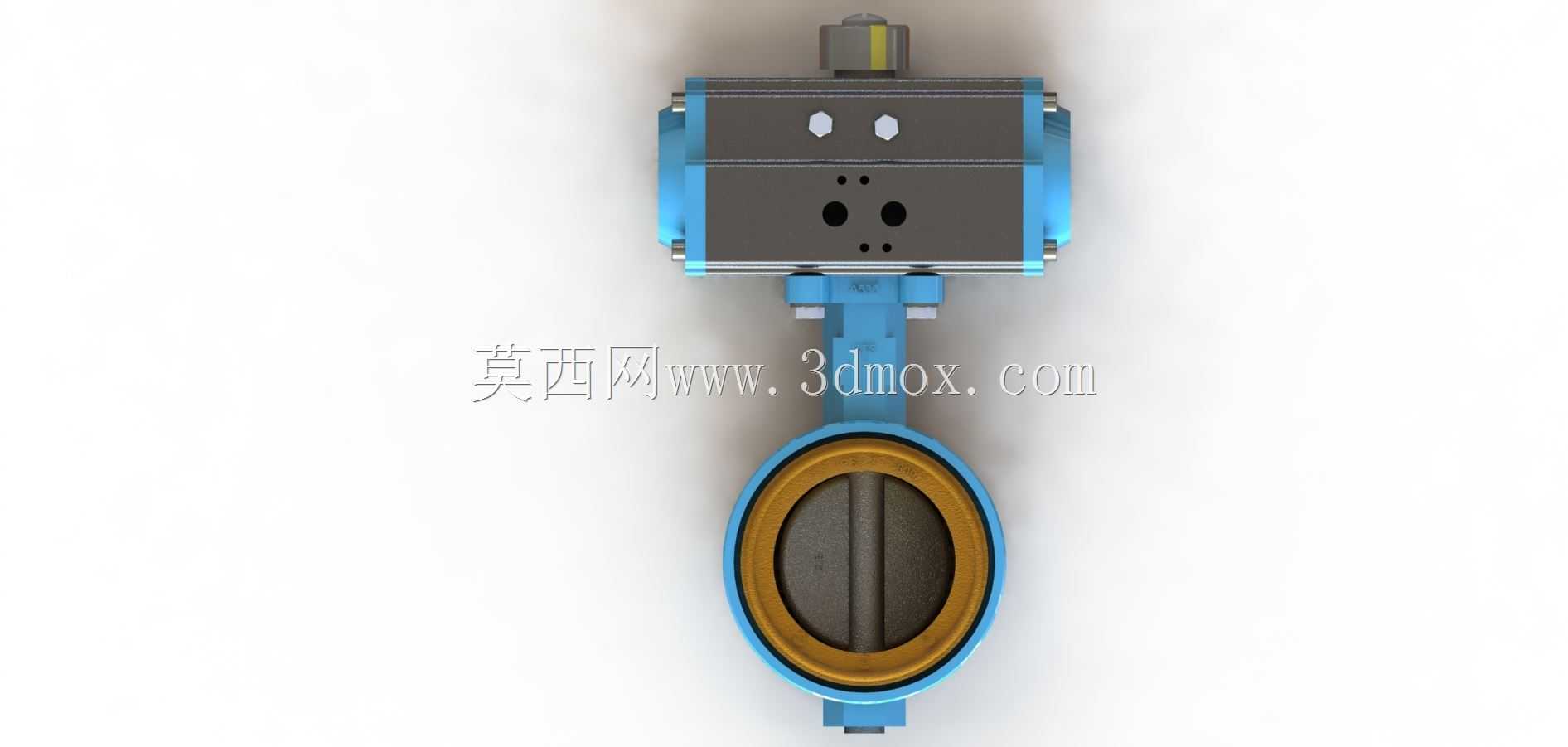

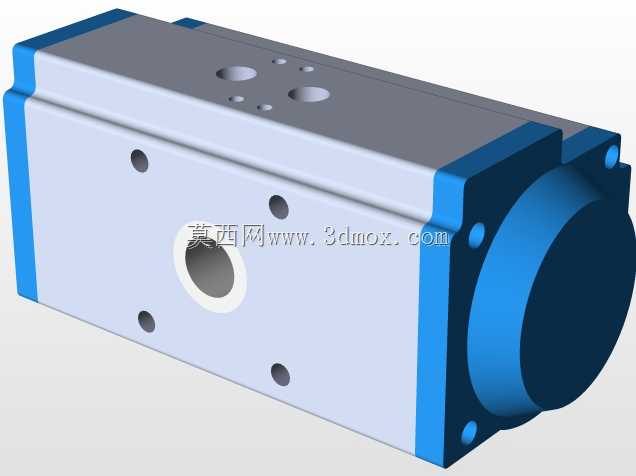

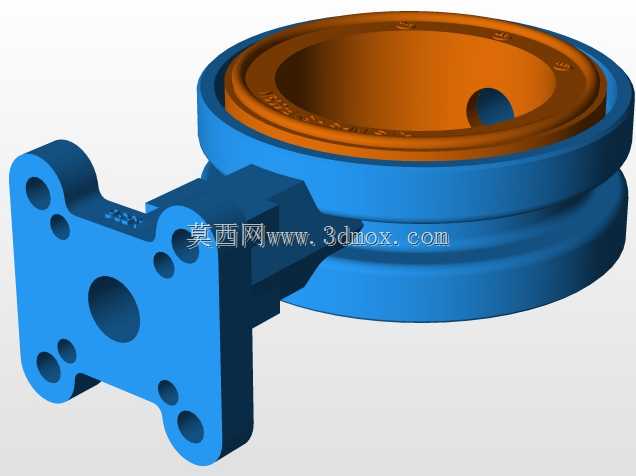

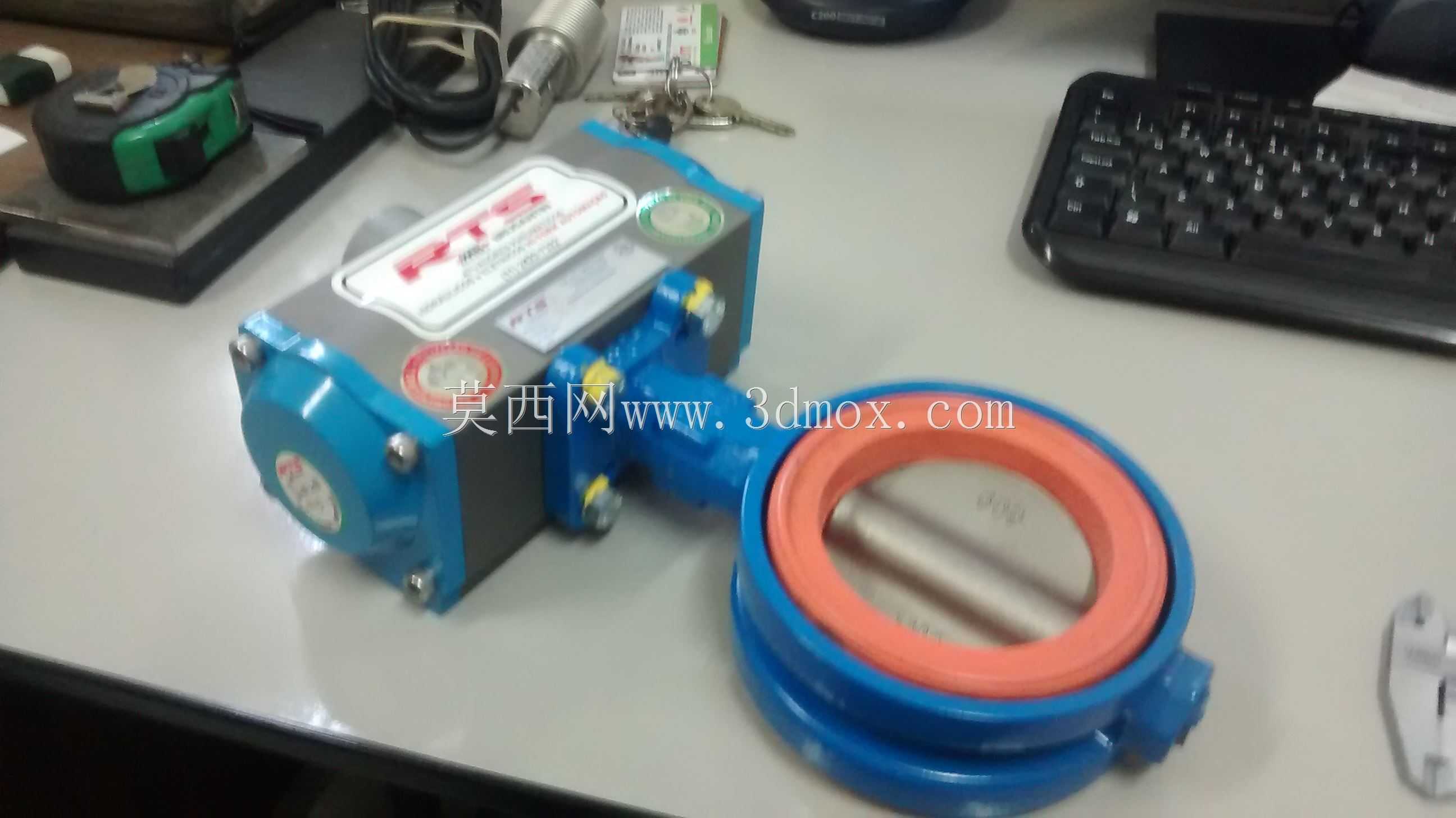

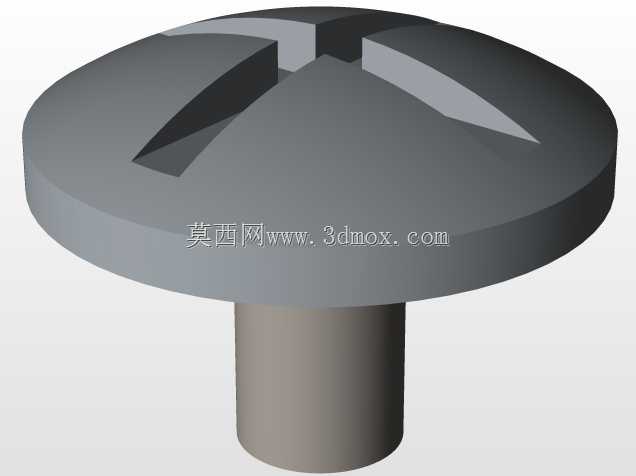

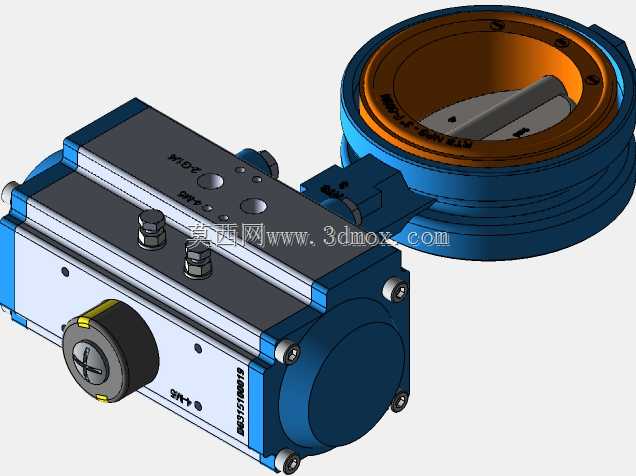

这款三英寸规格的气动蝶阀，主要应用在市政给排水、化工流体输送、暖通空调循环水、轻工制程管路等场景中，承担管路介质的通断与流量调节功能，适配水、压缩空气、无强腐蚀性的常规流体介质，可接入自动化控制系统实现远程启闭操作，无需人工近距离手动操作，能有效降低高危管路、高空布设管路的操作维护成本，在批量布设的流体管网上可大幅提升管路管控的响应效率。产品采用气动执行器与蝶阀本体直连的集成式结构，执行器部分为铝合金硬质阳极氧化外壳，具备良好的抗锈蚀与抗磕碰性能，可适配车间、户外管廊等多数常规安装环境，执行器内部采用齿轮齿条式传动结构，输出扭矩平稳，可在额定气源压力下稳定驱动阀板转动，双轴密封结构可避免执行器内部进入水汽与粉尘，延长设备的无故障运行周期。蝶阀本体采用对夹式安装结构，无需额外配置法兰配对焊接，安装时只需将阀体夹在两端管路法兰之间，穿入连接螺栓紧固即可完成装配，相比法兰式蝶阀可节省约三成的安装空间，尤其适合管路布设空间紧凑的设备内部、管井内部场景。阀座采用内嵌式弹性密封结构，阀板转动行程为0到90度，当阀板转动至90度位置时阀门处于全开状态，此时流道完全通畅，介质流动阻力极小，压损远低于同口径的截止阀、闸阀，可有效降低管路输送的动力损耗；阀板转动角度可通过执行器侧方的行程调节旋钮进行微调，确保密封面完全贴合，避免长期使用后出现内漏问题。设计过程中充分考虑了安装边界的适配性，三英寸的通径规格匹配DN80标准管路，阀体整体轴向尺寸紧凑，执行器顶部预留了信号反馈装置的安装接口，可根据使用需求加装限位开关、定位器模块，实现阀门开度的信号反馈与比例调节功能，满足不同自动化程度的管路控制需求；阀体两端的密封面采用平面精加工处理，可适配国标、美标等常规标准的法兰密封面，无需额外定制转接配件即可完成装配，执行器的气源接口采用标准内螺纹规格，可直接匹配常规气动管路的快插接头，降低现场安装的配件准备成本。整体结构将驱动单元与阀体单元做了同轴度优化，避免长期动作过程中出现阀板偏磨导致的密封失效问题，外壳的棱角处均做了倒角处理，可避免安装过程中划伤操作人员，外露的紧固件均采用不锈钢材质，可在潮湿环境下长期使用不出现锈死问题，方便后期的维护拆解。
