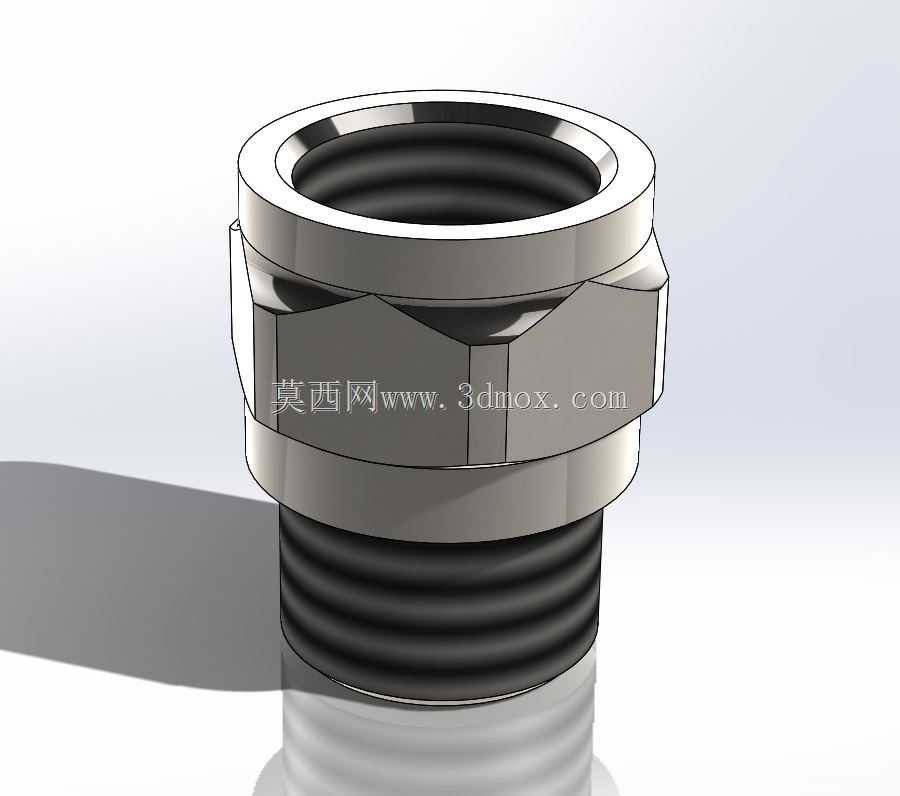

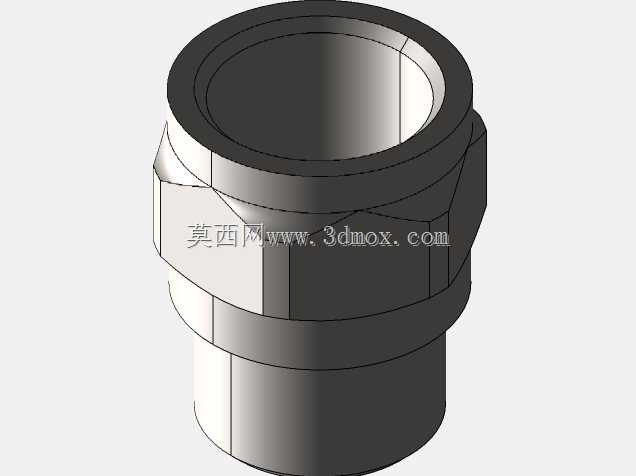

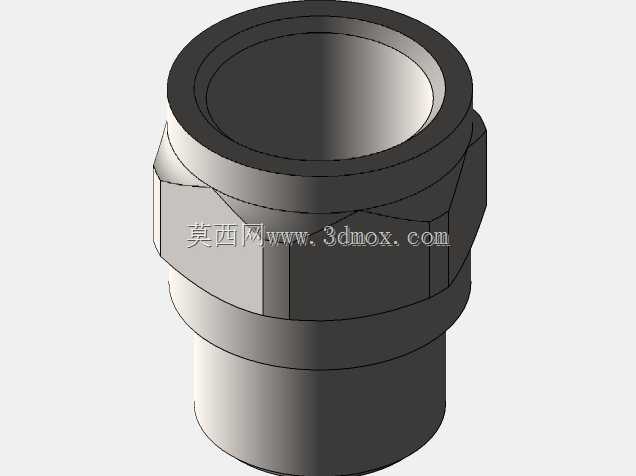

1/2BSP内外螺纹不锈钢止回阀结构设计

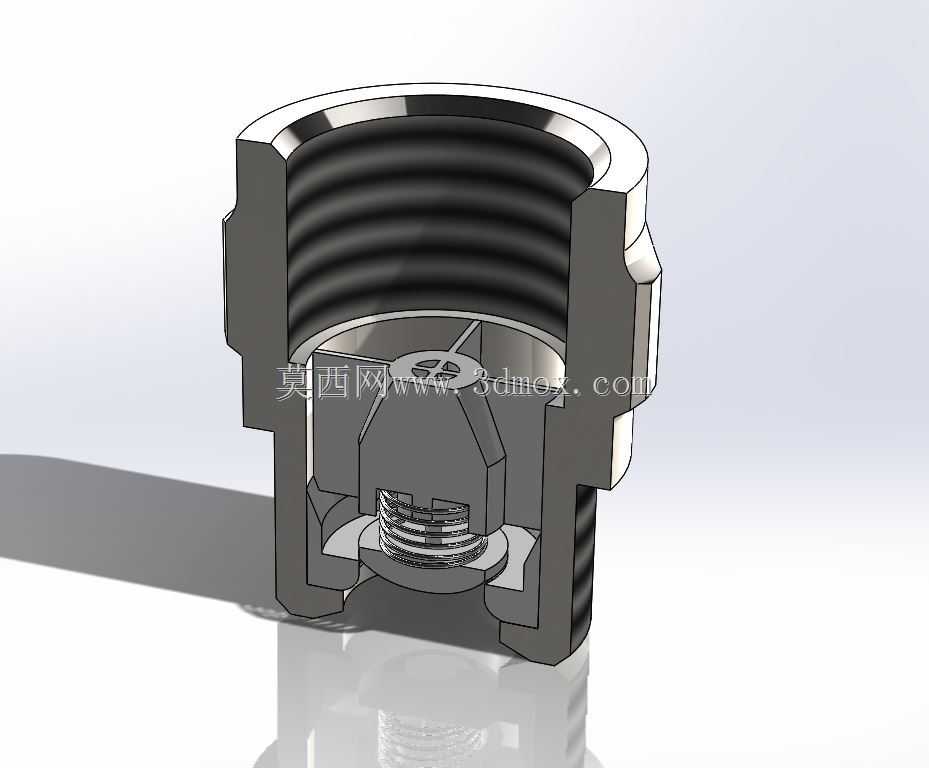

这款1/2BSP规格的内外螺纹不锈钢止回阀，主要应用于民用供水、小型液压回路、气动传输管路、净水设备管路等需要控制介质单向流动的场景，能够有效避免管路内介质倒流引发的设备损坏、介质回流污染、水压失稳等问题，是小口径管路系统中保障流向稳定的核心配件。从实际用途来看，该止回阀依靠内部弹簧与阀芯的配合实现自动启闭，当介质从外螺纹端正向流入时，介质压力克服弹簧预紧力推动阀芯抬升，阀内流道完全导通，介质可顺畅通过；当进口端压力下降或出现反向压力时，弹簧推动阀芯快速复位，配合PA密封件紧紧压合在阀座密封面上，彻底截断反向流道，无需人工操作即可自动完成流向控制，适配水、弱腐蚀性流体、低压气体等多种常见传输介质。在功能特性设计上，阀体整体采用不锈钢材质打造，具备优秀的防锈、抗腐蚀能力，能够适应潮湿、弱酸碱的管路工作环境，长期使用不会出现锈渣脱落污染介质的问题；密封部位选用PA材质密封件，相比传统橡胶密封拥有更好的耐磨性能与抗老化能力，在频繁启闭的工况下仍能保持稳定的密封效果，有效降低内漏风险。设计思路上，这款止回阀采用了内外螺纹组合的接口形式，一端为1/2BSP外螺纹、一端为同规格内螺纹，无需额外转换接头即可直接串接在同规格的螺纹管路中，大幅降低现场安装的配件成本与施工难度；内部采用立式弹簧导向结构，阀芯沿阀体内置的导向筋做轴向运动，避免启闭过程中阀芯偏斜导致的密封失效，同时将弹簧与流道做了合理的空间避让，在保证结构紧凑的前提下尽可能扩大流道通径，减少介质通过时的压力损失，降低管路输送的能耗。从安装边界来看，该止回阀整体为同轴圆柱外形，接口为标准1/2BSP管螺纹，安装时仅需在管路对应位置预留匹配的螺纹接口，安装空间仅需覆盖阀体本身的外形尺寸即可，无需额外预留操作空间，可适配狭小空间内的管路布设需求；安装时需注意阀体上标注的流向标识，保证正向流向与管路介质传输方向一致，即可实现稳定的单向止回功能，日常使用过程中无需额外维护，不锈钢阀体的高强度特性也能承受管路常规的水压波动与振动冲击，使用寿命远高于普通铜质或塑料材质的同规格止回阀。
