粉末工业易清洗电动旋转阀结构设计

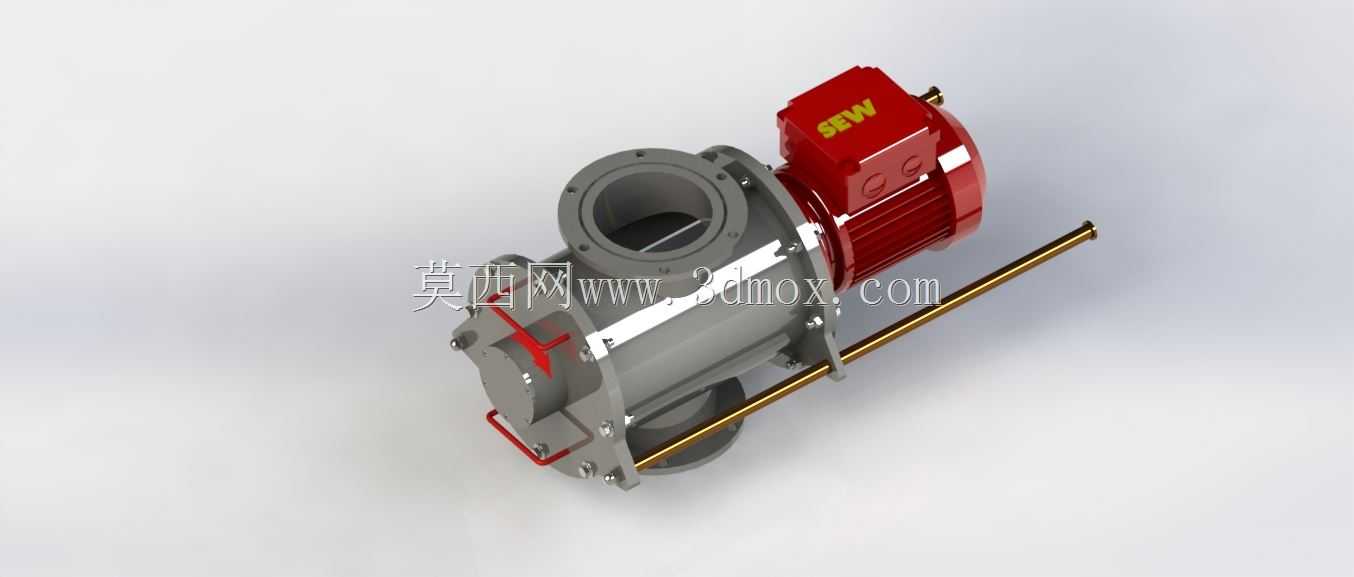

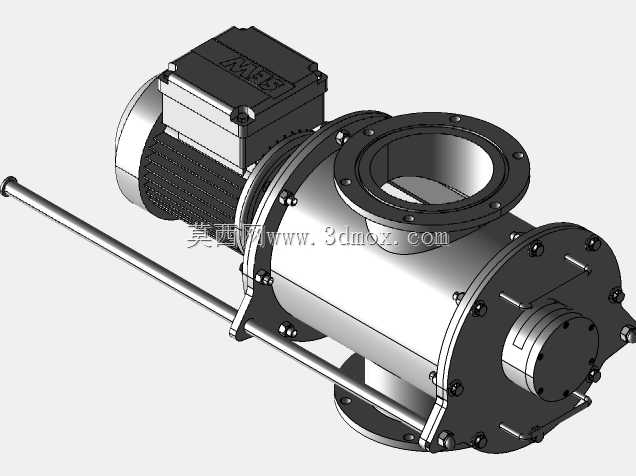

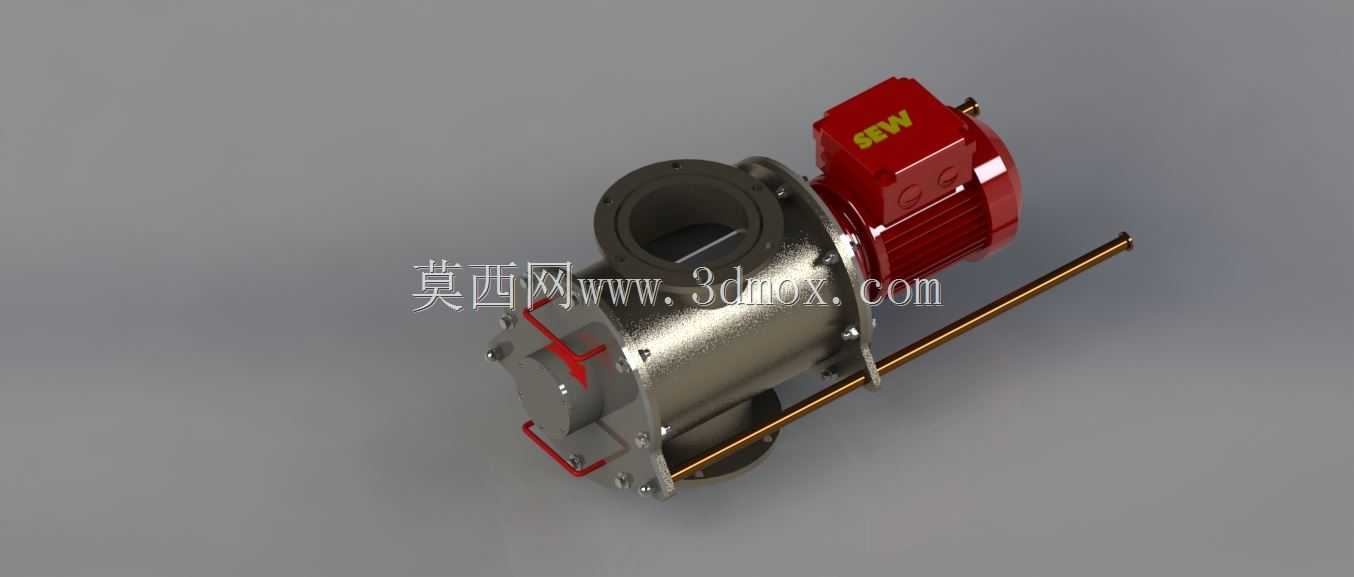

这款旋转阀主要面向粉末加工生产场景设计，可应用于食品粉体、医药原料、精细化工粉料、金属粉末加工等行业的物料输送管路中，作为料仓卸料、管路定量给料的核心部件使用，解决传统旋转阀在处理粘性、易残留粉料时清理困难、物料交叉污染的痛点。在实际生产场景中，该设备安装在料仓底部与气力输送管路的衔接位置，工作时通过转子的匀速旋转，将料仓内下落的粉料均匀连续地送入下方输送管道，同时依靠转子与阀体腔壁的间隙配合实现上下腔的气压隔离，避免气力输送的气流反窜至料仓影响下料稳定性。针对粉体加工场景频繁换料、定期清洁的需求，这款旋转阀在结构设计上做了针对性优化：阀体端盖采用快拆式连接结构，无需完全拆卸管路即可打开端盖取出转子组件，对阀腔内部、转子叶片间隙进行彻底冲洗清洁，避免粉料残留堆积导致的物料变质、交叉污染问题，尤其适配多品种小批量的粉体生产工况。驱动端采用直连式减速电机布局，电机输出轴与转子轴通过刚性联轴器直接连接，省去了传统链轮、皮带传动的冗余结构，既缩小了设备整体占用空间，也减少了传动环节的故障点，提升设备运行的可靠性。转子叶片边缘做了圆弧倒角处理，避免锐角剪切粉料颗粒，对于易碎的结晶类、颗粒类粉料也能友好输送，不会破坏物料原有形态。阀体侧面预留了压缩空气吹扫接口，可外接气源在设备运行过程中对阀体内壁进行实时吹扫，减少超细粉料在腔壁的粘附堆积。在安装边界设计上，阀体上下两端均采用标准法兰连接结构，法兰盘的螺栓孔位、密封面尺寸匹配常规粉体输送管路的通用规格，可直接替换同口径的传统旋转阀，无需对现有管路做额外改造。设备整体的轴向长度控制在紧凑范围内，侧面的操作手柄预留了足够的手动操作空间，即使在安装空间局促的车间管路布局中，也能顺利完成安装、调试与日常维护操作。阀体的过流部件采用镜面抛光处理，表面粗糙度达到卫生级要求，无清洁死角，既符合食品、医药行业的卫生生产规范，也能减少粉料粘附，降低日常清洁的工作量。
