全不锈钢内螺纹弹簧式单向止回结构

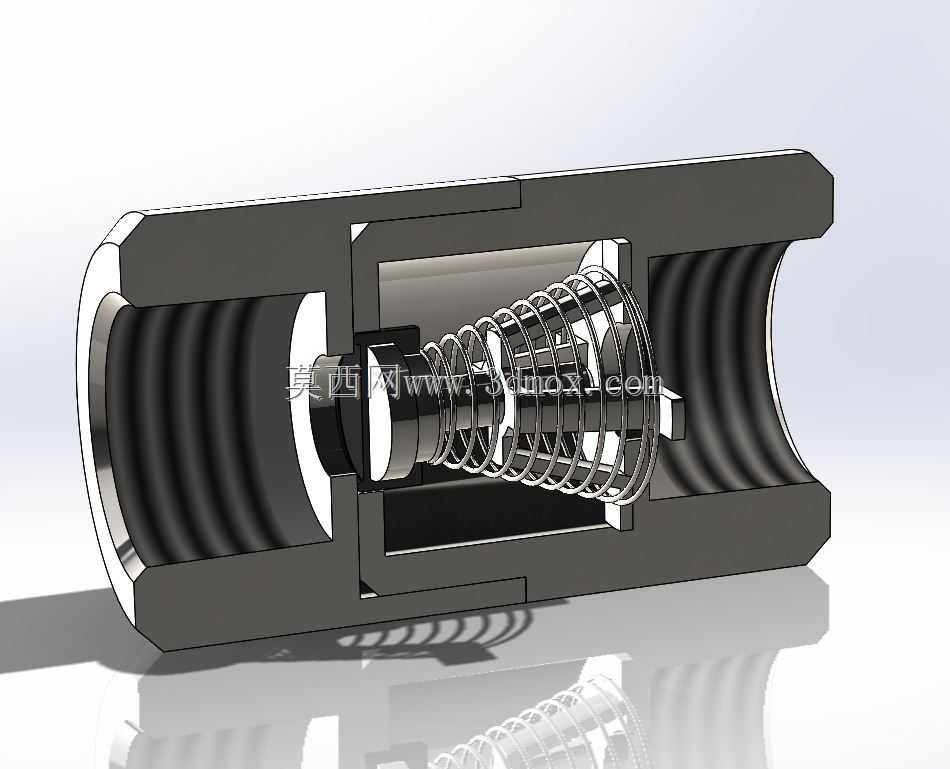

这款全不锈钢止回结构主要应用于民用给排水、轻工流体输送、小型化工管路、气动控制回路等对介质洁净度、防腐蚀性能有要求的管路场景中，核心作用是管控管路内流体的单向通行，避免介质倒流引发的泵叶轮反转、管路压力失稳、上游介质被污染等问题，是流体输送系统中保障管路运行安全的基础配件。从功能特性来看，该结构采用弹簧加载的阀芯密封设计，相比无弹簧的重力式止回结构，它不受安装朝向限制，水平、垂直甚至倾斜管路都能稳定工作，当管路正向流体压力达到弹簧预设开启值时，流体推动阀芯压缩弹簧，导通流道让介质顺利通过；当正向压力下降或者出现反向压力时，弹簧快速推动阀芯复位贴合密封面，瞬间截断流道阻断倒流，密封响应速度快，低压工况下也能保证密封可靠性。结构上采用全不锈钢材质打造，阀体、阀芯、弹簧等过流部件均适配弱腐蚀介质输送场景，密封件可根据实际工况温度、介质特性选择适配材质，满足不同温度区间的使用需求。从设计思路来看，整体采用同轴式内嵌结构，没有外置的操作手柄或者突出结构，整体外形为规则的圆柱状，两端为标准管螺纹连接端，安装时直接拧入对应规格的管路内螺纹接口即可，不需要额外的法兰连接配件，占用安装空间极小，特别适合安装空间局促的紧凑型管路布局。内部流道采用平滑过渡设计，尽可能降低介质通过时的流阻损失，减少管路输送过程中的压力损耗，弹簧采用居中定位结构，避免阀芯启闭过程中出现偏磨，长期使用也能保证密封面的贴合精度，延长结构的使用寿命。安装边界上，该结构的外径与对应螺纹规格的标准管件尺寸匹配，安装时不需要额外扩孔或者改造管路接口，两端螺纹的有效旋合长度符合常规管螺纹标准，安装后整体嵌入管路接头内，不会在管路外侧形成突出结构，适配狭小空间内的管路布设需求，日常维护时也可直接从管路中拧出进行清理或者密封件更换，拆装操作简便，不需要复杂的专用工具。
