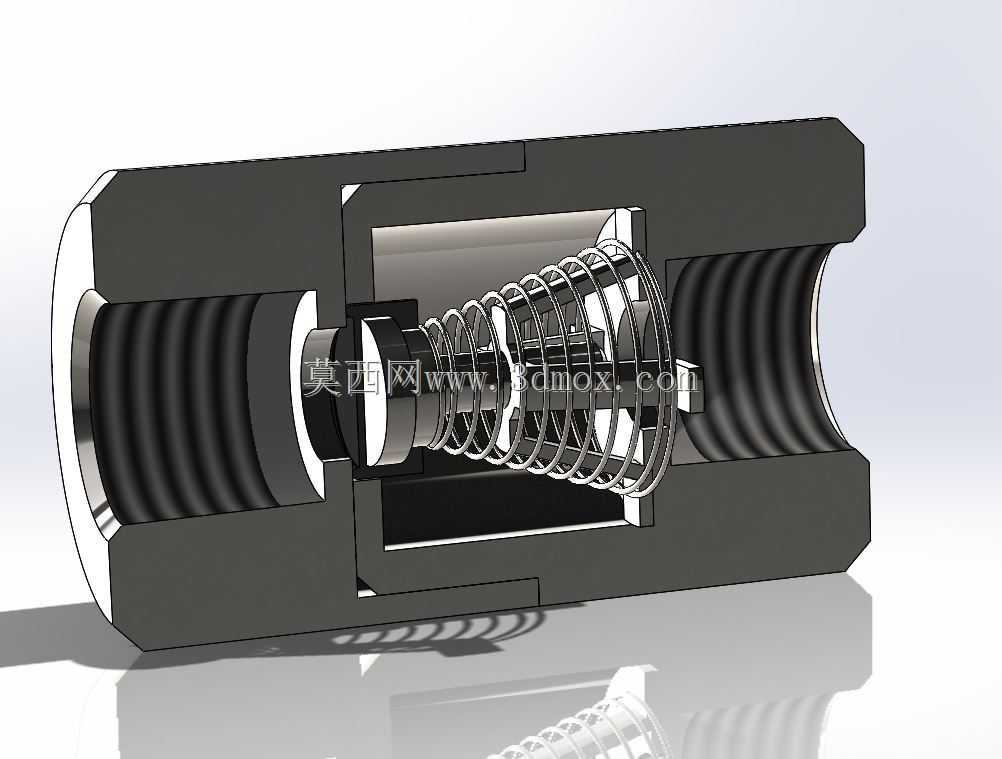

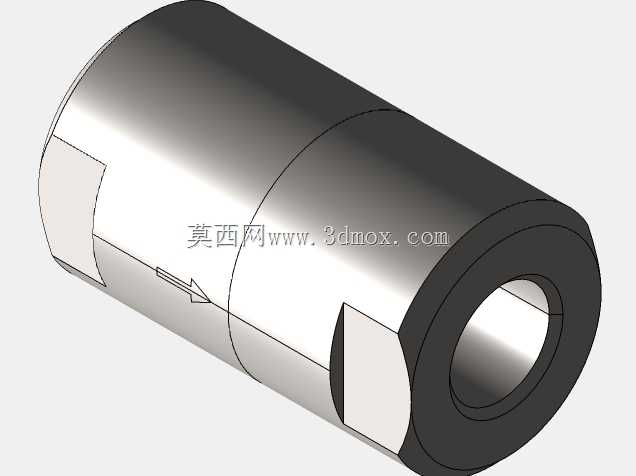

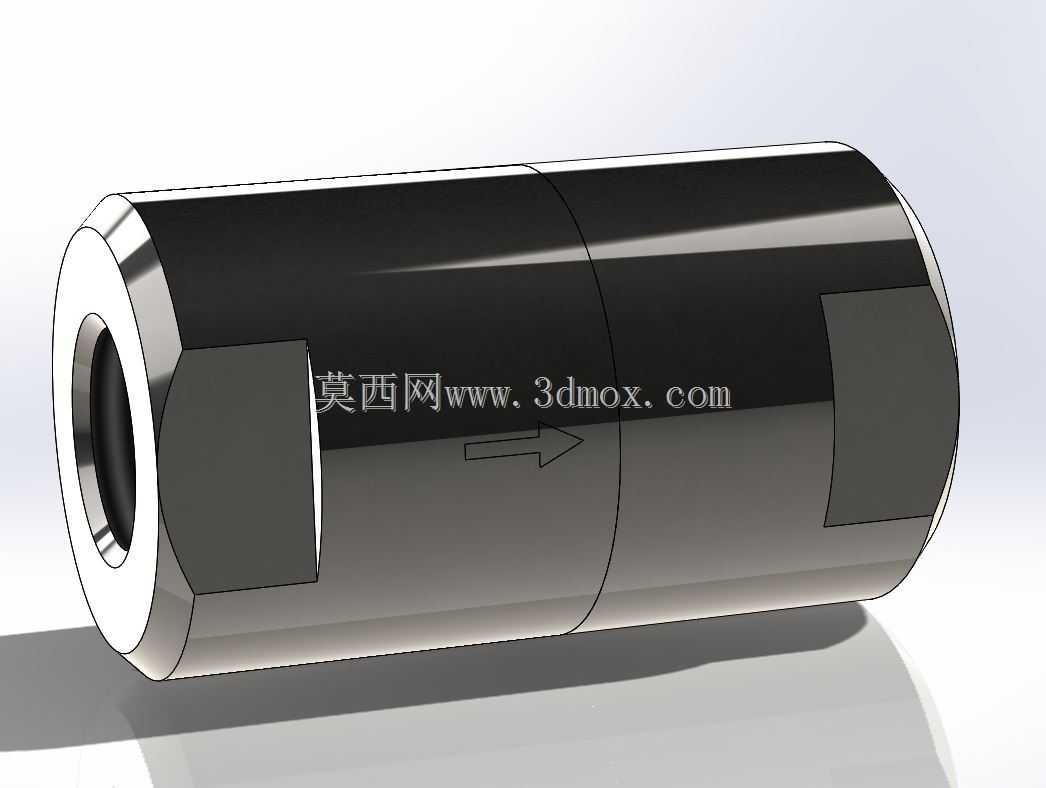

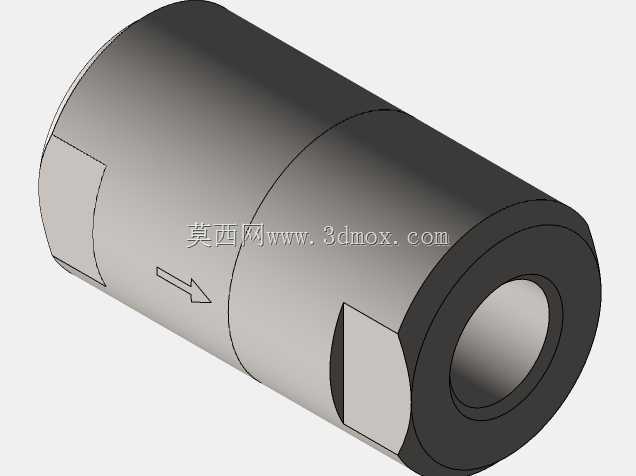

SMC不锈钢内螺纹单向止回阀结构展示

这款不锈钢止回阀主要应用于气动控制回路、小型液压管路、洁净流体输送系统中，可直接安装在Rc3/8规格的内螺纹管路上，在气动自动化生产线、小型液压动力单元、食品级流体输送管线、医用气体管路等场景中承担单向通流、反向截止的核心作用，能够有效避免管路内介质倒流引发的设备误动作、压力反冲损坏、介质回流污染等问题，保障管路系统运行的稳定性与安全性。从实际使用功能来看，该阀属于弹簧加载式直通止回阀，正向通流时，介质压力克服弹簧预紧力与阀芯密封阻力，推动阀芯离开密封座，介质可沿阀腔内部的通流通道顺畅流过，压降损失控制在极低水平；当管路中出现反向压力时，弹簧预紧力叠加反向介质压力会将阀芯紧紧压在阀座密封面上，实现零泄漏级别的反向截止，彻底阻断介质倒流路径。产品设计上采用了全不锈钢阀体结构，整体为直通式圆柱外形，两端直接加工标准管螺纹，无需额外转接接头即可完成管路对接，安装时仅需按照螺纹规格拧入对应管路接口即可，没有复杂的安装定位要求，轴向安装长度紧凑，不会占用过多管路排布空间，适配狭小空间内的管路布设需求。内部采用同轴式弹簧导向结构，阀芯沿阀腔中心轴线做往复运动，不会出现偏磨卡滞的问题，弹簧选用耐疲劳不锈钢材质，可承受数十万次通断冲击而不出现弹力衰减。密封配置上预留了两种密封材质选项，丁腈橡胶密封可适配常规工况下的压缩空气、矿物液压油等介质，最高适用温度为六十摄氏度，氟橡胶密封可适配更高温度工况或部分腐蚀性介质，最高适用温度为八十摄氏度，可根据实际输送介质的特性与工作温度范围灵活选择适配的密封方案。阀体内腔的通流通道做了平滑过渡处理，没有直角突变结构，可减少介质流动时的湍流与压力损失，同时避免介质中的杂质在阀腔内沉积卡滞阀芯，整体结构没有易损外露部件，后期维护仅需定期反向冲洗即可，无需频繁拆解更换配件，可长期稳定在各类工业管路系统中服役。
