SMC不锈钢内螺纹止回阀结构设计

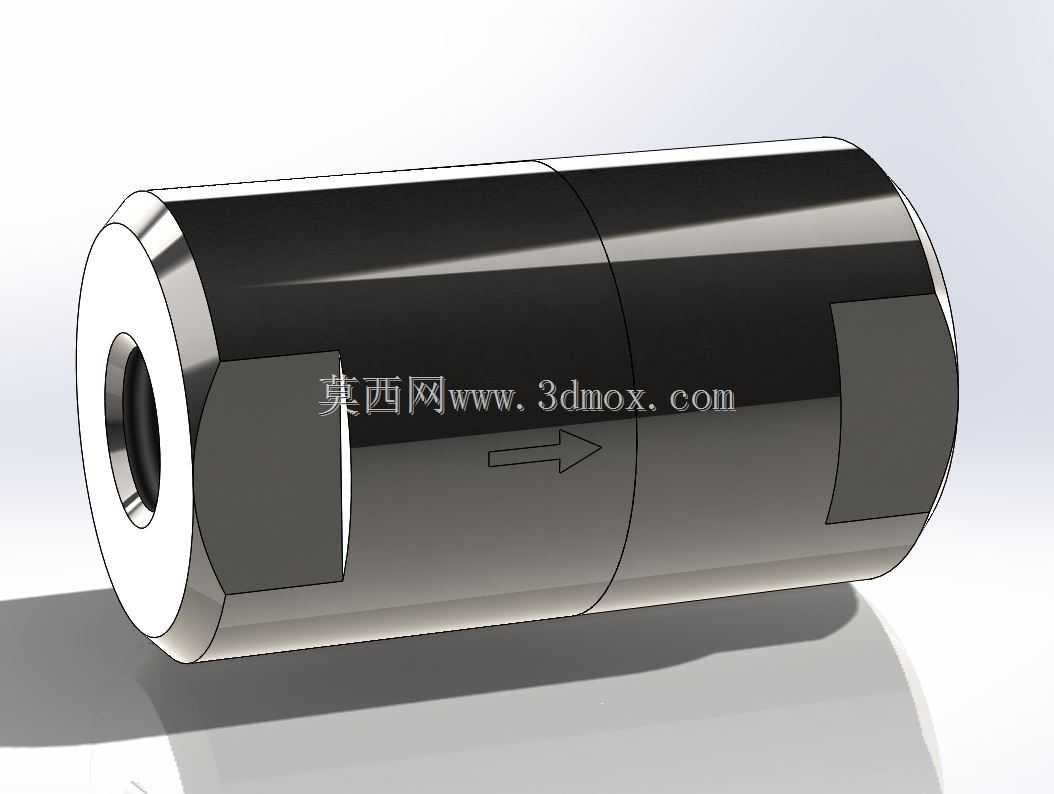

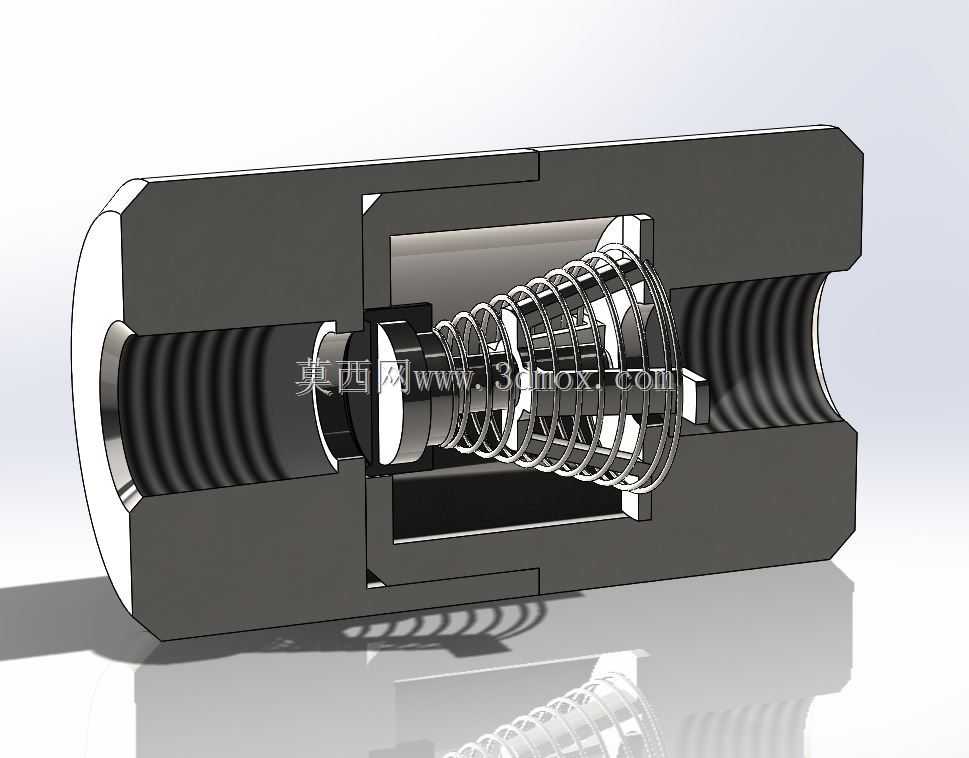

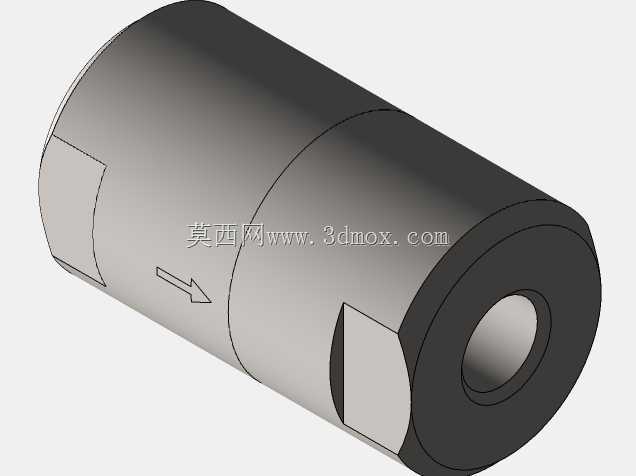

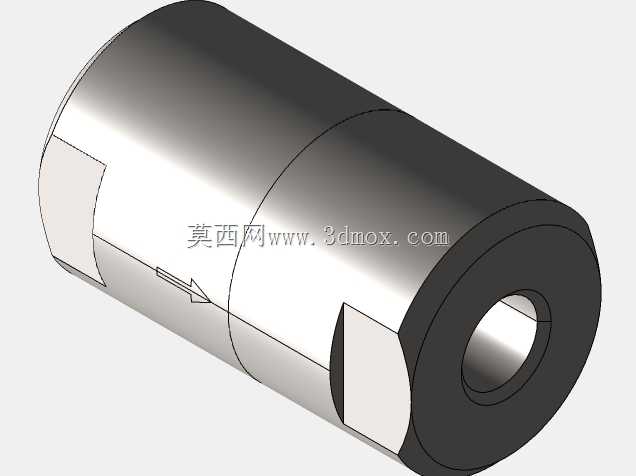

这款不锈钢止回阀主要面向中小通径的流体管路系统设计，适配Rc1/4英寸内螺纹连接端口，可广泛应用在气动控制回路、小型液压支路、洁净流体输送管线、仪表辅助管路等场景中，核心作用是管控管路内介质的单向流动，避免介质反向回流引发的设备损伤、压力波动、介质倒灌等问题，在气动自动化生产线、小型液压动力单元、水处理加药支路、食品级流体输送管路中都能适配使用。从功能特性来看，该阀采用弹簧加载的锥面密封结构，内部阀芯搭配复位弹簧，正向流通时介质压力克服弹簧预紧力推动阀芯开启，介质可顺畅通过阀腔；当介质出现反向流动趋势时，弹簧力叠加反向介质压力会推动阀芯快速压紧密封面，实现可靠截断，有效阻断回流路径，相比无弹簧的升降式止回阀，该结构对安装姿态的适应性更强，可适配水平、垂直等多种管路安装方向，不会因安装角度影响密封可靠性。在设计思路上，这款阀采用一体式直通式阀体结构，整体为轴向对称布局，内部流道做了平滑过渡处理，尽可能降低介质流通时的压损，减少流道内的湍流与涡流产生；阀体选用不锈钢材质加工，可适配常规腐蚀性介质、洁净水、压缩空气、低压液压油等多种介质，密封件可根据实际使用工况的温度与介质特性选择适配材质，常规丁腈橡胶密封可适配最高60摄氏度的工作环境，氟橡胶密封可适配最高80摄氏度的工作场景，满足不同工况的密封需求。从安装边界来看，该阀为内螺纹连接形式，两端均为标准Rc1/4锥管螺纹，安装时无需额外焊接法兰，直接与同规格的外螺纹管路接头旋合即可完成装配，整体轴向尺寸紧凑，径向占用空间小，可适配狭小空间内的管路布局需求，安装时只需注意阀体上标注的流向箭头与管路介质正向流动方向保持一致即可，无需额外的安装固定支架，依靠螺纹连接的强度即可满足常规工况下的固定需求。阀体内置的弹簧经过预紧力校准，可保证正向开启压力处于稳定区间，不会出现开启压力过高导致的上游压力损失过大，也不会因预紧力不足导致反向密封失效，阀芯与阀座的密封面采用锥面配合形式，密封接触应力均匀，长期反复启闭也能保持稳定的密封性能，有效降低内泄漏风险。
