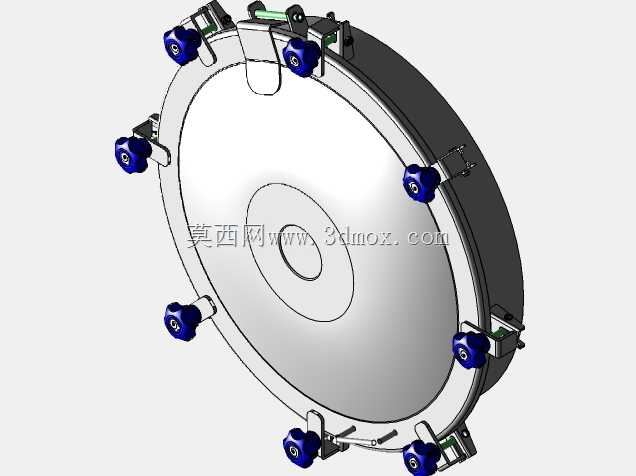

快开式多夹具高铰链压力人孔结构

这款快开式人孔结构主要应用于食品酿造、精细化工、生物医药、乳制品加工等行业的常压或低压罐体设备上，作为罐体内部检修、物料观测、清洁作业的通行通道，常见于发酵罐、储液罐、搅拌罐、无菌调配罐等立式或卧式罐体的顶部安装场景，适配对开启便捷性、密封可靠性有较高要求的生产工况，能够大幅降低罐体日常运维、清洁验证的操作耗时，减少操作人员的开关作业强度。该人孔采用高铰链顶部承载的结构设计，100mm高度的铰链支座将人孔盖的翻转支点抬升至盖体上方，开启时盖体可沿铰链轴顺畅向上翻转开启，不会与罐体顶部的其他管线、附件发生运动干涉，开启后盖体可依托铰链保持稳定的悬停姿态，无需额外设置支撑构件，避免作业过程中盖体意外回落造成安全隐患。盖体周向均匀布置多组星形旋钮式快开夹具，夹具采用偏心压紧的工作原理，无需借助额外工具，操作人员徒手旋转旋钮即可完成锁紧或松开操作，相比传统螺栓紧固式人孔，无需逐个拆装螺栓，单人即可在数十秒内完成人孔的开启或闭合操作，大幅提升作业效率；夹具的压紧力均匀分布在盖体整圈密封面上，能够配合盖体与法兰之间的密封垫圈实现可靠的密封效果，避免罐内介质泄漏或者外界杂质进入罐内，满足卫生级生产工况的密封要求。该人孔的通径尺寸为600mm，能够满足成年操作人员携带常规检修工具进出罐体的通行需求，也可满足大尺寸清洁器具、内部构件的进出要求；安装时仅需将人孔底座与罐体顶部的预留开孔对齐焊接即可完成固定，整体外轮廓无尖锐突出棱角，表面经过抛光处理不易积污，便于日常清洁擦拭，符合卫生级生产区域的设备设计要求。设计过程中重点优化了夹具的受力分布，避免局部压紧力过大造成密封垫圈过早疲劳损坏，同时对铰链的翻转轨迹做了限位设计，开启到最大角度时不会与罐体表面发生磕碰，所有与操作人员接触的部件均做了圆角钝化处理，避免操作过程中划伤手部，整体结构兼顾了操作便捷性、使用安全性与密封可靠性，能够适配多数常压储运、生产罐体的人孔配置需求。
