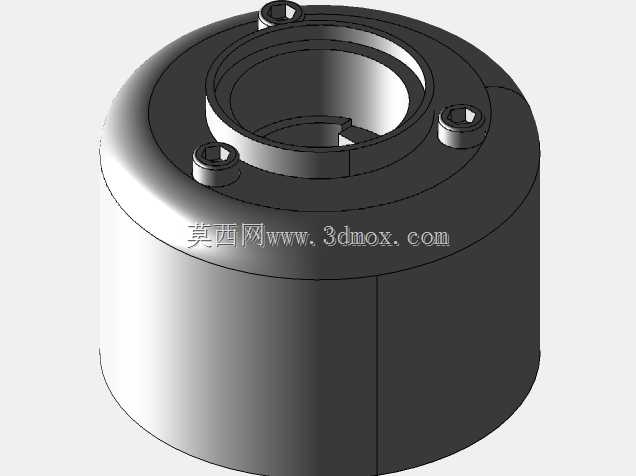

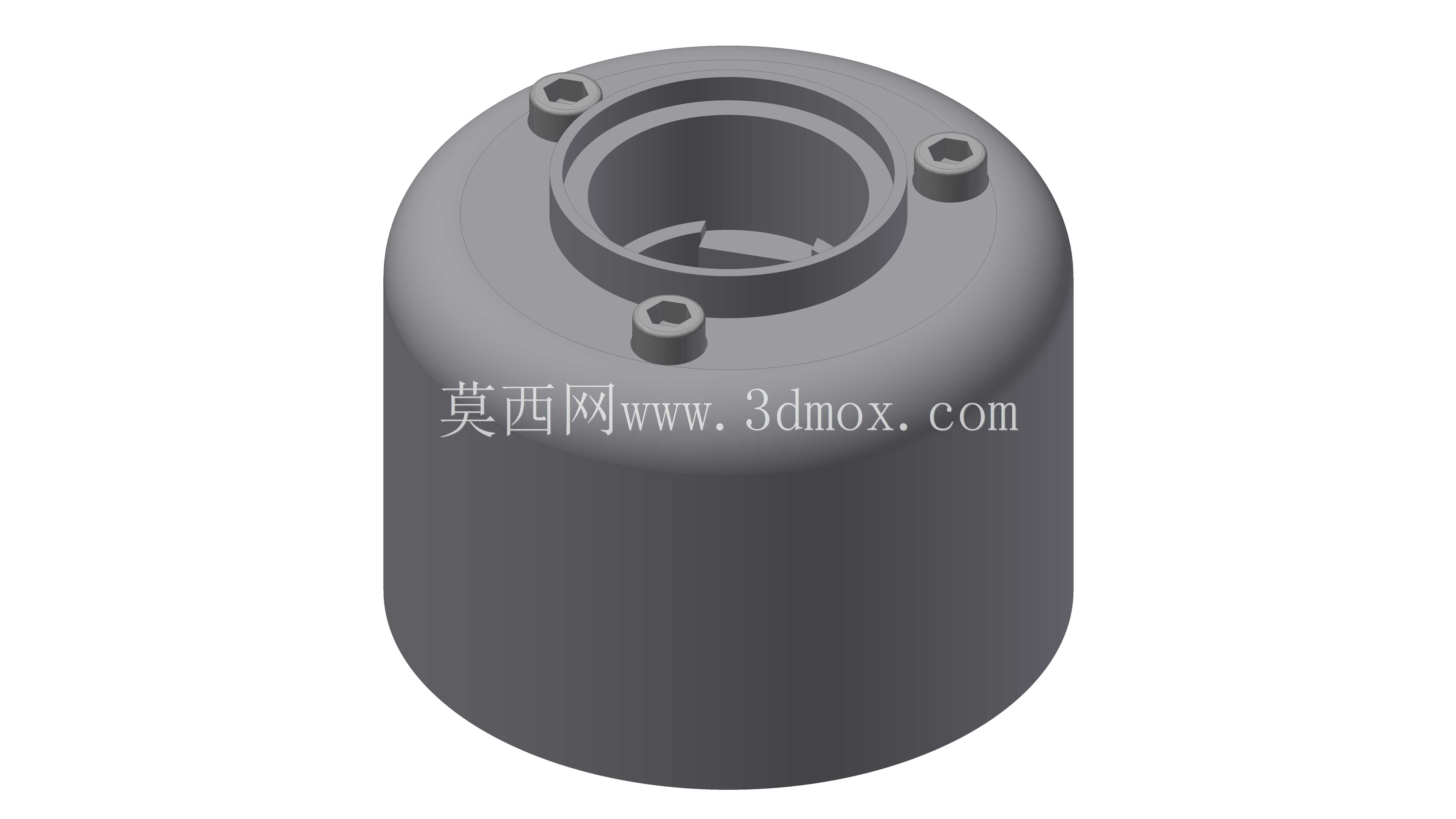

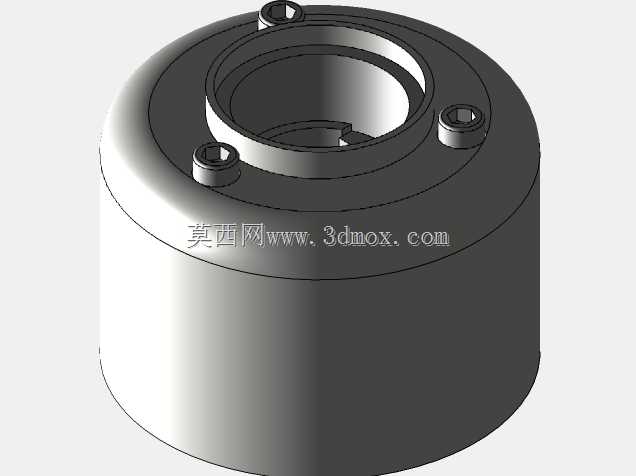

机床用弹簧复位式液压夹持卡盘结构

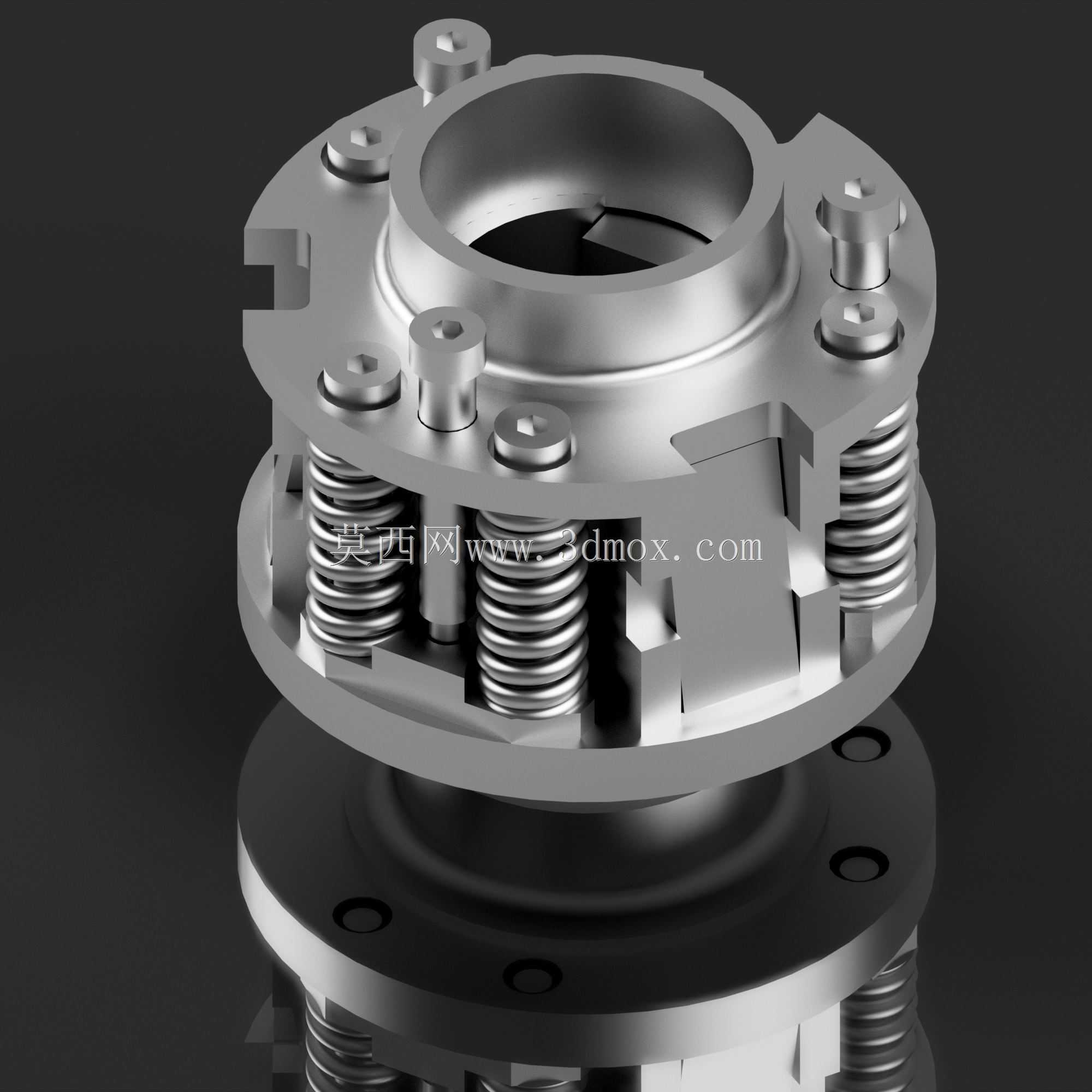

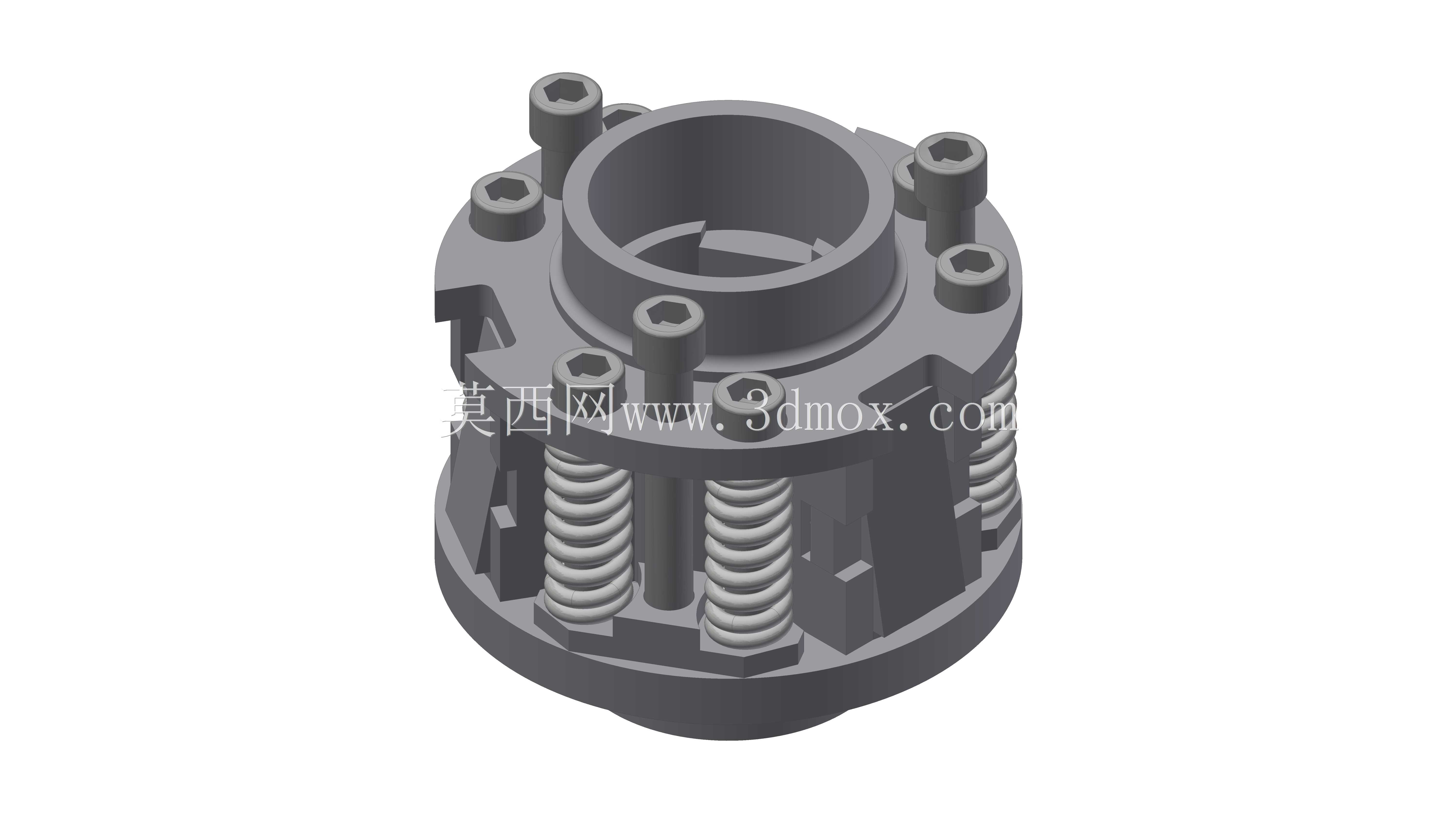

这款液压卡盘是机床加工环节中用于工件装夹定位的核心执行部件，主要应用于数控车床、钻床、压力机等需要回转或固定夹持工件的加工场景，在批量金属切削、钻孔、冲压加工工序中承担工件的精准定位与可靠夹持作用，能够替代手动卡盘实现装夹动作的自动化控制，大幅提升加工过程的装夹效率与夹持一致性，降低人工装夹的劳动强度与装夹误差。从功能特性来看，该卡盘采用液压驱动夹紧、内置弹簧复位的结构设计，当液压系统通入压力油时，卡盘内部的驱动机构带动夹爪径向收拢，实现对工件外圆或内孔的抱紧夹持，夹持力可通过液压系统压力进行线性调节，能够适配不同材质、不同壁厚工件的装夹需求，避免薄壁工件因夹持力过大产生变形；当液压系统卸压时，周向均匀布置的复位弹簧会推动驱动机构回位，带动夹爪径向张开，自动松开工件，无需额外配置复位动力源，简化了配套液压回路的设计。在设计思路上，该卡盘采用了中空筒体的主体结构，中部通孔可允许长棒料穿过，适配长轴类、棒料类工件的连续加工需求；周向均匀分布的内六角螺栓用于卡盘本体与机床主轴端面的连接固定，安装时可通过螺栓的预紧力调整保证卡盘与主轴的同轴度，降低高速回转时的跳动误差；夹爪导向结构采用一体式本体加工成型，保证了夹爪往复运动的直线度与重复定位精度，长期使用不易出现夹爪偏摆、夹持错位的问题。从安装边界来看，该卡盘的安装法兰端面与主轴贴合面采用精加工平面设计，连接螺栓孔的位置尺寸匹配通用机床主轴的安装规格，外部轮廓的最大外径预留了足够的安全回转空间，不会与机床护罩、刀架等周边部件产生运动干涉；卡盘的轴向尺寸经过紧凑化设计，在保证内部弹簧、驱动活塞足够行程的前提下，尽可能缩短了主轴端的悬伸长度，提升了高速回转时的整体刚性，减少加工过程中的振动，保障工件加工的表面质量与尺寸精度。
