激光设备Y轴传动皮带张紧轮组件

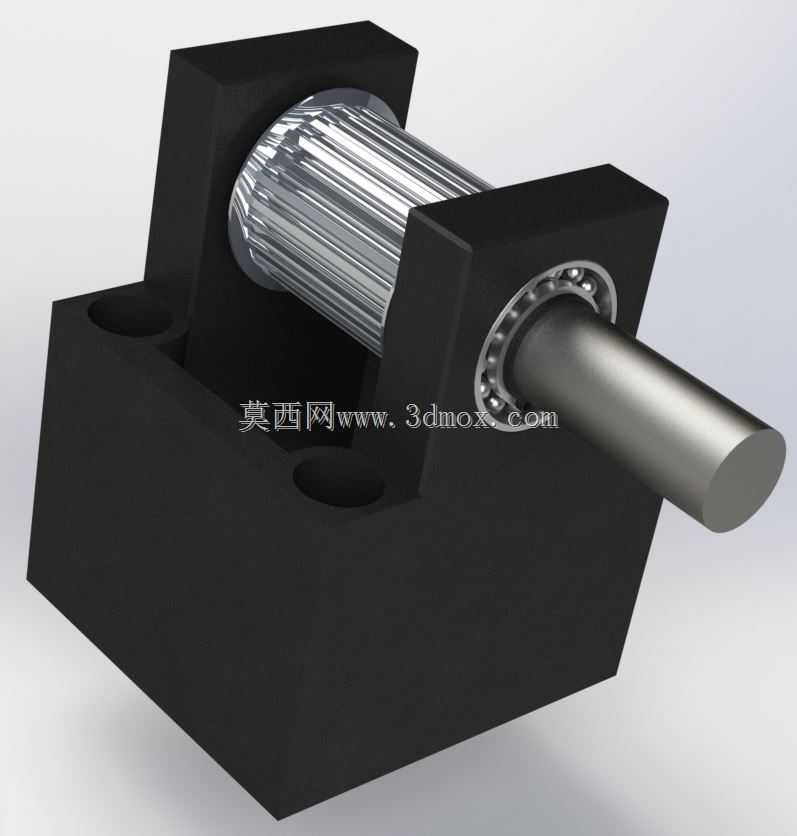

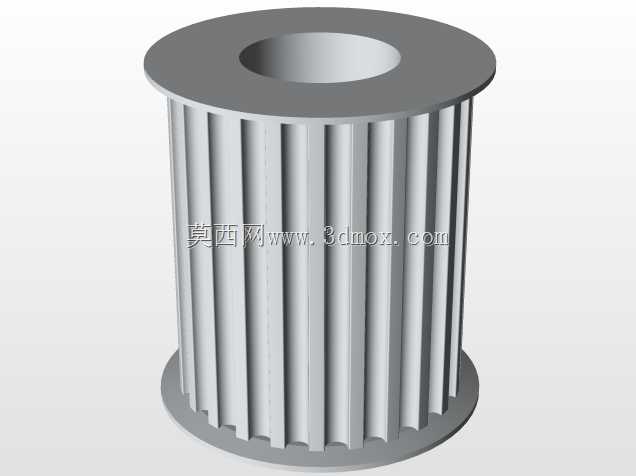

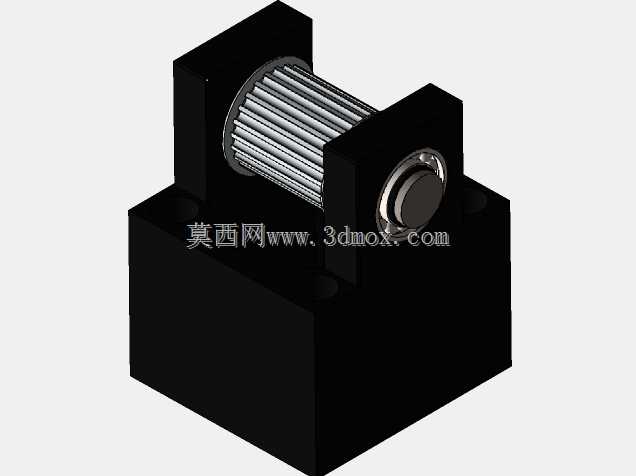

该张紧轮组件主要应用于激光加工设备的Y轴传动系统中，是保障同步带传动精度与运行稳定性的核心配套部件，在激光切割、激光雕刻等各类采用齿形同步带传动的数控激光设备上广泛适配，承担着维持皮带张紧力、抵消传动带长期运行产生的蠕变松弛、补偿安装公差与传动误差的关键作用。在设备实际运行过程中，Y轴作为带动激光加工头完成纵向进给运动的核心传动轴，其传动稳定性直接决定加工件的尺寸精度与切面质量，若皮带张紧力不足，会出现传动打滑、进给丢步、加工轨迹偏移等问题，直接导致加工废品产生；若张紧力过大，则会加剧皮带与带轮的磨损，提升传动负载，增加驱动电机的功耗，甚至引发皮带过早断裂、轴承过载损坏等故障，这款张紧轮组件正是为平衡这一传动需求设计。从功能特性来看，组件集成了安装基座、张紧轮体、支撑转轴与配套滚动轴承，轮体采用24齿齿形结构，可完美适配HTD 3M型齿形同步带，啮合过程中齿面贴合紧密，传动背隙极小，能够精准传递伺服电机输出的进给动力，轮体表面做了硬化耐磨处理，可长期承受皮带高速往复运动带来的摩擦损耗，内置的滚动轴承可大幅降低轮体转动过程中的摩擦阻力，减少运行过程中的异响与发热。设计思路上采用了一体式块状安装基座，基座上预留两个对称的安装沉孔，可直接通过螺栓固定在设备Y轴的型材安装面上，安装定位便捷，基座的支撑结构采用双侧承托设计，将转轴与轴承完全包裹在支撑座内部，可承受传动过程中皮带带来的径向张紧压力，避免长期受力出现转轴变形、基座开裂的问题，整体结构紧凑，不会占用Y轴过多的安装空间，适配多数中小幅面激光设备的内部安装边界。在安装尺寸设计上，组件的整体高度、轮体伸出长度与安装孔间距均经过匹配性校核，安装后张紧轮的齿面与传动皮带处于完全共面状态，不会出现皮带偏磨、爬齿的问题，同时预留了足够的张紧调节余量，可根据皮带的实际松弛状态调整安装位置，始终将皮带张紧力维持在合理区间，保障Y轴传动系统长期稳定运行，有效降低设备的日常维护频次，提升激光加工设备的连续作业可靠性。
