自行车传动系统曲柄牙盘组件三维设计

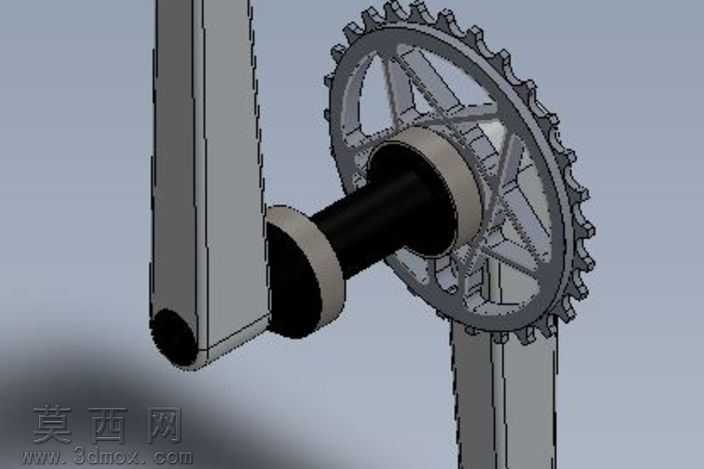

本作品为自行车传动系统核心的曲柄牙盘组件三维建模成果，建模过程中严格遵循自行车传动部件的实际装配逻辑与尺寸规范，先从核心的中轴连接结构入手，逐步完成曲柄臂、牙盘轮体、连接衬套等各零部件的特征构建。建模阶段针对曲柄臂的受力结构做了细节还原，其与脚踏连接的端部采用空心轴套设计，既保留了实际零件的减重结构，也还原了安装脚踏的轴孔精度；曲柄臂与中轴的连接部位做了阶梯轴配合结构的还原，配套的限位衬套分别设置在牙盘两侧，还原了实际装配中轴向定位的结构逻辑，避免传动过程中出现窜动问题。牙盘部分的建模重点还原了轮齿的均匀排布特征，轮齿的齿形、齿距均参考通用自行车牙盘的设计参数，轮体内部采用辐条式镂空支撑结构，既还原了实体零件轻量化的设计思路，也通过辐条的均匀排布保证轮体的结构强度，辐条与外圈齿环、中心轴套的连接部位做了圆角过渡处理，还原实际加工中的工艺特征，避免应力集中问题。材质与渲染表现上，针对不同零部件做了差异化的材质区分：曲柄臂采用哑光银灰色金属材质，模拟铝合金锻造后的表面质感；中轴部分采用哑光黑色金属材质，对应热处理后的轴类零件表面状态；两侧衬套采用浅米色硬质工程塑料材质，还原尼龙衬套的耐磨部件质感；牙盘轮体采用与曲柄一致的银灰色金属材质，同时在边缘做了轻微的倒角高光处理，突出金属加工的细节质感。渲染阶段采用柔和的侧上方打光，清晰展现各部件的装配关系与结构细节，背景选用简洁的浅灰色调，避免多余元素干扰结构展示，同时通过阴影效果强化各部件的空间层次，让整个组件的装配逻辑一目了然。设计思路上，该模型在完成基础曲柄结构的前提下，补充了完整的牙盘与中轴装配结构，相比单一曲柄零件更贴近实际自行车的传动总成状态，能够清晰展现脚踏动力输入后，通过曲柄带动牙盘转动的动力传递路径，各零部件之间的配合间隙、装配定位关系都做了准确还原，可用于自行车传动结构的教学演示、零部件装配验证，也可作为自行车整车建模的核心传动模块使用，模型的各零件均为独立可编辑特征，支持后续的参数调整与结构修改，适配不同规格的自行车传动系统设计需求。
