31.8毫米夹口自行车把立三维结构设计

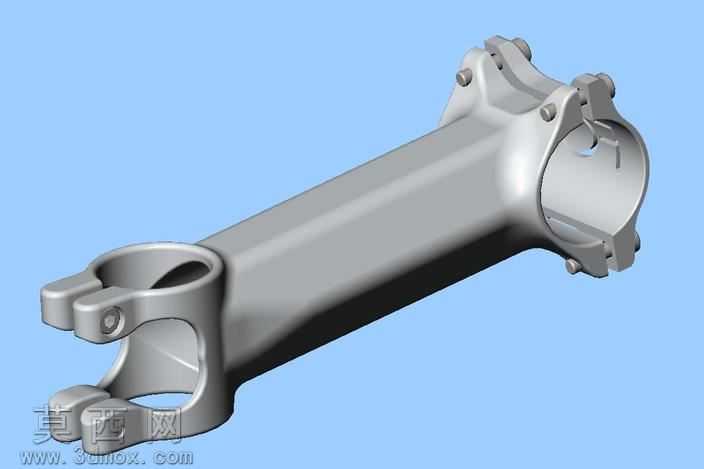

本作品为自行车把立（俗称自行车干）的三维参数化设计模型，适配31.8毫米标准车把管径与1 1/8英寸前叉舵管接口，建模过程严格遵循自行车零部件的装配公差规范，从结构基准搭建开始，先确定两端夹持结构的中心距与安装角度，保证车把安装后的骑行姿态符合人体工学设计要求。建模阶段采用实体特征建模逻辑，先绘制主体连接臂的截面轮廓，通过拉伸生成基础承载结构，再分别对两端的夹持环结构进行细节刻画：车把端的对开式夹口设计了对称的螺栓安装凸台，预留标准紧固件的安装孔位，凸台边缘做了圆角过渡处理，避免应力集中导致的结构断裂风险；前叉端的环抱式夹持结构设计了多组锁紧位，保证与前叉舵管的连接紧固性，同时在夹持环内壁预留了防滑纹理的设计空间，提升装配后的摩擦力。材质渲染阶段采用铝合金阳极氧化的金属质感，还原了主流自行车把立的真实材质表现，对金属表面做了细微的磨砂质感处理，螺栓部位采用不锈钢材质的高反光金属质感，区分不同零部件的材质差异，渲染时采用柔和的环境光，清晰展现结构的曲面过渡与棱角细节，避免过强反光遮挡结构特征。设计过程中充分考虑了零部件的可制造性，主体结构的壁厚保持均匀一致，所有转角位置都设计了合理的铸造圆角，适配压铸或CNC加工的工艺要求，夹持结构的开口尺寸经过参数化校验，保证锁紧后能够稳定夹持对应管径的部件，不会出现夹不紧或者过度锁紧导致部件变形的问题。整体结构无冗余设计，在保证结构强度的前提下尽可能做了轻量化的腔体设计，在连接臂的非受力区域做了局部减薄处理，兼顾骑行使用的强度需求与轻量化需求，所有装配孔位的位置精度都经过装配干涉校验，确保与标准紧固件、配套车把、前叉部件能够顺利装配，无干涉错位问题。
